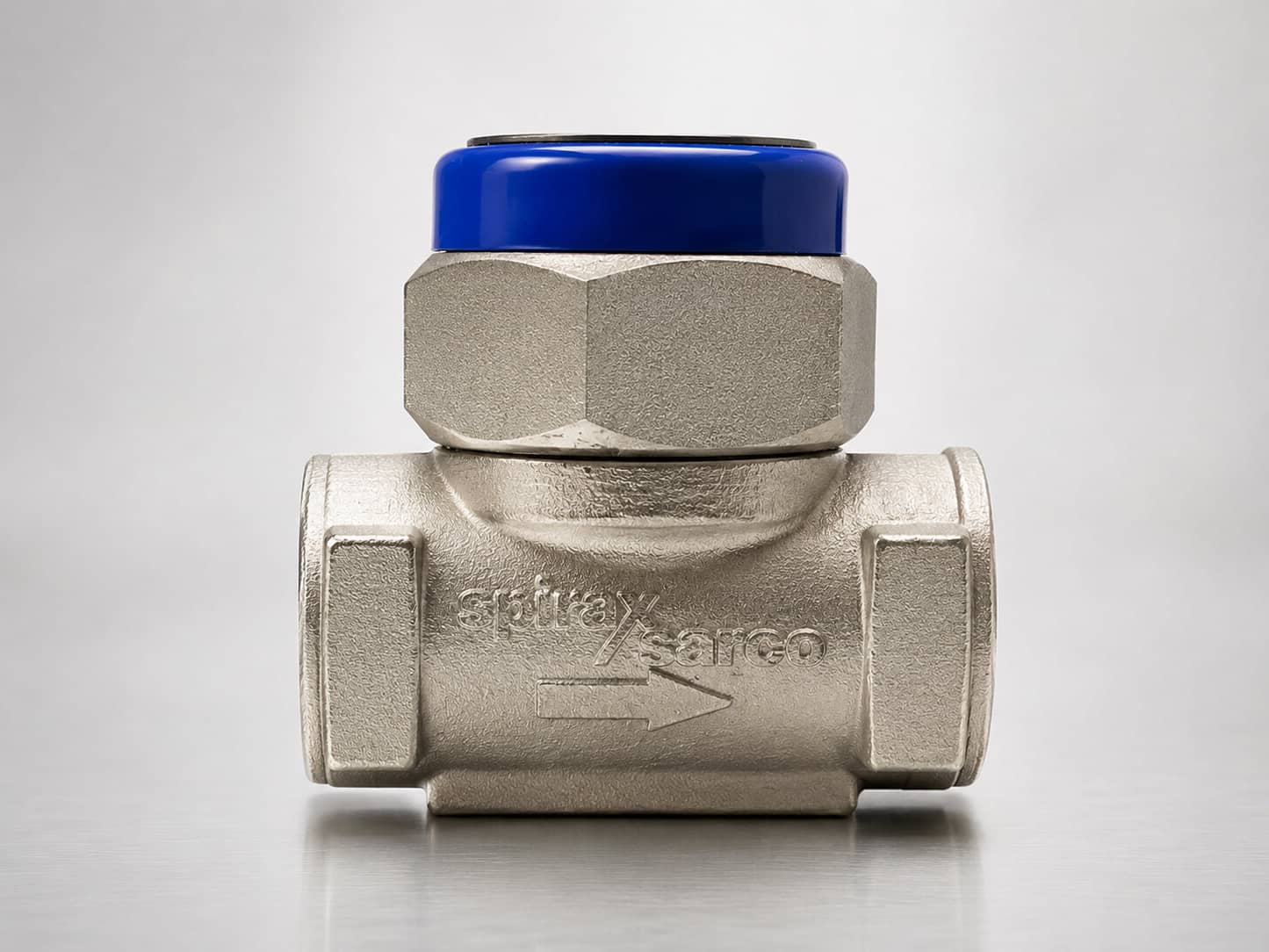

Термодинамический конденсатоотводчик TD52

Где расположен TD52

TD52 это модельный маршрут для пользователей, которым уже недостаточно общей страницы дисковых конденсатоотводчиков и нужна прямая информация по Spirax Sarco TD52, TD52M или близкой замене в установленной базе. Проверяемая сейчас продуктовая граница сосредоточена на семействе TD52M / TD52MLC / TD52MA / TD52MLCA.

Что подтверждает текущая документация

• семейство TD52M это обслуживаемые термодинамические конденсатоотводчики из нержавеющей стали
• маршрут рассчитан на задачи с относительно малым количеством конденсата, например паропроводы
• исполнения LC закрывают меньшую пропускную способность, а исполнения A добавляют антизавоздушивающий диск
• опубликованные подключения это резьбовые BSP или NPT
• документированные размеры идут от 1/4" до 1", при этом TD52MLC и TD52MLCA даны на 1/2"
• расчётное условие PN63
• минимальный перепад давления 0.25 bar для TD52M / TD52MLC и 0.8 bar для TD52MA / TD52MLCA
• для 3/8", 1/2" и 3/4" документирован опциональный теплоизоляционный колпак

Материалы также подтверждают, что предпочтительна горизонтальная установка, хотя конденсатоотводчик может работать и в других ориентациях.

Что стоит подтвердить перед заказом

• остаётся ли задача на стандартном TD52M или должна перейти на исполнение LC
• нужна ли усиленная продувка воздуха на пуске, чтобы выбрать исполнение A
• какой размер и какой стандарт резьбы должны остаться в 1/4", 3/8", 1/2", 3/4" или 1"
• нужен ли теплоизоляционный колпак в точке установки
• останется ли монтаж доступным для обслуживания и замены диска

Если проекту всё ещё нужна более широкая сравнительная картина, вернитесь к термодинамическим конденсатоотводчикам или к общему разделу конденсатоотводчиков. Если следующий шаг связан с проверкой принципа работы, продолжайте на страницу знаний по термодинамическим конденсатоотводчикам.
