Термодинамический конденсатоотводчик TD42L для задач меньшей производительности
Конденсатоотводчик Spirax Sarco TD42L — ремонтопригодный термодинамический конденсатоотводчик, рассчитанный на относительно небольшие нагрузки по конденсату. Согласно документации, он особенно подходит для дренажа паропроводов и систем спутникового обогрева меньшей производительности. Он сочетает резьбовое присоединение корпуса со встроенным фильтром, обеспечивая паровой системе компактный конденсатоотводчик с доступом для планового осмотра и очистки. Правильный выбор по-прежнему зависит от фактической нагрузки по конденсату, давления, температуры, располагаемого перепада давления и условий в возвратной линии; одного номинального диаметра трубопровода недостаточно для выбора производительности.
TD42L представлен на странице как отдельная модель. Для него документально указаны четыре присоединительных размера: 3/8 inch, 1/2 inch, 3/4 inch и 1 inch, с резьбовыми присоединениями BSP T Rp (ISO 7-1) или NPT. Более подробное описание отвода конденсата, принципов работы и выбора изделия приведено в руководстве по выбору конденсатоотводчиков; приведённые ниже разделы посвящены подтверждённому рабочему диапазону и вопросам монтажа этой модели.
Термодинамический принцип работы и инженерное назначение
Термодинамический конденсатоотводчик реагирует на изменение давления и температуры проходящей через него среды. В инструкции по монтажу указано, что TD42L отводит конденсат импульсными выбросами при температуре на несколько градусов ниже температуры насыщения пара. Такое поведение необходимо учитывать при выборе и проверке трубопроводной обвязки: точка сброса должна быть безопасной, оборудование после конденсатоотводчика должно выдерживать соответствующие условия эксплуатации, а возвратная система должна быть проверена с учётом противодавления и возможного обратного потока.
В паропроводе конденсатоотводчик удаляет конденсат, скапливающийся в точке дренажа, сохраняя при этом требуемый режим подачи пара в документально установленных условиях. В линии спутникового обогрева или другой системе меньшей производительности такое применение при небольшой нагрузке может быть полезно, если известны расчётный расход конденсата и располагаемый перепад давления. Модель нельзя выбирать только потому, что её присоединение соответствует трубопроводу. При проверке также необходимо учитывать условия пуска, работу при малой нагрузке, возвратный коллектор и схему сброса.
Согласно документации, изделие предназначено для пара, воздуха или конденсата/воды группы 2 Европейской директивы по оборудованию, работающему под давлением. Для другой среды может потребоваться отдельная оценка совместимости; если рассматривается среда, не указанная в документации, перед заказом подтвердите пригодность у производителя. Проверьте материалы корпуса и внутренних деталей, максимальные и минимальные значения давления и температуры, а также последствия неисправности конденсатоотводчика для всей системы.
Ремонтопригодная конструкция со встроенной фильтрацией

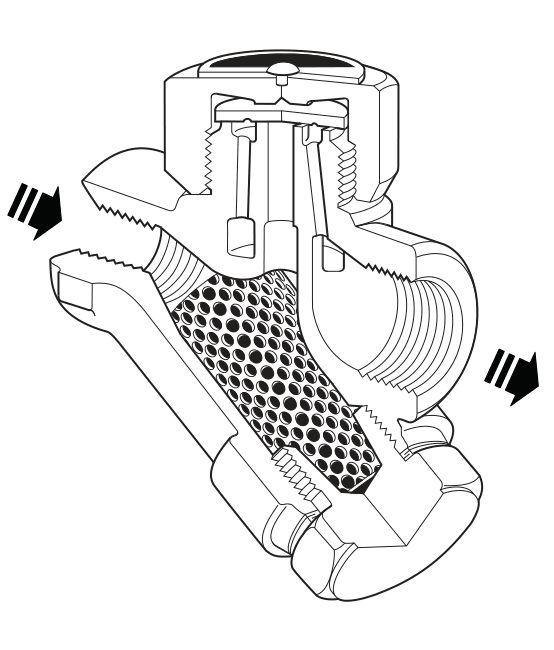

Во встроенном фильтре перед зоной седла внутри конденсатоотводчика установлена сетка из нержавеющей стали. Крышку и пробку фильтра можно снимать во время планового технического обслуживания, поэтому сетка и детали седла подлежат обслуживанию, а устройство не является постоянно герметизированным одноразовым узлом. Встроенная сетка является частью TD42L; она не заменяет отдельно подобранный по размеру сетчатый фильтр или фильтр для пара, если системе в целом требуется дополнительная защита или большая грязеёмкость.
Корпус, работающий под давлением, изготовлен из нержавеющей стали и имеет химически никелированное покрытие (ENP). В официальной технической документации внешняя поверхность ENP описывается как энергосберегающая и устойчивая к окислению. Крышка и пробка фильтра изготовлены из нержавеющей стали, как и диск, сетка и прокладка пробки фильтра; точные обозначения материалов сохранены в приведённой ниже технической таблице. Эти обозначения помогают при закупке и проверке совместимости, однако не отменяют необходимости оценки фактической рабочей среды, загрязнений и температурных условий.
В качестве дополнительной опции предлагается алюминиевый теплоизоляционный кожух. Он предназначен для уменьшения влияния чрезмерных теплопотерь, вызванных ветром, дождём или низкой наружной температурой. В пробку фильтра можно установить встроенный продувочный клапан BDV1 или BDV2; в качестве альтернативы пробку можно просверлить, нарезать резьбу и заглушить с помощью указанного в документации резьбового присоединения 3/8 inch. Подтвердите выбранную опцию на этапе заказа и предусмотрите достаточное пространство для кожуха, крышки и извлечения сетки.
Диапазон давления, температуры и противодавления

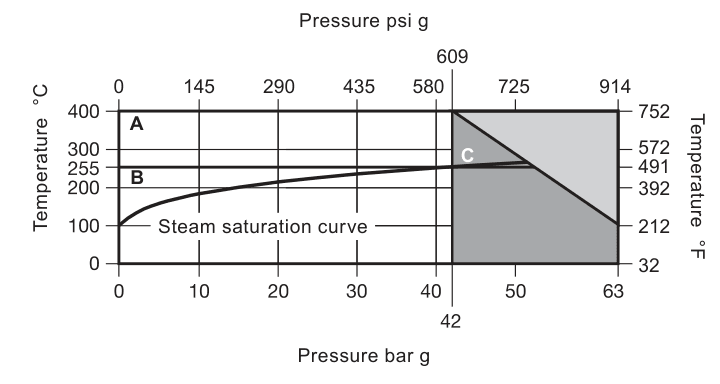

Расчётные условия корпуса TD42L соответствуют PN63. Максимально допустимое давление составляет 63 bar g при 100 °C. Максимально допустимая и максимальная рабочая температура составляют 400 °C при 42 bar g, а максимальное рабочее давление — 42 bar g. Эти значения описывают взаимосвязь давления и температуры, а не неограниченный одновременный номинальный режим: необходимо учитывать диаграмму давления и температуры вместе с указанной на ней запрещённой областью.
Указанные в документации минимально допустимая и рабочая температура составляют 0 °C, а минимальное давление на входе для надлежащей работы — 0.25 bar g. Максимальное рабочее противодавление не должно превышать 80% давления до конденсатоотводчика. При этой проверке необходимо учитывать возвратный коллектор, высоту подъёма, местные сопротивления и другие источники сброса, поскольку чрезмерное противодавление может помешать правильному закрытию конденсатоотводчика. Указано, что изделие безопасно при полном вакууме, а его расчётное максимальное давление холодного гидравлического испытания составляет 95 bar g; это испытательное значение нельзя считать допустимым рабочим давлением.
Для установки Spirax Sarco TD42L зарегистрируйте нормальное и максимальное давление на входе, температуру, условия пуска, минимальное давление на входе, ожидаемое противодавление и нагрузку по конденсату. Если какой-либо предел системы выше предела конденсатоотводчика, требуется соответствующее предохранительное устройство для предотвращения чрезмерного давления или температуры. Окончательный выбор должен основываться на документированной диаграмме и полном рабочем режиме, а не на отдельном значении из каталога.
Выбор производительности, размера и присоединения

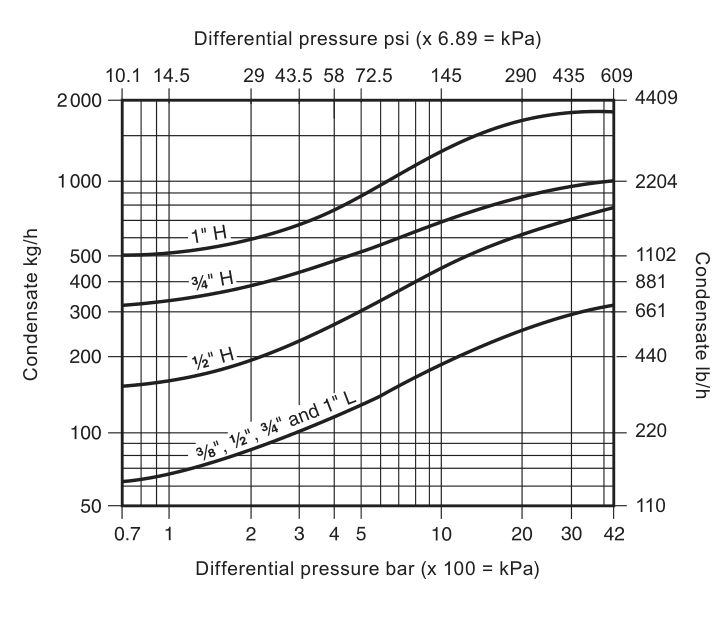

Техническая диаграмма производительности показывает зависимость между нагрузкой по конденсату и перепадом давления для документированных кривых присоединительных размеров, включая кривую TD42L. Считывайте значение по кривой с учётом располагаемого перепада давления в фактической рабочей точке, включая условия пуска и малой нагрузки. Не следует превращать визуально считанное с диаграммы значение в универсальную номинальную производительность: для каждой установки необходимо подтвердить нагрузку по конденсату, перепад давления и рабочие условия.
TD42L выпускается с резьбовыми присоединениями 3/8 inch, 1/2 inch, 3/4 inch и 1 inch. Выберите BSP T Rp (ISO 7-1) или NPT в соответствии с трубопроводом, фитингами и местной инженерной практикой. Перед отправкой запроса подтвердите размер, стандарт присоединения, рабочую среду, нормальное и максимальное давление, температуру, перепад давления, нагрузку по конденсату и место сброса. Также подтвердите необходимость теплоизоляционного кожуха или встроенного продувочного клапана и соответствие имеющегося пространства размерам, необходимым для снятия крышки и извлечения сетки.
Монтаж и интеграция в систему
Предпочтителен монтаж в горизонтальной плоскости с небольшим опускным участком трубопровода перед конденсатоотводчиком. Предусмотрите подходящую запорную арматуру, чтобы осмотр, очистку и замену можно было выполнять безопасно. Для проверки работы можно использовать смотровое стекло или систему Spiratec; смотровое стекло следует устанавливать на расстоянии не менее 1 m после конденсатоотводчика с импульсным сбросом. Если конденсат поступает в закрытую возвратную систему, следует рассмотреть установку обратного клапана после конденсатоотводчика для предотвращения обратного потока. Линейка обратных клапанов для пара содержит соответствующий системный компонент для такой проверки.
При сбросе в атмосферу направляйте поток в безопасное место, поскольку температура сбрасываемой среды может составлять 100 °C. Для схемы сброса в атмосферу можно рассмотреть паровой диффузор, если конструкция системы требует контролируемого сброса. Медленно открывайте запорную арматуру до достижения нормальных рабочих условий, затем проверьте отсутствие утечек и правильность работы. Не применяйте усилие для совмещения трубопроводов и не подвергайте конденсатоотводчик внешним нагрузкам, которые может создавать подключённая система.

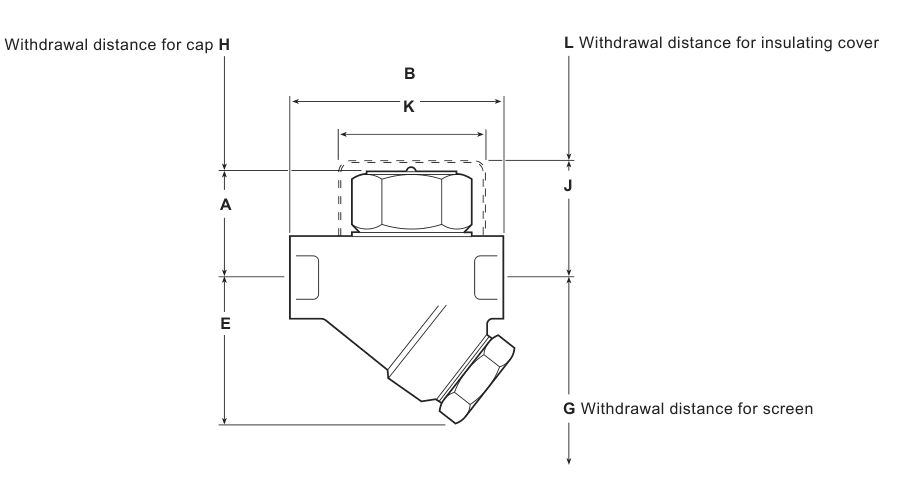

Обеспечьте безопасный доступ, освещение, грузоподъёмные средства и пространство для технического обслуживания вокруг изделия. На техническом габаритном чертеже указано пространство, необходимое для крышки, сетки фильтра и дополнительного теплоизоляционного кожуха. Эти зазоры являются требованиями к монтажу, а не только размерами для мастерской, поскольку TD42L можно обслуживать непосредственно в трубопроводе после выполнения предусмотренных документацией мер по изоляции, сбросу давления и охлаждению.
Проверки при заказе и техническом обслуживании
В заказе следует указать модель TD42L, номинальный размер, присоединение BSP или NPT, рабочее назначение, наличие теплоизоляционного кожуха или опции продувки, а также требуемую сертификацию или инспекцию. Типовой отчёт об испытаниях производителя предоставляется по запросу; требования к сертификации или инспекции необходимо указывать при размещении заказа. Технические данные и руководство по монтажу следует хранить вместе с документацией на оборудование, чтобы при дальнейшем обслуживании использовались правильные детали и значения момента затяжки.
Перед техническим обслуживанием изолируйте подающую и возвратную линии, обеспечьте безопасное выравнивание давления с атмосферным и дайте конденсатоотводчику остыть. Процедура обслуживания предусматривает чистые сопрягаемые поверхности, подходящие инструменты, надлежащие средства индивидуальной защиты и оригинальные запасные части. При обслуживании седла диск следует заменить новым; если посадочная поверхность корпуса восстанавливается механической обработкой, общая толщина снятого металла не должна превышать 0.25 mm. Подробная последовательность обслуживания и очистки фильтра приведена в следующем далее руководстве по монтажу и техническому обслуживанию.
Краткие сведения по выбору Spirax Sarco TD42L
- Ремонтопригодный термодинамический конденсатоотводчик для относительно небольших нагрузок по конденсату, дренажа паропроводов и систем спутникового обогрева меньшей производительности.
- Встроенный фильтр из нержавеющей стали, резьбовые присоединения корпуса и внешнее покрытие корпуса ENP.
- Присоединения 3/8 inch, 1/2 inch, 3/4 inch и 1 inch с резьбой BSP T Rp (ISO 7-1) или NPT.
- Расчётные условия корпуса PN63, максимальное рабочее давление 42 bar g и максимальная рабочая температура 400 °C при 42 bar g.
- Минимальное давление на входе 0.25 bar g, максимальное противодавление 80% давления до конденсатоотводчика и документально подтверждённая безопасность при полном вакууме.
- Горизонтальный монтаж с предшествующим опускным участком трубопровода, планирование безопасного сброса и изоляция для обслуживания.
Запрос на Spirax Sarco TD42L будет наиболее полным, если в нём указан весь рабочий режим, а не только номер модели: нагрузка, давление, температура, перепад давления, противодавление в возвратной линии, стандарт присоединения, опции и сертификация. Используйте приведённые ниже технические таблицы и инструкции по монтажу, чтобы проверить эти сведения до ввода конденсатоотводчика в эксплуатацию.
