Термодинамический конденсатоотводчик TD42 для паровых систем высокого давления

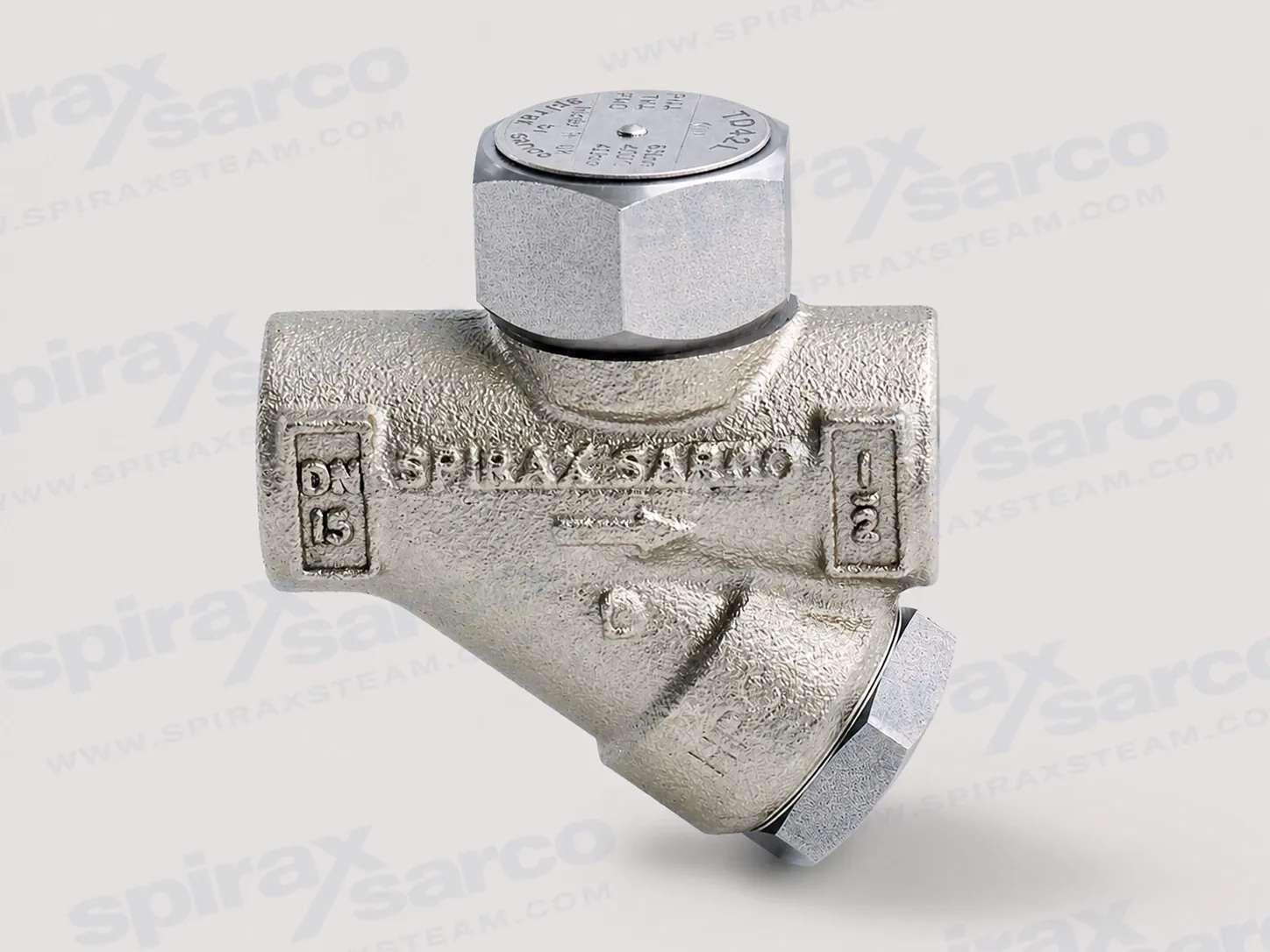

Spirax Sarco TD42 — ремонтопригодный термодинамический конденсатоотводчик для удаления конденсата из паровых систем с одновременным удержанием пара при указанных условиях эксплуатации. Корпус из нержавеющей стали, резьбовые соединения и встроенный сетчатый фильтр делают его практичным выбором, когда требуется обслуживаемый конденсатоотводчик, а монтажной бригаде необходим доступ к фильтру и деталям седла для осмотра или очистки.
Как термодинамический конденсатоотводчик, TD42 предназначен для конкретной технической задачи, а не для неограниченного применения с любой рабочей средой. В официальной инструкции по монтажу в качестве предусмотренных групп рабочих сред указаны пар, воздух и конденсат или вода из группы 2 Директивы по оборудованию, работающему под давлением. Если рассматривается другая рабочая среда, перед выбором необходимо согласовать с производителем совместимость материалов, давление, температуру и последствия неисправности.
Для чего предназначен TD42
Термодинамический конденсатоотводчик реагирует на различия в поведении конденсата и пара в зависимости от давления и температуры. Во время работы TD42 импульсно отводит конденсат при температуре на несколько градусов ниже температуры насыщения пара. Именно из-за этого принципа действия схема выпускного трубопровода, безопасность сброса и проверка противодавления должны учитываться при выборе. Данная характеристика сброса важна при проектировании выпускного трубопровода: точка сброса должна быть безопасной, а окружающие трубопроводы и персонал должны быть подготовлены к шуму, движению и горячей среде, связанным со сбросом.
Конденсатоотводчик подходит для дренажа магистральных паропроводов и других задач по удалению конденсата, соответствующих его ограничениям по давлению, температуре, перепаду давления и противодавлению. Он не заменяет регулирующий клапан, редукционное или предохранительное устройство. В системе перед конденсатоотводчиком по-прежнему необходимы надлежащие средства отсечения, защиты и отвода конденсата. Правильно выбранный конденсатоотводчик является лишь одной из составляющих безопасной и эффективной паровой системы.
Для инженеров, рассматривающих выбор оборудования в более широком контексте, руководство по выбору конденсатоотводчиков содержит дополнительную информацию. Страница TD42 посвящена конкретной модели и условиям, которые необходимо проверить перед заказом.
Обслуживаемая конструкция со встроенной фильтрацией

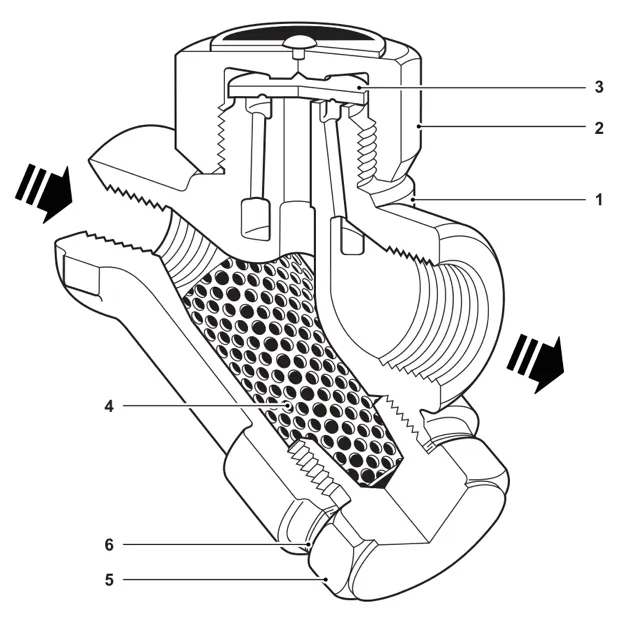

В TD42 корпус конденсатоотводчика и сетчатый фильтр объединены в один узел. Встроенная сетка обеспечивает фильтрацию перед зоной седла, а съемная крышка и пробка сетчатого фильтра предоставляют доступ для планового обслуживания. Такая конструкция удобна при вводе в эксплуатацию и техническом обслуживании, поскольку сетку можно извлечь, очистить или заменить без замены всего конденсатоотводчика. Ее не следует путать с отдельными сетчатыми фильтрами и фильтрами для пара, установленными в других местах трубопровода; сетка TD42 является частью узла конденсатоотводчика.
Согласно официальным данным о материалах, основные детали, находящиеся под давлением и участвующие в работе, изготовлены из нержавеющей стали: ASTM A743 Grade CA 40 для корпуса, AISI 416 для крышки и пробки сетчатого фильтра, BS 1449 420 S45 для диска, ASTM A240 316L для сетки фильтра и BS 1449 304 S16 для прокладки пробки сетчатого фильтра. Эти обозначения материалов следует сохранять в закупочной документации и проверять на совместимость с фактической рабочей средой и условиями системы; они не являются основанием для игнорирования коррозии, загрязнения или температурной совместимости.
В качестве дополнительной опции предлагается алюминиевая теплоизоляционная крышка. Она предназначена для снижения влияния чрезмерных потерь тепла из-за ветра, дождя или низкой наружной температуры. На пробку сетчатого фильтра также можно установить встроенный продувочный клапан BDV1 или BDV2 либо подготовить пробку с указанным резьбовым соединением 3/8 inch под подходящую заглушку. Опции следует согласовывать при оформлении заказа, поскольку они влияют на монтажную конфигурацию и доступное пространство для технического обслуживания.
Диапазон давления, температуры и противодавления

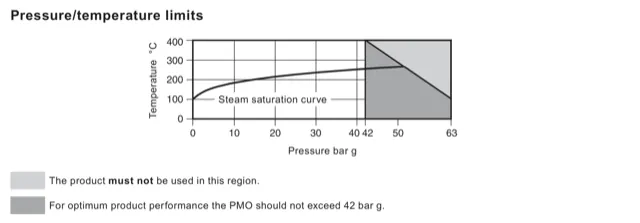

Корпус TD42 рассчитан на PN63. Максимально допустимое давление составляет 63 bar g при 100 °C, а максимально допустимая и рабочая температура — 400 °C при 42 bar g. Рекомендуемое максимальное рабочее давление составляет 42 bar g. Эти значения являются условными пределами, а не общим разрешением на эксплуатацию при любой комбинации давления и температуры: необходимо одновременно учитывать зависимость давления от температуры и заштрихованную запрещенную область на официальном графике.
Указанная минимально допустимая и рабочая температура составляет 0 °C. Для эксплуатации при более низких температурах в технической документации рекомендуется проконсультироваться с производителем. Минимальный рабочий перепад давления для удовлетворительной работы составляет 0.25 bar g. Перепад давления обеспечивает прохождение конденсата через конденсатоотводчик, поэтому его необходимо проверять в фактической рабочей точке, включая условия пуска и малой нагрузки.
Противодавление имеет не меньшее значение. Максимальное рабочее противодавление ни при каких условиях эксплуатации не должно превышать 80% давления перед конденсатоотводчиком; при превышении этого соотношения конденсатоотводчик может не закрыться. При проверке необходимо учитывать сборный возвратный трубопровод, другие конденсатоотводчики, сбрасывающие среду в возвратную систему, высоту подъема, влияние регулирующих клапанов и любые ограничения после конденсатоотводчика. В технических данных также указано, что изделие безопасно для применения в условиях полного вакуума, а расчетное максимальное давление холодного гидравлического испытания составляет 95 bar g. Предельное давление гидравлического испытания не следует путать с допустимым рабочим давлением.
Выбор конденсатоотводчика Spirax Sarco TD42: размер и назначение
Для рассматриваемой здесь области применения TD42 указаны номинальные размеры 3/8 inch, 1/2 inch и 3/4 inch. Предусмотрены резьбовые соединения BSP T Rp (ISO 7-1) или NPT. Выберите размер с учетом фактической нагрузки по конденсату и доступного перепада давления, затем убедитесь, что выбранный стандарт резьбы соответствует трубопроводам, фитингам и местной практике. Это основа расчета размера конденсатоотводчика: один лишь номинальный размер соединения не определяет пропускную способность или пригодность.
Перед размещением заказа укажите нормальное и максимальное давление на входе, давление при пуске, рабочую и максимальную температуру, минимальный перепад давления, ожидаемое противодавление, нагрузку по конденсату, рабочую среду, стандарт соединений и схему сброса. Также проверьте необходимость дополнительной теплоизоляции или системы продувки, обратного клапана после конденсатоотводчика и наличие достаточного пространства для снятия крышки и сетки фильтра. Поэтому выбор Spirax Sarco TD42 следует проверять с учетом всех условий эксплуатации до окончательного согласования вариантов соединения.
Монтаж конденсатоотводчика TD42 и его интеграция в систему

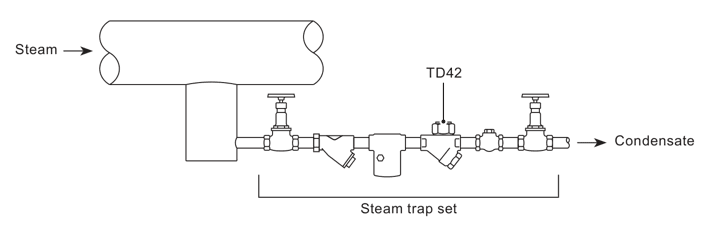

TD42 предназначен для монтажа с капсулой в горизонтальной плоскости и крышкой сверху. В инструкции по монтажу рекомендуется предусмотреть перед конденсатоотводчиком небольшой вертикальный участок трубопровода. Запорные клапаны перед конденсатоотводчиком и после него позволяют безопасно осматривать, очищать или заменять его. Медленно открывайте эти клапаны до достижения нормальных условий эксплуатации, затем проверьте отсутствие утечек и правильность работы.
Если конденсат сбрасывается в закрытый возвратный трубопровод, рекомендуется установить после конденсатоотводчика обратный клапан там, где возможны обратный поток или противодавление; для выполнения этого требования возвратного трубопровода выберите подходящий обратный клапан для пара. При сбросе в атмосферу выпуск должен находиться в безопасном месте; в инструкции по монтажу указано, что температура сбрасываемой среды может составлять 100 °C. Для сброса в атмосферу рекомендуется использовать паровой диффузор, а при необходимости проверки рабочего состояния можно предусмотреть смотровое стекло или систему Spiratec. Смотровое стекло следует устанавливать на расстоянии не менее 1 m после конденсатоотводчика импульсного действия.
Характер сброса и горизонтальную ориентацию следует учитывать при проектировании трубопроводов, а не оставлять до заключительного этапа монтажа. Не выравнивайте трубопроводы принудительно с опорой на конденсатоотводчик и учитывайте внешние нагрузки, создаваемые подключенной системой. Монтажная организация несет ответственность за снижение этих нагрузок и обеспечение безопасного доступа, освещения, грузоподъемных средств и защитного оборудования.
Доступ для технического обслуживания и проверки при заказе
Техническое обслуживание конденсатоотводчика TD42 можно выполнять без его снятия с трубопровода после отсечения подающей и возвратной линий, безопасного сброса давления в атмосферу и охлаждения изделия. При повторной сборке сопрягаемые поверхности корпуса и крышки должны быть чистыми. В инструкции рекомендуется использовать оригинальные запасные части, при необходимости новые прокладки, подходящие инструменты и соответствующие средства защиты. После обслуживания медленно откройте запорные клапаны и проверьте отсутствие утечек.

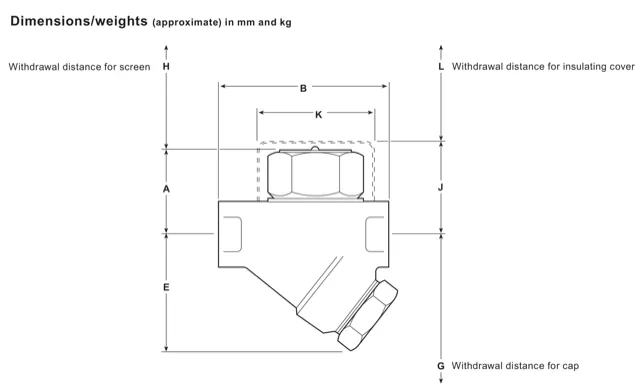

Предусмотрите свободное пространство для извлечения сетки, крышки и дополнительной теплоизоляционной крышки на расстояния, указанные на габаритном чертеже. Не используйте ключ Stillsons или аналогичный ключ для крышки, поскольку это может привести к деформации. При обслуживании узла седла диск следует заменить; если уплотнительные поверхности корпуса притираются, общая толщина удаленного металла не должна превышать 0.25 mm. Правильный момент затяжки и указанная высокотемпературная противозадирная смазка или смазка на основе дисульфида молибдена являются обязательной частью процедуры технического обслуживания, а не необязательными заключительными операциями.
Требования к сертификации или контролю должны быть указаны при оформлении заказа. По запросу для изделия предоставляется типовой отчет об испытаниях производителя. Поэтому точный запрос должен включать модель, номинальный размер, соединение BSP или NPT, условия эксплуатации, дополнительные опции, требования к сертификации и схему сброса. Эта информация позволяет проверить окончательную конфигурацию на соответствие техническим и монтажным ограничениям TD42 до ввода в эксплуатацию.
Краткие сведения по выбору TD42
- Ремонтопригодный термодинамический конденсатоотводчик со встроенным сетчатым фильтром и резьбовыми соединениями корпуса.
- Предусмотренные размеры 3/8 inch, 1/2 inch и 3/4 inch с соединениями BSP T Rp (ISO 7-1) или NPT.
- Корпус рассчитан на PN63, рекомендуемое максимальное рабочее давление составляет 42 bar g, а максимальная рабочая температура — 400 °C при 42 bar g.
- Минимальный рабочий перепад давления для удовлетворительной работы составляет 0.25 bar g, а максимальное противодавление — 80% давления перед конденсатоотводчиком.
- Горизонтальный монтаж капсулы с крышкой сверху, отсечение для технического обслуживания и защита от обратного потока там, где этого требует возвратная система.
Spirax Sarco TD42 следует выбирать с учетом всех условий эксплуатации, а не только по каталожному номеру. Приведенные далее технические таблицы и инструкции по монтажу содержат подробные ограничения, размеры, материалы, условия безопасности и последовательность обслуживания, необходимые для завершения этой проверки. Если в запросе на Spirax Sarco TD42 вместе с обозначением модели сохраняются эксплуатационные данные и стандарт соединения, окончательная проверка становится более надежной.
