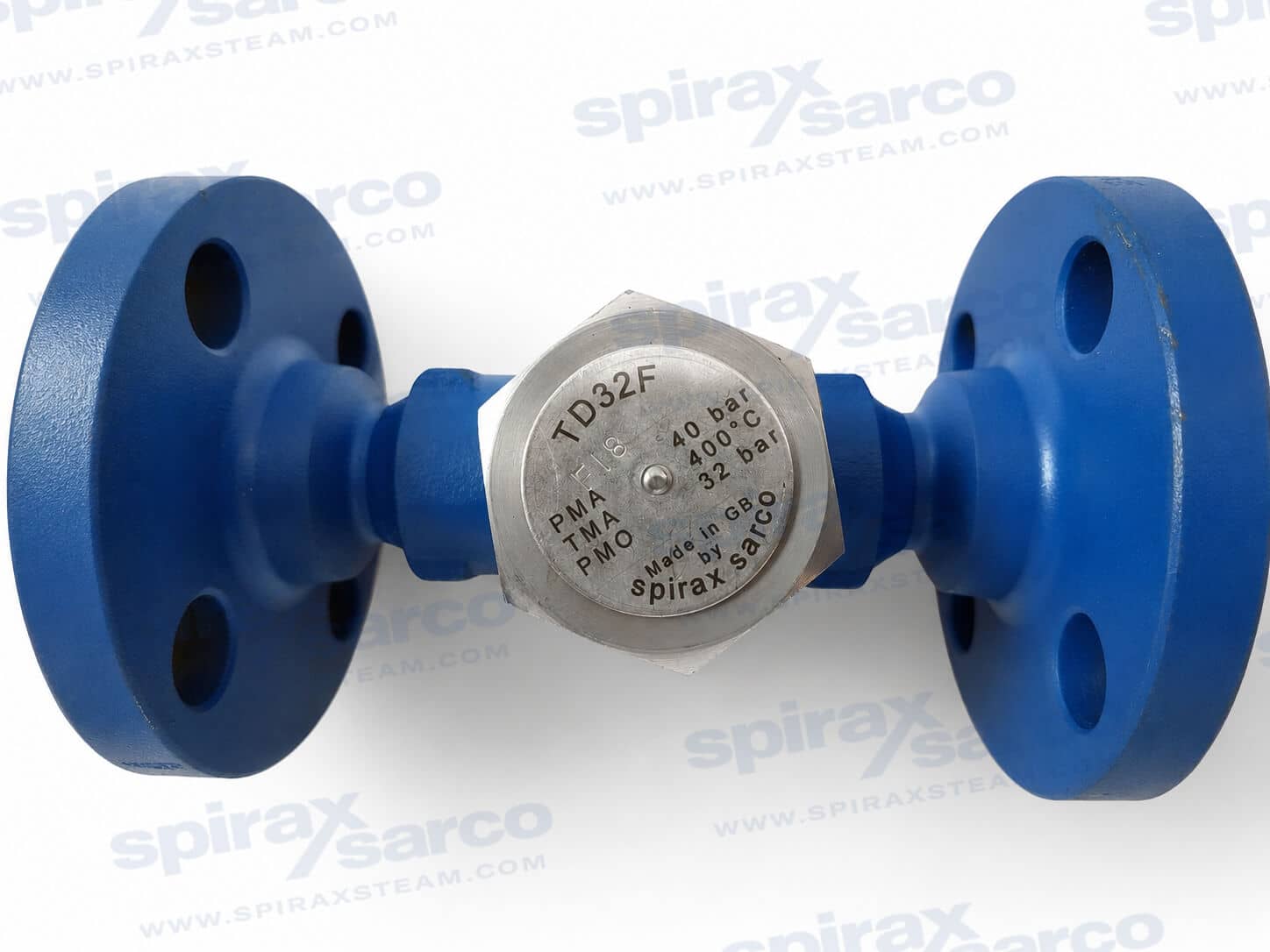

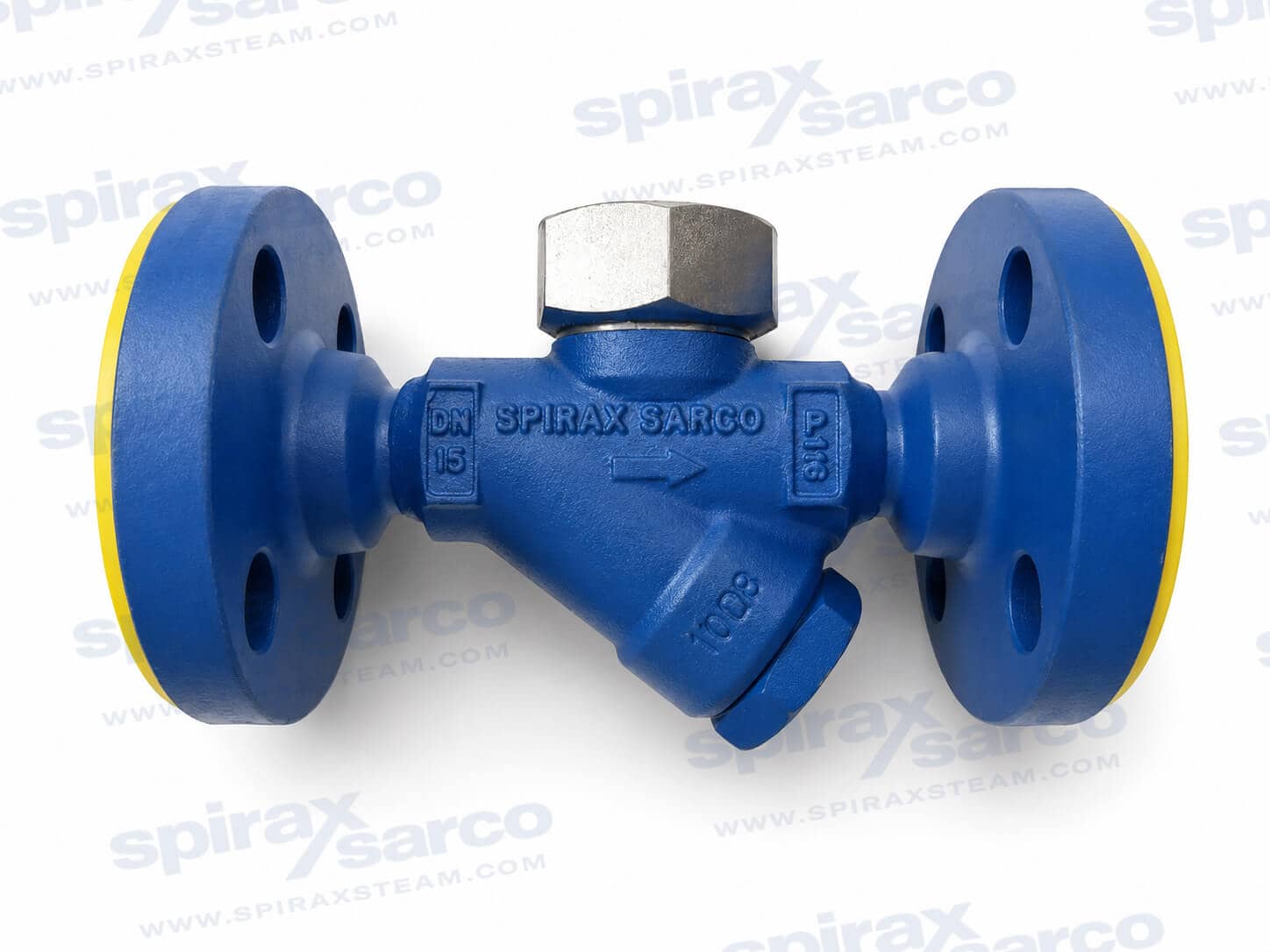

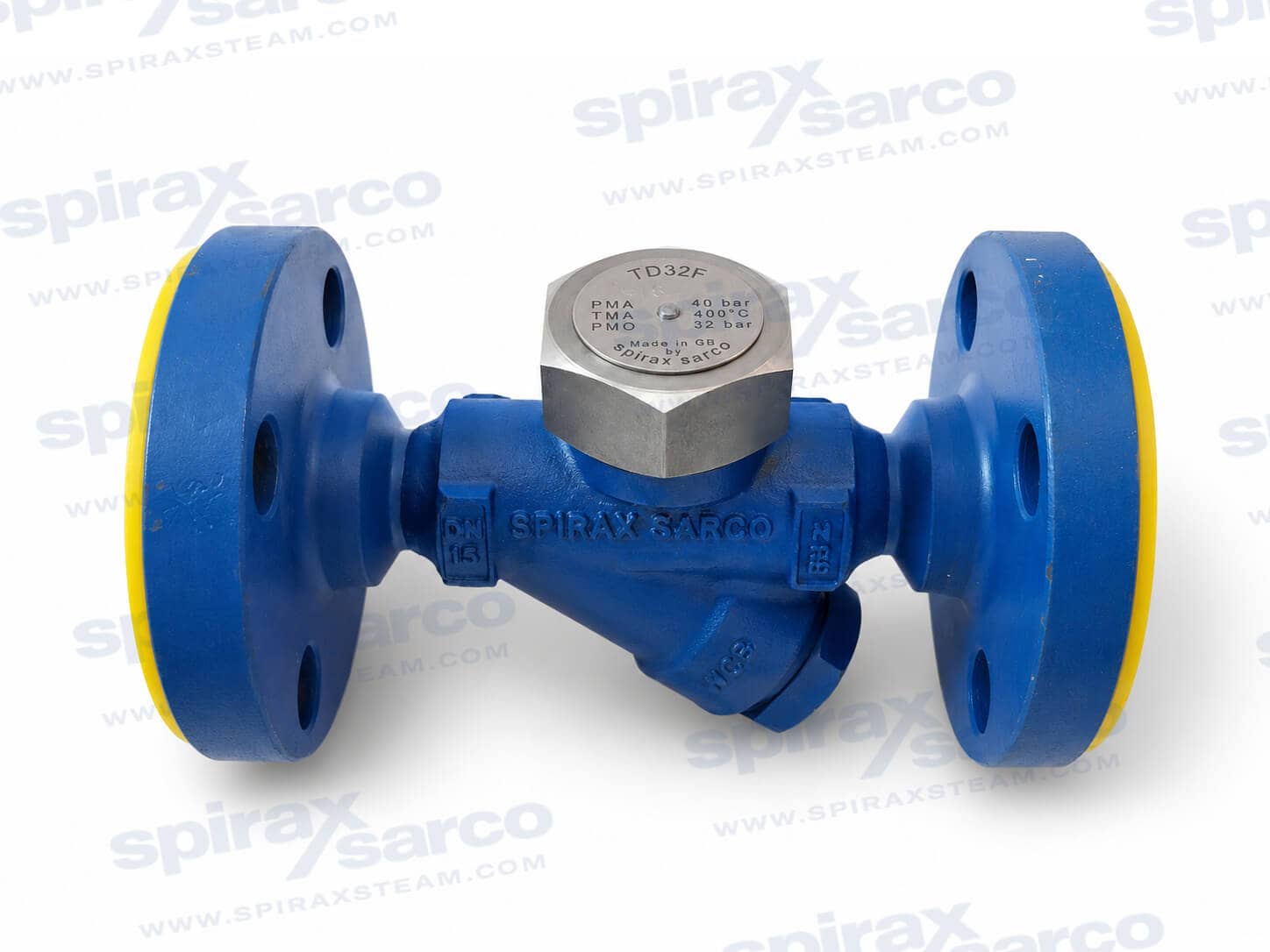

Фланцевый термодинамический конденсатоотводчик TD32F
Конденсатоотводчики > Термодинамические конденсатоотводчики
Фланцевый термодинамический конденсатоотводчик TD32F
TD32F - обслуживаемый термодинамический конденсатоотводчик для паровых систем среднего давления. Он использует фланцевые подключения, имеет встроенный фильтр и охватывает стандартный TD32F, LC пониженной пропускной способности и исполнения A с антизавоздушивающим диском.
Ключевые факты
Где расположен TD32F
TD32F это модельный маршрут для паровых систем, которым уже нужен компактный,
обслуживаемый и фланцевый дисковый конденсатоотводчик. Для запросов
Spirax Sarco TD32F или TD32F steam trap эта страница быстрее уточняет
продуктовую границу, чем общая категория термодинамических конденсатоотводчиков.
Что подтверждает текущая документация
TD32Fэто обслуживаемый термодинамический конденсатоотводчик среднего давления с фланцевыми подключениями и встроенным фильтромTD32FLCотносится к исполнению пониженной пропускной способностиTD32FAиTD32FALCимеют антизавоздушивающий диск для удаления воздуха при пуске- документированные размеры охватывают
DN15,DN20иDN25, включая размеры LC - стандарты фланцев включают
ANSI B16.5 Class 150 / 300,DIN 2501 PN40иJIS / KS 10 / 16 / 20 - расчётное условие корпуса -
PN40, максимальное рабочее давление -32 bar g - минимальное рабочее давление -
0.25 bar g; максимальное противодавление -80%давления на входе
Что подтвердить перед заказом или заменой
Уточните, остаётся ли задача на стандартном TD32F, требует ли TD32FLC для
малой нагрузки или лучше подходит TD32FA / TD32FALC, когда важно удаление
воздуха при пуске. Также проверьте DN, стандарт фланца, противодавление на
выходе и необходимость обратного клапана или диффузора.
Доступные спецификации TD32F
Селектор выше показывает доступные корпуса TD32F PN40 для DN15, DN20 и
DN25. Если нужны исполнения LC или A, укажите модель, размер, класс фланца и
требуемую опцию в запросе.
Если проекту всё ещё нужно сравнение семейств, вернитесь к термодинамическим конденсатоотводчикам или общему разделу конденсатоотводчиков. Для проверки принципа работы перейдите к знаниям по термодинамическим конденсатоотводчикам.
Продолжите маршрут выбора TD32F
Выбор TD32F обычно начинается, когда проект уже знает, что нужен фланцевый термодинамический конденсатоотводчик, и теперь уточняет DN, PN40, LC или антизавоздушивающее исполнение и условия противодавления.
Назад к семейству TD
Вернитесь в категорию термодинамических конденсатоотводчиков, если нужно сравнить TD32F с TD52, TD42 или более широкой линейкой дисковых моделей.
Сравнить другие семейства
Откройте общий раздел конденсатоотводчиков, если проекту ещё нужно сравнить термодинамические, поплавковые и инвертированно-ковшовые решения.
Сначала подтвердите принцип работы
Перейдите к knowledge-странице, если следующий шаг связан с проверкой принципа работы, удаления воздуха при пуске или применимости.
