Термостатический конденсатоотводчик со сбалансированным давлением MST21 из нержавеющей стали
Конденсатоотводчики > Конденсатоотводчики со сбалансированным давлением
Термостатический конденсатоотводчик со сбалансированным давлением MST21 из нержавеющей стали

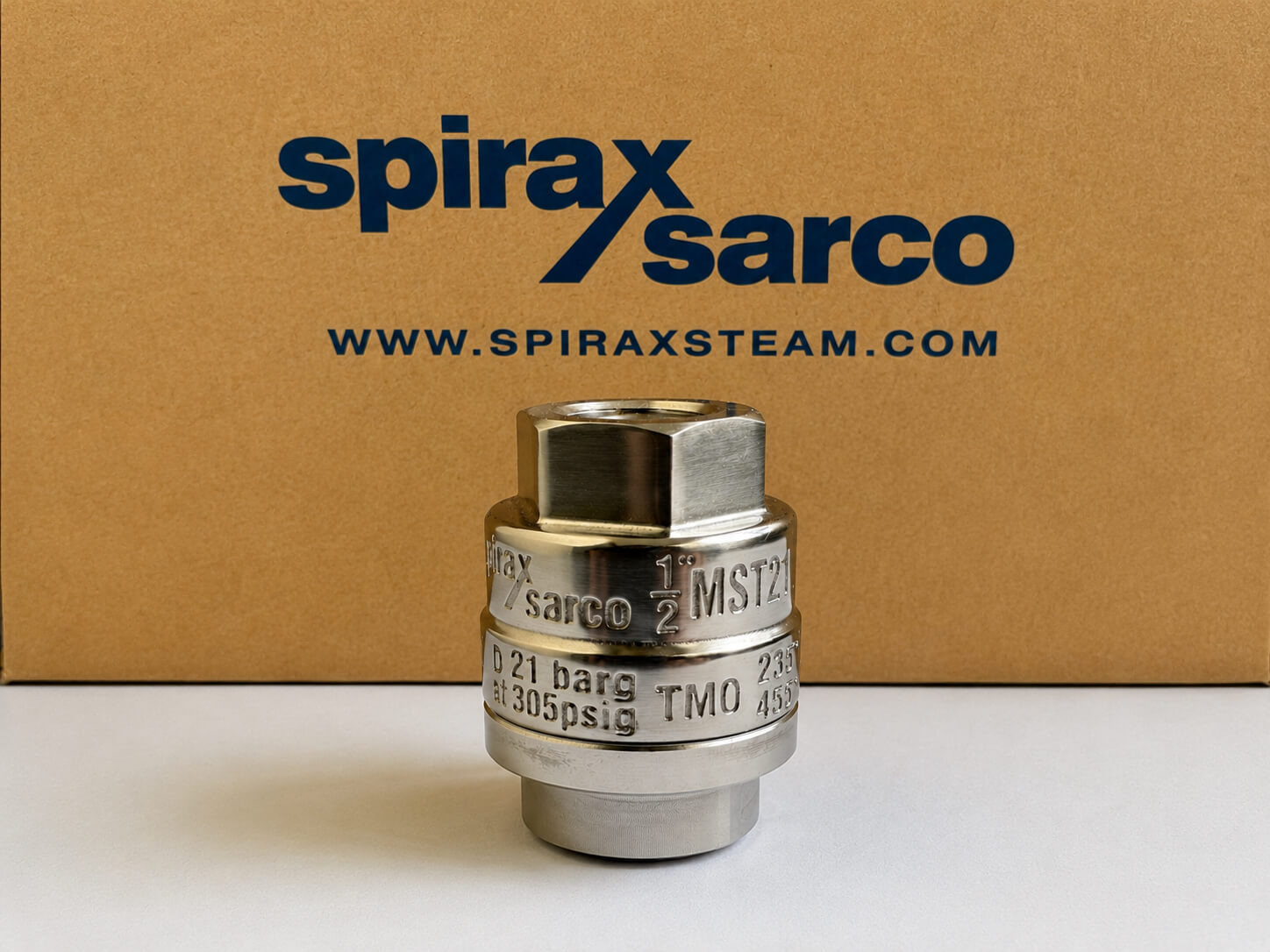

MST21 Spirax Sarco — обслуживаемый термостатический конденсатоотводчик со сбалансированным давлением из нержавеющей стали, предназначенный для спутникового обогрева и небольших объёмов отвода конденсата. Он использует механизм сильфона со сбалансированным давлением, который автоматически регулирует температуру отвода в зависимости от изменения давления пара и обеспечивает эффективный выпуск воздуха при пуске. Стандартный MST21 рассчитан на спутниковый обогрев, а вариант MST21H повышенной производительности — для более сложных задач.
Ключевые факты
Место модели MST21 в линейке конденсатоотводчиков со сбалансированным давлением
MST21 Spirax Sarco — это модель из линейки конденсатоотводчиков со сбалансированным давлением, предназначенная для спутникового обогрева и небольших объёмов отвода конденсата. В отличие от серии BPC32, которая охватывает большие пропускные способности и более широкий диапазон присоединений, MST21 сфокусирован на компактном обслуживаемом дренаже для линий обогрева.
Конденсатоотводчик MST21 выполнен полностью из нержавеющей стали, что делает его подходящим для систем парового обогрева, где требуется высокая коррозионная стойкость. Стандартная модель MST21 выпускается с присоединениями ¼”, ⅜” и ½”, а высокопроизводительный вариант MST21H охватывает присоединения ½”, ¾” и 1” и может использоваться на линиях обогрева с большей нагрузкой по конденсату или в лёгких технологических установках.
Принцип работы
Основной рабочий элемент конденсатоотводчика MST21 — сильфон, заполненный специальной жидкостью с температурой кипения ниже, чем у воды. В холодном состоянии при пуске сильфон сжат, клапан открыт, и воздух свободно выпускается.
Когда через конденсатоотводчик проходит конденсат, тепло передаётся жидкости внутри сильфона. Достижение температуры кипения приводит к расширению сильфона и закрытию клапана ещё до появления пара. По мере охлаждения корпуса температура опускается ниже точки кипения заливки, сильфон сжимается, клапан открывается, и цикл повторяется.
Три варианта сильфона с различной температурой отвода:
- STD (стандартный): отводит конденсат при температуре примерно на 10 °C ниже температуры насыщения пара
- SUB (пониженная температура отвода): примерно на 22 °C ниже температуры насыщения
- NTS (повышенная температура отвода): примерно на 4 °C ниже температуры насыщения
При заказе укажите выбранный тип сильфона.
Технические характеристики и материалы
Корпус конденсатоотводчика MST21 рассчитан на давление PN25, максимальное рабочее давление составляет 21 барг (при 270 °C), максимальная рабочая температура — 270 °C (при 21 барг), пробное гидравлическое давление в холодном состоянии — до 38 барг.
Материалы основных деталей:
| № | Деталь | Материал |
|---|---|---|
| 1 | Корпус | Аустенитная нержавеющая сталь ASTM A743 CF16Fa |
| 2 | Крышка | Нержавеющая сталь 420A UGIMA AISI 420 |
| 3 | Сильфон | Нержавеющая сталь |
| 4 | Пружина | Нержавеющая сталь BS 2056 302 S26 |
| 5 | Перегородка | Нержавеющая сталь BS 1449 304 S15 |
| 6 | Фильтрующая сетка (0,8 мм) | Нержавеющая сталь ASTM A240 316L |
| 7 | Прокладка | Нержавеющая сталь BS 1449 304S15 |
Изделие полностью соответствует требованиям Директивы по оборудованию, работающему под давлением, 97/23/EC.
Монтаж и рекомендации по подбору
Конденсатоотводчик MST21 рекомендуется устанавливать вертикально, обеспечив горизонтальное положение сильфона, с входом сверху и выходом снизу для обеспечения самопроизвольного дренажа. При необходимости горизонтальной установки перед конденсатоотводчиком желательно предусмотреть нисходящий участок трубопровода.
Перед отправкой запроса или подбором замены рекомендуется уточнить:
- Требуется стандартная производительность (MST21) или повышенная (MST21H)
- Размер присоединения: ¼”, ⅜”, ½”, ¾” или 1”
- Стандарт резьбы: NPT или BSP
- Тип сильфона: STD, SUB или NTS
- Необходимость антикоррозионного исполнения из нержавеющей стали
- Наличие отсечных клапанов для последующего обслуживания
Покрытие технической документацией
Техническая информация по конденсатоотводчику MST21 (TI-P125-08) охватывает рабочий диапазон, размеры, пропускную способность, материалы конструкции и габаритные чертежи. Руководство по монтажу и обслуживанию (IM-P125-07) содержит сведения по безопасности, монтажу, вводу в эксплуатацию, обслуживанию и замене запасных частей.
