VB14

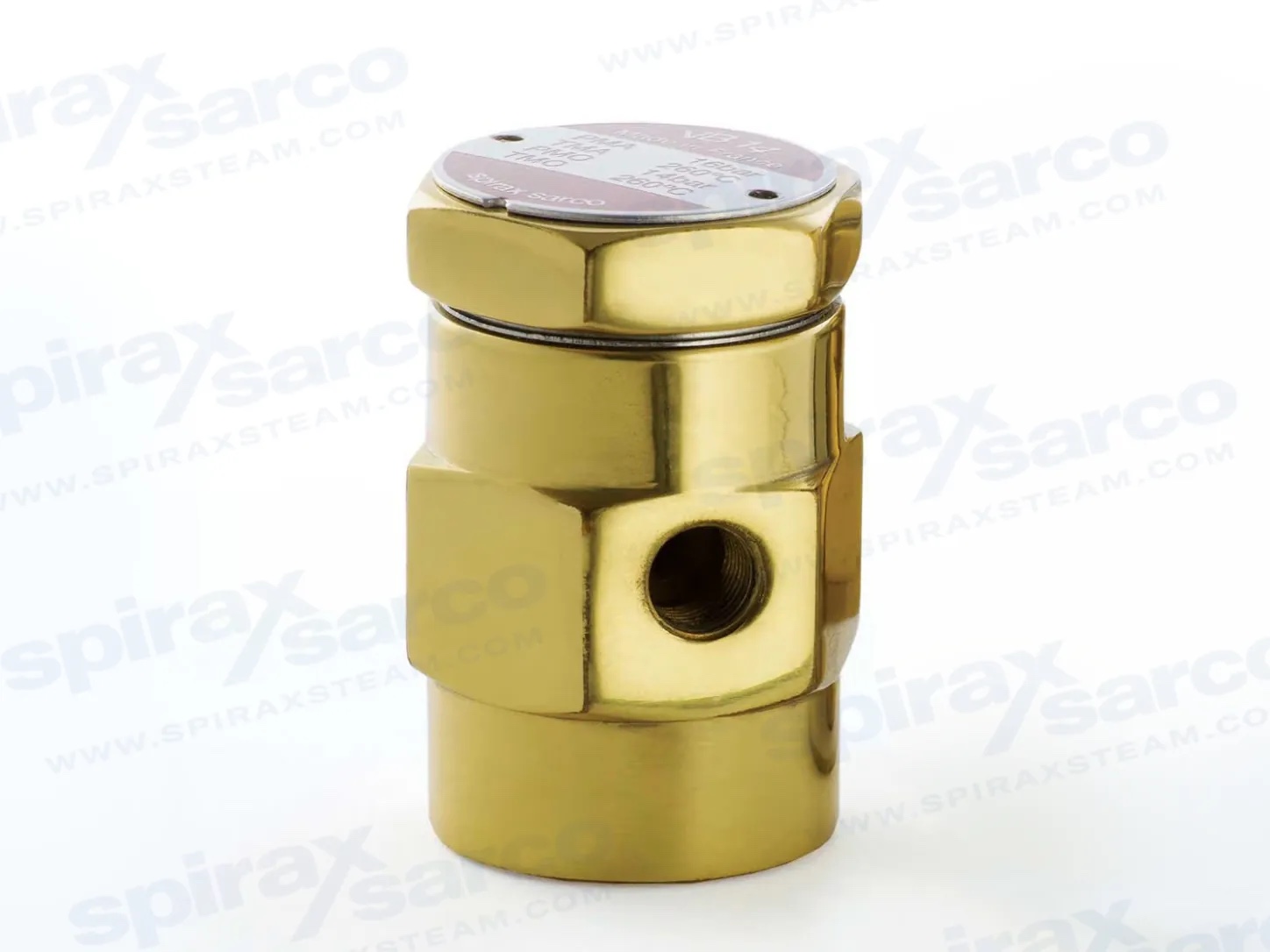

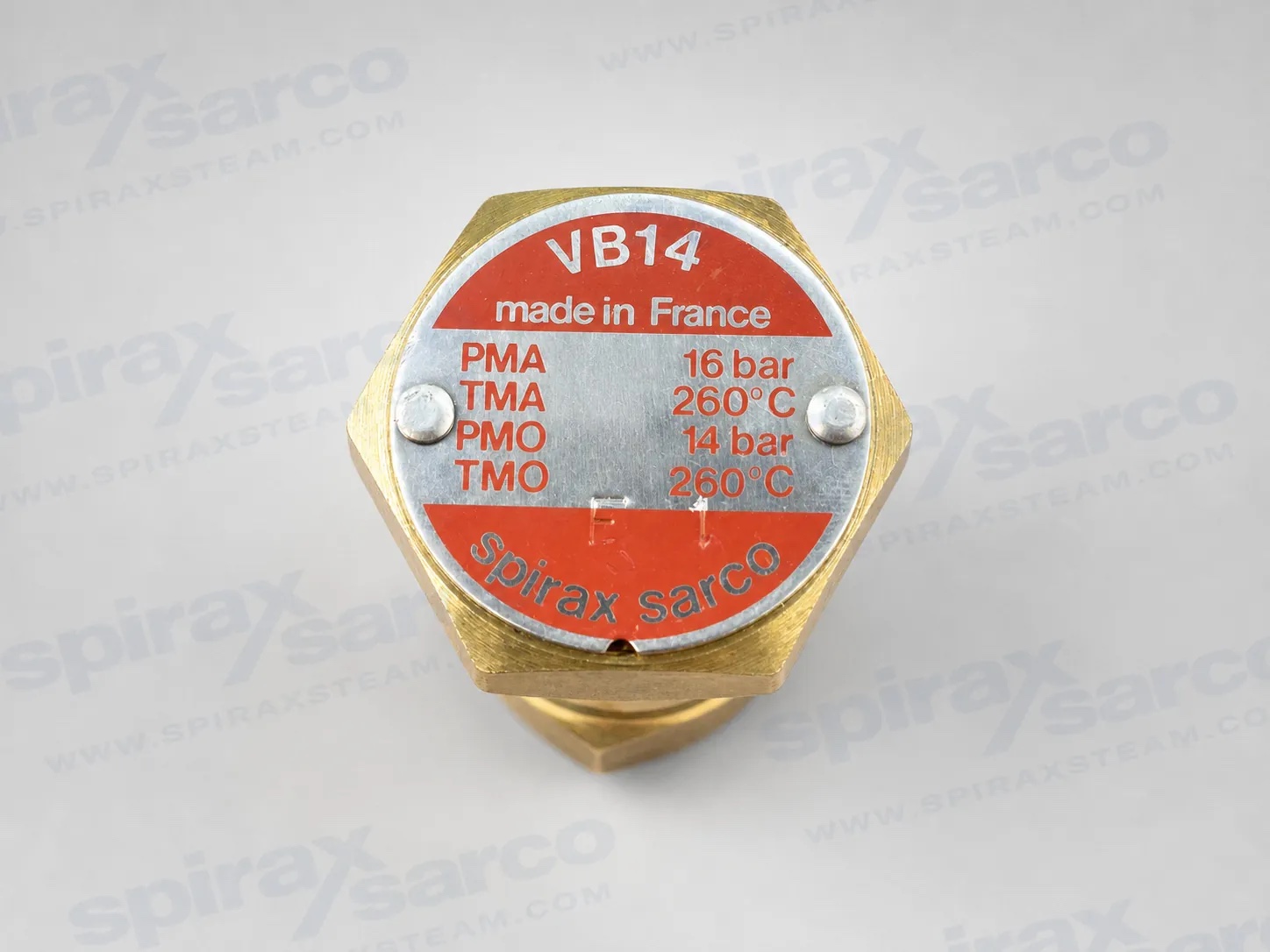

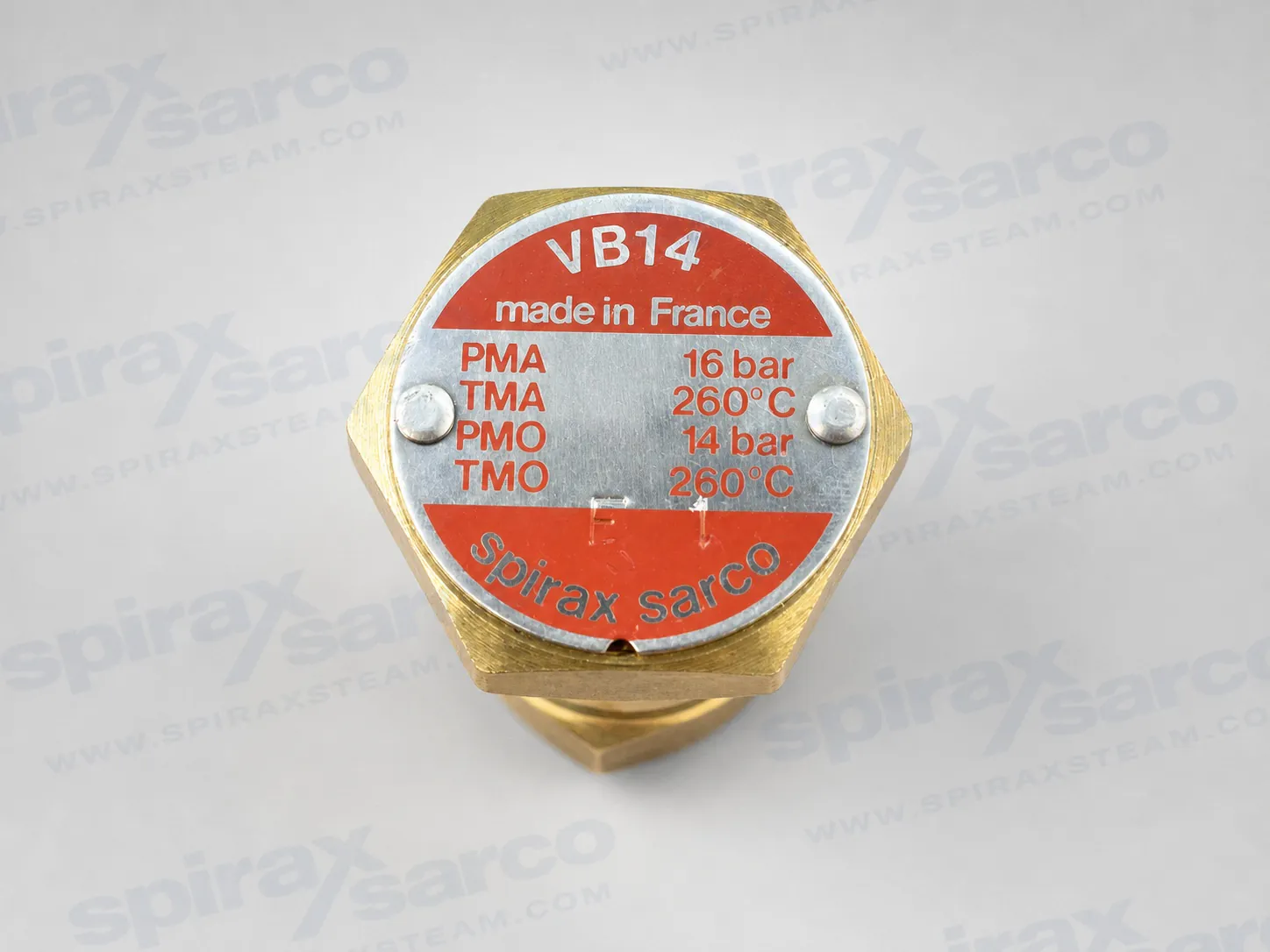

Вакуумный прерыватель VB14
Spirax Sarco VB14 — компактный латунный вакуумный прерыватель для систем с конденсирующимся паром и жидкостных систем. При охлаждении оборудования он впускает воздух, предотвращая образование вакуума, который может препятствовать отводу конденсата и нормальной работе.
Выбор и применение Spirax Sarco VB14
Вакуумный прерыватель Spirax Sarco VB14 — компактное латунное устройство для систем с конденсирующимся паром и жидкостных систем. Когда оборудование остывает после останова, пар конденсируется, занимая значительно меньший объём, что может привести к образованию вакуума. VB14 впускает воздух, когда внутреннее давление падает ниже давления на впуске воздуха, обеспечивая надлежащий дренаж и работу теплообменников, змеевиков, ёмкостей и трубопроводов.
VB14 входит в более широкий ассортимент вакуумных прерывателей Spirax Sarco, однако эта страница и доступная на ней форма запроса относятся только к модели VB14.
- Конструкция: Латунные корпус и крышка с компонентами клапана из нержавеющей стали.
- Назначение: Универсальная защита от вакуума для систем с конденсирующимися парами, паром и жидкостями.
- Соединения: Соединение с системой ½-inch и впуск воздуха ⅛-inch; доступны исполнения BSP или NPT.
- Монтаж: Устанавливайте вертикально, расположив соединение с системой снизу и отвод впускаемого воздуха в безопасное место.
- Техническое обслуживание: В действующем руководстве по монтажу VB14 указан как необслуживаемое изделие; в случае отказа замените устройство целиком.
Назначение и преимущества изделия
VB14 применяется в паровых системах и теплообменниках, в которых после останова может оставаться пар. По мере охлаждения ёмкости конденсат занимает значительно меньший объём, чем исходный пар, что может привести к образованию вакуума. Впуск воздуха предотвращает нарушение дренажа или работы оборудования из-за вакуума.
- Компактная конструкция для локального монтажа.
- Латунный корпус, работающий под давлением.
- Клапан и седло из нержавеющей стали.
- Вертикальный монтаж обеспечивает предусмотренную рабочую ориентацию.
Данные о давлении и температуре из технического листа
| Модель | Максимальное давление | Предельная температура, указанная в техническом описании 170007 |
|---|---|---|
| VB14 | 14 bar | 260 °C при 7 bar |
Соединения, размеры и масса
| Параметр | ½-inch VB14 |
|---|---|
| Впуск воздуха, BSP | ⅛ inch |
| A | 55 mm |
| B | 34 mm |
| C | 34 mm |
| Масса | 0.35 kg |
Материалы
| Деталь | Материал VB14 |
|---|---|
| Корпус | Латунь |
| Крышка | Латунь |
| Клапан | Нержавеющая сталь |
| Седло | Нержавеющая сталь |

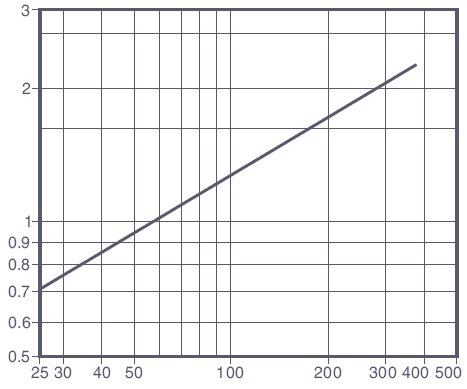

Расходная характеристика воздуха
Принцип действия и типичные области применения
VB14 впускает воздух в системы с конденсирующимся паром или жидкостью, когда образование вакуума может препятствовать дренажу или работе. Типичные области применения включают линии подачи пара к воздушным змеевикам, теплообменники, барботажные системы, котлы с рубашкой, баки питательной воды котлов, трубопроводы охлаждённой воды и технологические трубопроводы для жидкостей.
Размер, соединения и конструкция
| Соединение с системой | ½ inch |
|---|---|
| Впуск воздуха | ⅛ inch |
| Стандартное соединение согласно TI-4-103-US | NPT |
| Опция | Соединения BSP |
| Конструкция | Латунный корпус с компонентами клапана из нержавеющей стали |

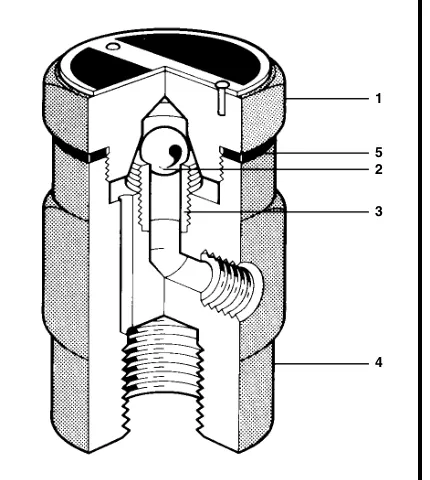

Конструкционные материалы
| № | Деталь | Материал |
|---|---|---|
| 1 | Крышка | Латунь, CU ZN 39 PB2 |
| 2 | Запорный шарик клапана | Нержавеющая сталь, Z 100 CD 17 |
| 3 | Седло клапана | Нержавеющая сталь, Z10 CN 18 08 |
| 4 | Корпус | Латунь, CU ZN 39 PB2 |
| 5 | Прокладка | Армированный никелем терморасширенный графит |
Рабочие ограничения и характеристики
| Максимальное рабочее давление, PMO | 210 psig (14 bar g) |
|---|---|
| Максимальная рабочая температура | 500 °F (260 °C) |
| Максимально допустимое давление, PMA | 232 psig от 0 до 500 °F (16 bar g от 0 до 260 °C) |
| Максимально допустимая температура, TMA | 500 °F при давлении от 0 до 232 psig (260 °C при давлении от 0 до 14 bar g) |
| Максимальный Cv | 0.625 |
| Вакуум, необходимый для открытия | 2 in H₂O (0.15 in Hg) |
Местные нормативные требования могут ограничивать применение при условиях ниже указанных. Предельные условия применимы только к стандартным соединениям.

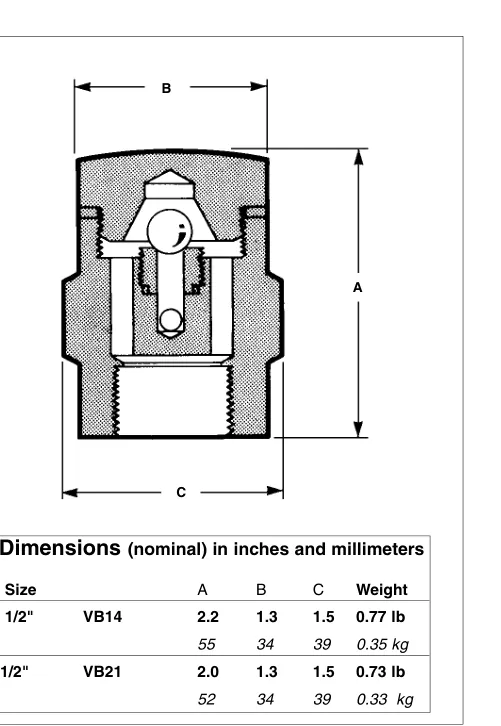

Номинальные размеры и масса
| Размер | A | B | C | Масса |
|---|---|---|---|---|
| ½-inch VB14 | 2.2 in / 55 mm | 1.3 in / 34 mm | 1.5 in / 39 mm | 0.77 lb / 0.35 kg |
Рекомендации по составлению спецификации
Используйте устройство для прерывания вакуума на теплообменниках и змеевиках с регулирующим клапаном или двухпозиционным управлением, за исключением систем, рассчитанных на возврат под вакуумом. Устанавливайте его на стороне подачи между регулирующим клапаном и оборудованием. В VB14 применяется конструкция с закалённым запорным шариком, рабочими компонентами из нержавеющей стали и латунным корпусом, пригодным для указанных условий эксплуатации.
Монтаж

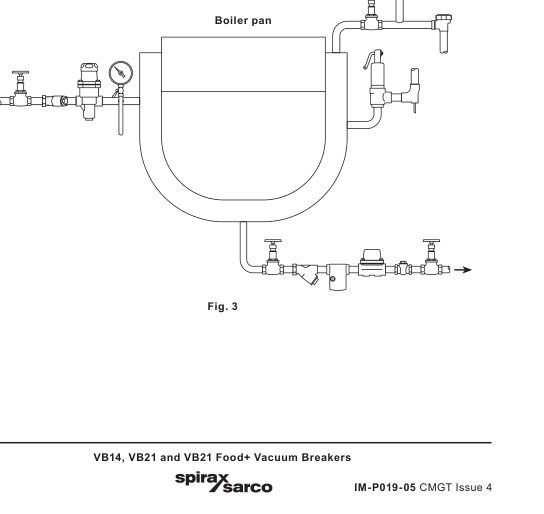

Устанавливайте вертикально крышкой вверх, как правило, в самой высокой точке контура. Для крупных змеевиков или оборудования может потребоваться несколько устройств. При необходимости установите запорный клапан для облегчения обслуживания.
Примечание по техническому обслуживанию в TI-4-103-US
После отсечения устройства от давления системы крышку можно снять, чтобы проверить зоны шарика и седла на наличие загрязнений. Решения по техническому обслуживанию должны приниматься в соответствии с действующим руководством по монтажу, в котором VB14 указан как необслуживаемое изделие.
Руководство по монтажу и техническому обслуживанию
- Информация по технике безопасности
- Информация о продукте
- Монтаж
- Ввод в эксплуатацию
- Эксплуатация
- Техническое обслуживание
- Запасные части
1. Информация по безопасности
Важно: Безопасная эксплуатация может быть гарантирована только в том случае, если установка, ввод в эксплуатацию, использование и техническое обслуживание продукта выполняются квалифицированным персоналом в соответствии с инструкциями по эксплуатации. Соблюдайте общие инструкции по монтажу и безопасности для трубопроводов и промышленных установок, а также используйте соответствующие инструменты и средства индивидуальной защиты.
1.1 Предусмотренное применение
Обратитесь к инструкциям по установке и техническому обслуживанию, паспортной табличке и технической информации, чтобы подтвердить пригодность VB14 для предполагаемого применения. Продукт относится к категории SEP для газов группы 2 и жидкостей группы 2 в соответствии с применимыми требованиями ЕС и Великобритании к оборудованию, работающему под давлением.
| Продукт | Газы группы 1 | Газы группы 2 | Жидкости группы 1 | Жидкости группы 2 |
|---|---|---|---|---|
| VB14 | — | SEP | — | SEP |
- Продукт предназначен для работы с паром, воздухом или водой/конденсатом группы 2. Перед использованием другой рабочей среды обратитесь в Spirax Sarco.
- Проверьте совместимость материалов, а также все ограничения по давлению и температуре. Установите предохранительное устройство, если ограничения продукта ниже ограничений системы или неисправность может привести к опасному повышению давления или температуры.
- Определите правильное монтажное положение и направление потока рабочей среды.
- Не подвергайте продукт внешним нагрузкам, создаваемым подключённой системой. Ответственность за оценку и снижение таких нагрузок несёт монтажная организация.
- Перед использованием в паровых системах или при других высокотемпературных режимах снимите защитные крышки с соединений и, если применимо, защитную плёнку с паспортных табличек.
1.2 Доступ
Обеспечьте безопасный доступ и, при необходимости, надлежащим образом ограждённую рабочую площадку. При необходимости предусмотрите подходящее грузоподъёмное оборудование.
1.3 Освещение
Обеспечьте достаточное освещение, особенно при выполнении работ, требующих высокой точности.
1.4 Опасные жидкости или газы
Учитывайте содержимое трубопровода в настоящее время и ранее, включая легковоспламеняющиеся материалы, вещества, опасные для здоровья, и среды с экстремальными температурами.
1.5 Опасные условия окружающей среды
Оцените наличие взрывоопасных зон, недостатка кислорода, опасных газов, экстремальных температур, горячих поверхностей, пожароопасности, чрезмерного шума и движущихся механизмов.
1.6 Система
Оцените влияние предполагаемых работ на всю систему и персонал. Изоляция не должна отключать воздухоотводчики, защитные устройства, системы управления или сигнализацию. Управляйте запорными клапанами постепенно, чтобы избежать гидравлического удара в системе.
1.7 Системы, работающие под давлением
Изолируйте все источники давления и безопасно сбросьте давление в атмосферу. Рассмотрите возможность двойной изоляции, а также блокировки или маркировки закрытых клапанов. Не предполагайте, что система разгерметизирована, только потому, что манометр показывает ноль.
1.8 Температура
После изоляции выждите достаточно времени, чтобы температура снизилась до безопасного уровня.
1.9 Инструменты и расходные материалы
Перед началом работ убедитесь в наличии подходящих инструментов и расходных материалов. В соответствующих случаях используйте только оригинальные запасные изделия.
1.10 Защитная одежда
Оцените необходимость защиты от химических веществ, высоких или низких температур, излучения, шума, падающих предметов, а также опасностей для глаз и лица.
1.11 Наряд-допуск на выполнение работ
Работы должны выполняться компетентным специалистом или под его надзором. Персонал, выполняющий монтаж и эксплуатацию, должен быть обучен правильному использованию оборудования. При наличии формальной системы нарядов-допусков соблюдайте её требования; в противном случае убедитесь, что ответственное лицо понимает характер работ, и при необходимости назначьте наблюдающего за безопасностью или установите предупреждающие знаки.
1.12 Перемещение
Оцените риски ручного перемещения с учётом задачи, работника, груза и условий рабочей среды и используйте подходящий способ перемещения.
1.13 Остаточные опасности
Внешняя поверхность может сильно нагреваться. При максимально допустимых условиях эксплуатации VB14 температура поверхности может достигать приблизительно 260 °C (500 °F). Продукт не имеет функции автоматического дренажа, поэтому соблюдайте осторожность при его демонтаже.
1.14 Замерзание
Защищайте продукт от повреждений из-за замерзания, если он может подвергаться воздействию температур ниже точки замерзания.
1.15 Утилизация
Если не указано иное, продукт пригоден для вторичной переработки. Проверьте актуальную информацию о соответствии продукта требованиям и соблюдайте местные правила переработки и утилизации.
1.17 Возврат продуктов
При возврате продукта предоставьте письменную информацию об остатках загрязняющих веществ, механических повреждениях, опасностях и необходимых мерах предосторожности, включая соответствующие паспорта безопасности.
2. Общая информация о продукте
2.1 Описание
VB14 представляет собой компактный специально разработанный латунный вакуумный прерыватель для общего применения в системах с конденсирующимся паром, паром или жидкостями при давлении до 14 bar g (203 psi g).
Стандарты: Продукт соответствует требованиям применимой Директивы ЕС по оборудованию, работающему под давлением, и Правил Великобритании по безопасности оборудования, работающего под давлением.
Сертификация: Предоставляется типовой протокол испытаний изготовителя. При размещении заказа укажите все требования к сертификации и инспекции. В руководстве по установке приведена ссылка на технический информационный лист TI-P019-02, содержащий дополнительные данные.

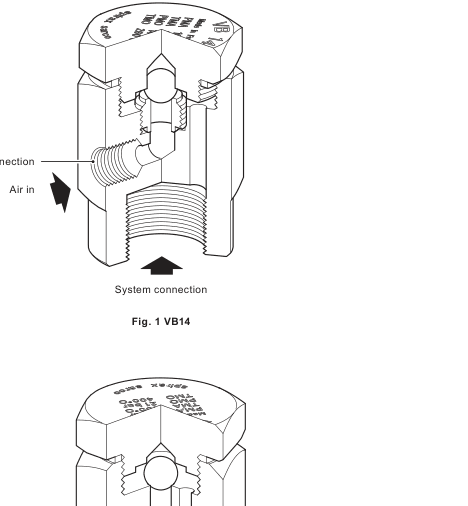

2.2 Размеры и трубные соединения
| Соединение | VB14 |
|---|---|
| Соединение с системой | Резьбовое соединение ½-inch BSP или NPT |
| Соединение для входа воздуха | Резьбовое соединение ⅛-inch BSP или NPT |

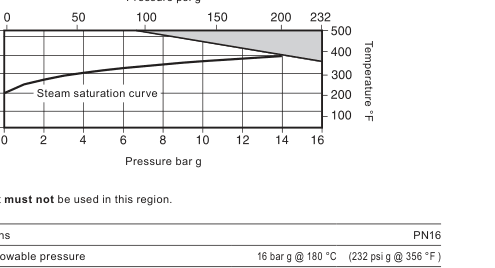

2.3 Ограничения по давлению и температуре
| Расчётные условия корпуса | PN16 |
|---|---|
| PMA, максимально допустимое давление | 16 bar g при 180 °C (232 psi g при 356 °F) |
| TMA, максимально допустимая температура | 260 °C при 7 bar g (500 °F при 101 psi g) |
| Минимально допустимая температура | -196 °C (-321 °F) |
| PMO, максимальное рабочее давление для насыщенного пара | 14 bar g (203 psi g) |
| TMO, максимальная рабочая температура | 260 °C при 7 bar g (500 °F при 101 psi g) |
| Минимальная рабочая температура | 0 °C (32 °F) |
| Максимальное давление холодного гидравлического испытания | 24 bar g (348 psi g) |
3. Установка
Перед установкой: Соблюдайте всю информацию по безопасности, приведённую в разделе 1, и подтвердите пригодность продукта в соответствии с инструкциями, данными на паспортной табличке и техническими данными.
- Проверьте ограничения по материалам, давлению и температуре. Установите предохранительное устройство, если максимальный рабочий предел продукта ниже предела системы.
- Определите правильное монтажное положение и направление потока рабочей среды.
- Перед эксплуатацией при высокой температуре снимите все защитные крышки и, если применимо, плёнку с паспортной таблички.
- Всегда устанавливайте продукт вертикально, располагая системное соединение снизу.
Вход воздуха сообщается с атмосферой. Отведите его в безопасное место, поскольку температура выпускаемой среды может достигать 100 °C (212 °F).
4. Ввод в эксплуатацию
После установки или технического обслуживания убедитесь в полной работоспособности системы и проверьте все системы сигнализации и защитные устройства.
5. Эксплуатация
VB14 защищает паровые установки и технологическое оборудование от вакуума, обеспечивая эффективный отвод конденсата из трубопроводов и накопительных ёмкостей. Клапан имеет значение Kv 0.52 и для открытия требует перепада давления 4.6 mmHg.

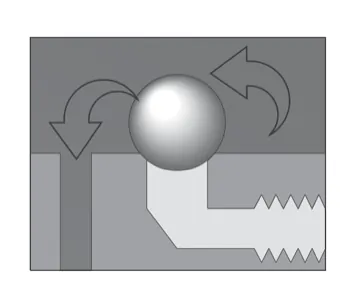

Нормальная эксплуатация
Прецизионно шлифованный шар из нержавеющей стали плотно прижат к седлу, обеспечивая герметичное перекрытие.

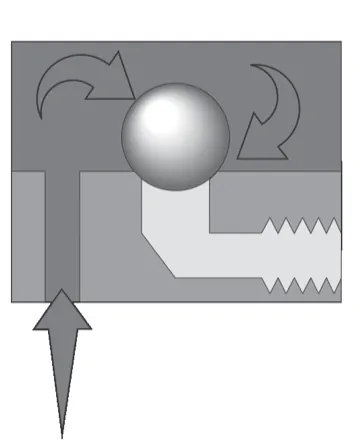

Охлаждение
Пар начинает конденсироваться, и давление падает. Шар остаётся на верхнем седле до тех пор, пока давление в верхней камере не станет ниже давления на входе воздуха, которое обычно равно атмосферному.

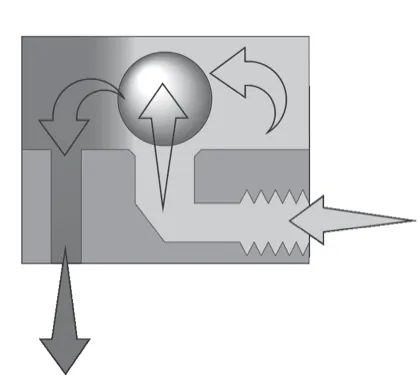

В момент возникновения вакуума
Шар отрывается от седла, и воздух поступает через верхнюю камеру, предотвращая образование вакуума.
6. Техническое обслуживание
Перед техническим обслуживанием: Соблюдайте информацию по безопасности, приведённую в разделе 1.
VB14 не требует технического обслуживания. В случае неисправности замените устройство в сборе.
7. Запасные части
Запасные части не поставляются.
Пример заказа
1 шт. вакуумного клапана Spirax Sarco VB14 с резьбовыми соединениями BSP ½-inch.
