Место AVC32 в линейке воздухоотводчиков
AVC32 — модельная страница для пользователей паровых систем, которые уже перешли от поиска по категории к выбору конкретной модели. Для паровых магистралей более высокого давления и сварного или фланцевого подключения этот маршрут удобнее, чем оставаться на странице воздухоотводчиков.
В одной линейке AVC32 и латунный AV13 образуют пару по материалу и классу давления: AV13 ориентирован на резьбовое подключение в системах низкого и среднего давления, а AVC32 — на стальной корпус, более высокое рабочее давление, а также сварные и фланцевые паровые магистрали.
Что подтверждает документация
Доступная техническая документация (TI-P123-15) подтверждает следующее:

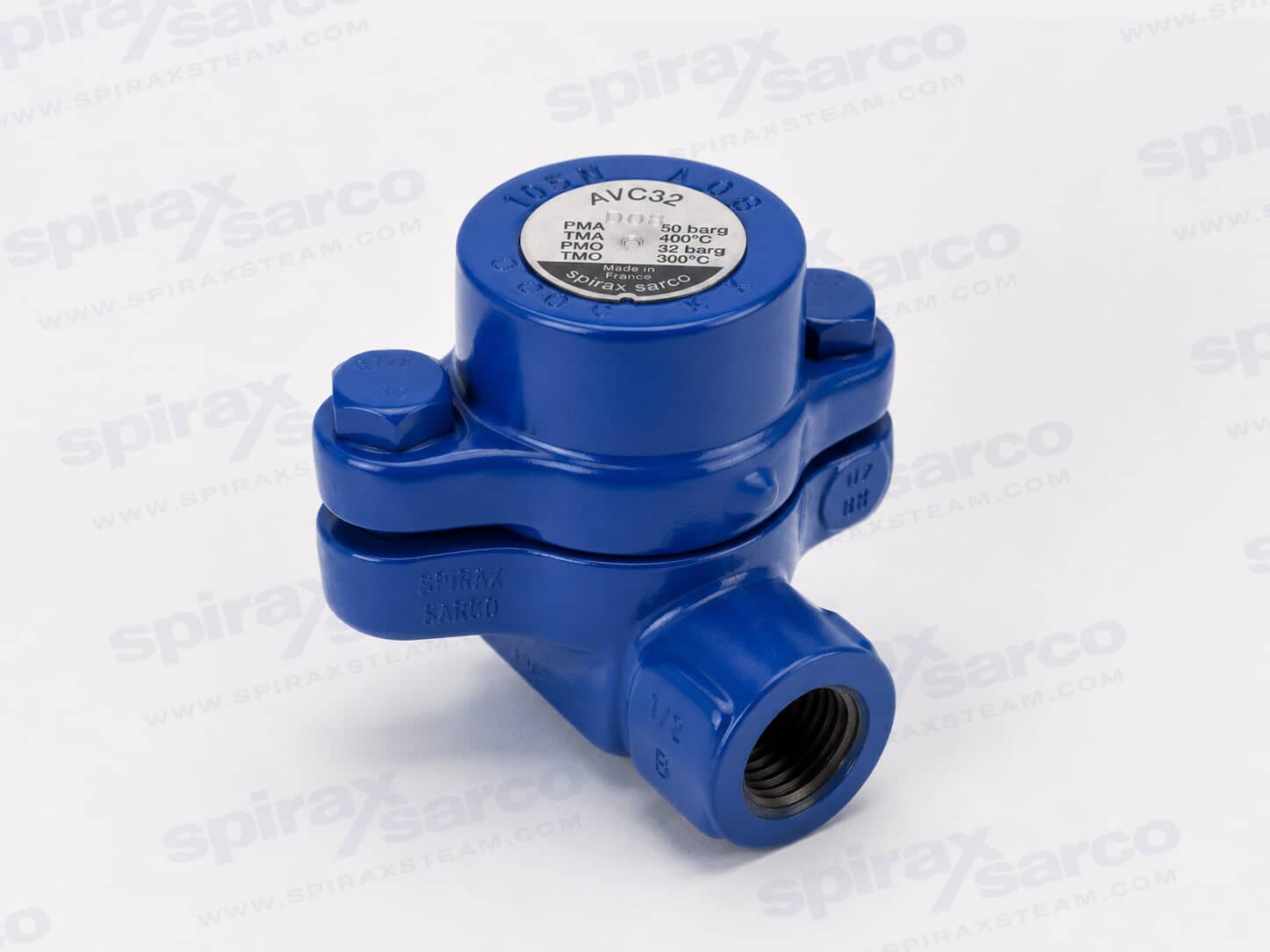

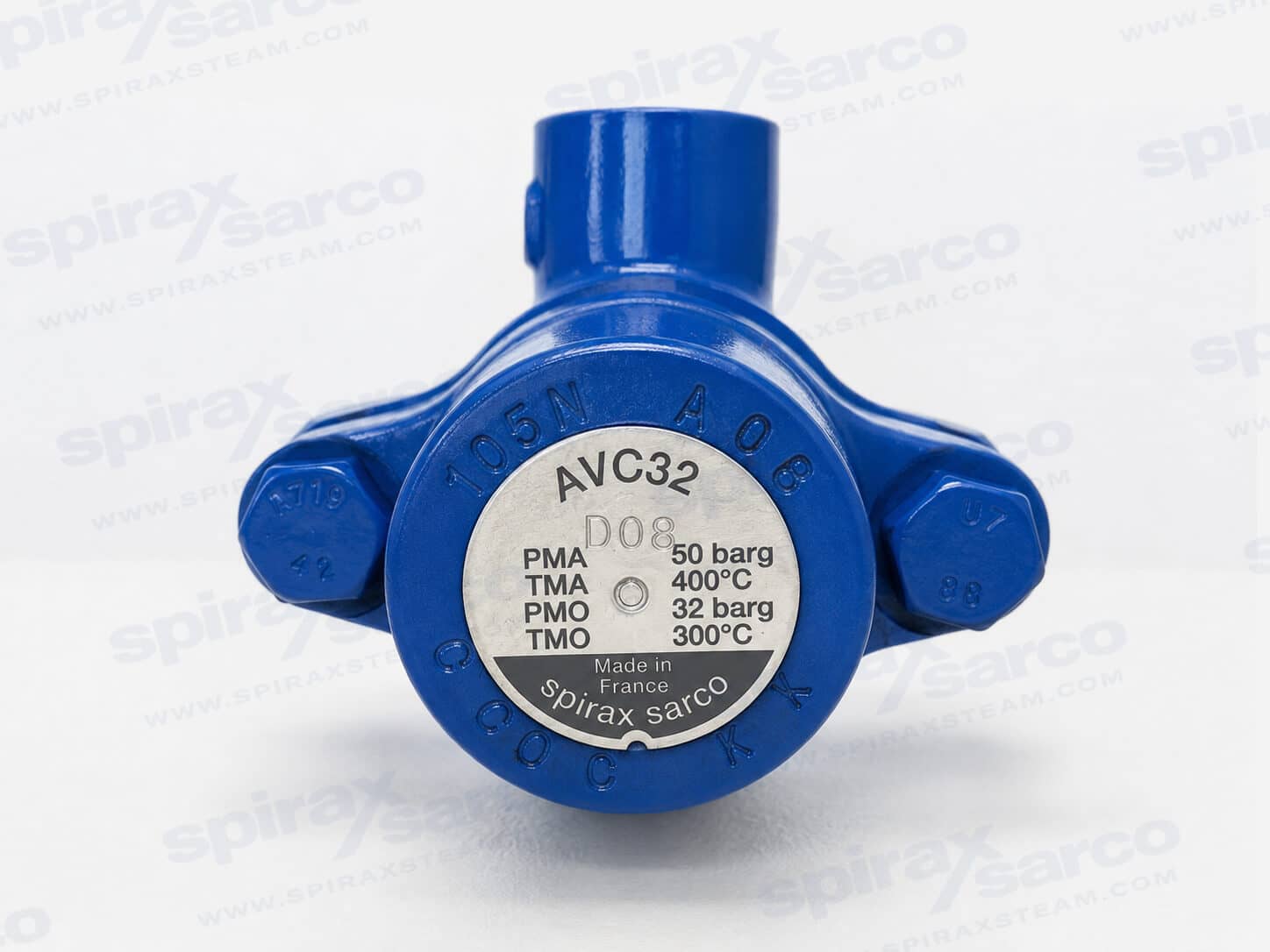

AVC32— обслуживаемый термостатический воздухоотводчик уравновешенного давления из углеродистой стали для паровых систем- Встроенная плоская сетчатая защита и прямое подключение упрощают установку прямо на линии
- Корпус и фланцы выполнены из углеродистой стали; капсула, седло клапана, сетчатая защита и пружина — из нержавеющей стали
- Детали под давлением изготавливаются одобренными
TÜVпоставщиками поAD-Merkblatt WO/TRD100 - Полное соответствие директиве по оборудованию под давлением
PED 2014/68/EU, доступна сертификацияEN 10204 3.1 - Значение
Kvдля всех размеров составляет0.8
Сводка технических параметров
| Параметр | Значение |
|---|---|
| Материал корпуса | Углеродистая сталь (DIN 17243 C22.8 / ASTM A105N) |
| Материал внутренних деталей | Нержавеющая сталь (капсула, седло клапана, сетчатая защита, пружина) |
| Размеры | 1/2”, 3/4”, 1” (DN15, DN20, DN25) |
| Максимально допустимое давление PMA | 50 bar g @ 50 °C |
| Максимально допустимая температура TMA | 400 °C @ 35 bar g |
| Минимально допустимая температура | -60 °C |
| Максимальное рабочее давление насыщенного пара PMO | 32 bar g |
| Максимальная рабочая температура TMO | 287 °C @ 32 bar g |
| Минимальная рабочая температура | 0 °C |
| Давление холодного гидравлического испытания | 75 bar g |
AVC32 можно безопасно применять и в условиях полного вакуума.
Типы подключения и доступные исполнения
Техническая документация охватывает следующие типы подключения:
- Резьбовое
BSP T Rp (ISO 7-1)илиNPT - Под приварку враструб по
BS 3799 - Стыковая приварка по
EN 12627 - Фланцевое по
EN 1092 PN40,ANSI B16.5 Class 150 и 300,JIS/KS 10K и 20K
Доступные для выбора в верхней части страницы исполнения сосредоточены на резьбовом подключении BSP размеров 1/2", 3/4" и 1". Реальные потребности в замене или в сварном и фланцевом подключении нужно уточнять по фактическим условиям объекта.
Установка и выбор
AVC32 следует устанавливать в самой верхней точке паровой магистрали или оборудования, то есть там, где воздух скапливается легче всего, при этом капсула должна находиться в горизонтальном положении, а крышка — сверху. Отвод сброса должен быть выведен в безопасное место, а сам воздухоотводчик нельзя теплоизолировать.
Перед запросом, заменой или установкой на объекте рекомендуется уточнить:
- какое подключение используется на объекте — резьбовое, под приварку враструб, стыковая приварка или фланцевое, и какой стандарт ему соответствует
- какой размер выбрать —
1/2",3/4"или1" - находится ли рабочее давление в пределах
32 bar gдля насыщенного пара - расположена ли точка установки действительно в верхней точке скопления воздуха и можно ли расположить капсулу горизонтально
- предусмотрены ли запорные клапаны на входе и выходе для последующего обслуживания на линии
- можно ли безопасно вывести отвод сброса, чтобы высокотемпературный сброс не влиял на персонал и оборудование
Охват технической документации
Техническая документация TI-P123-15 охватывает состав материалов AVC32, ограничения по давлению и температуре, размеры и типы подключения, значение Kv, габаритные размеры и информацию о запасных частях. Детали по установке, обслуживанию и моментам затяжки приведены в прилагаемом руководстве по установке и обслуживанию (IM-P123-14).
Для каких паровых задач подходит AVC32
Если проблемы на объекте связаны с медленным прогревом паровых магистралей более высокого давления, снижением эффективности теплопередачи, скоплением газов в паровом пространстве или необходимостью постоянного удаления неконденсируемых газов в верхних точках оборудования, а подключение требует сварки или фланцев, то стальной термостатический воздухоотводчик AVC32 обычно подходит лучше, чем латунные резьбовые модели.
Для систем низкого и среднего давления с преимущественно резьбовым подключением можно вернуться к воздухоотводчикам и сравнить AV13 и другие варианты.
