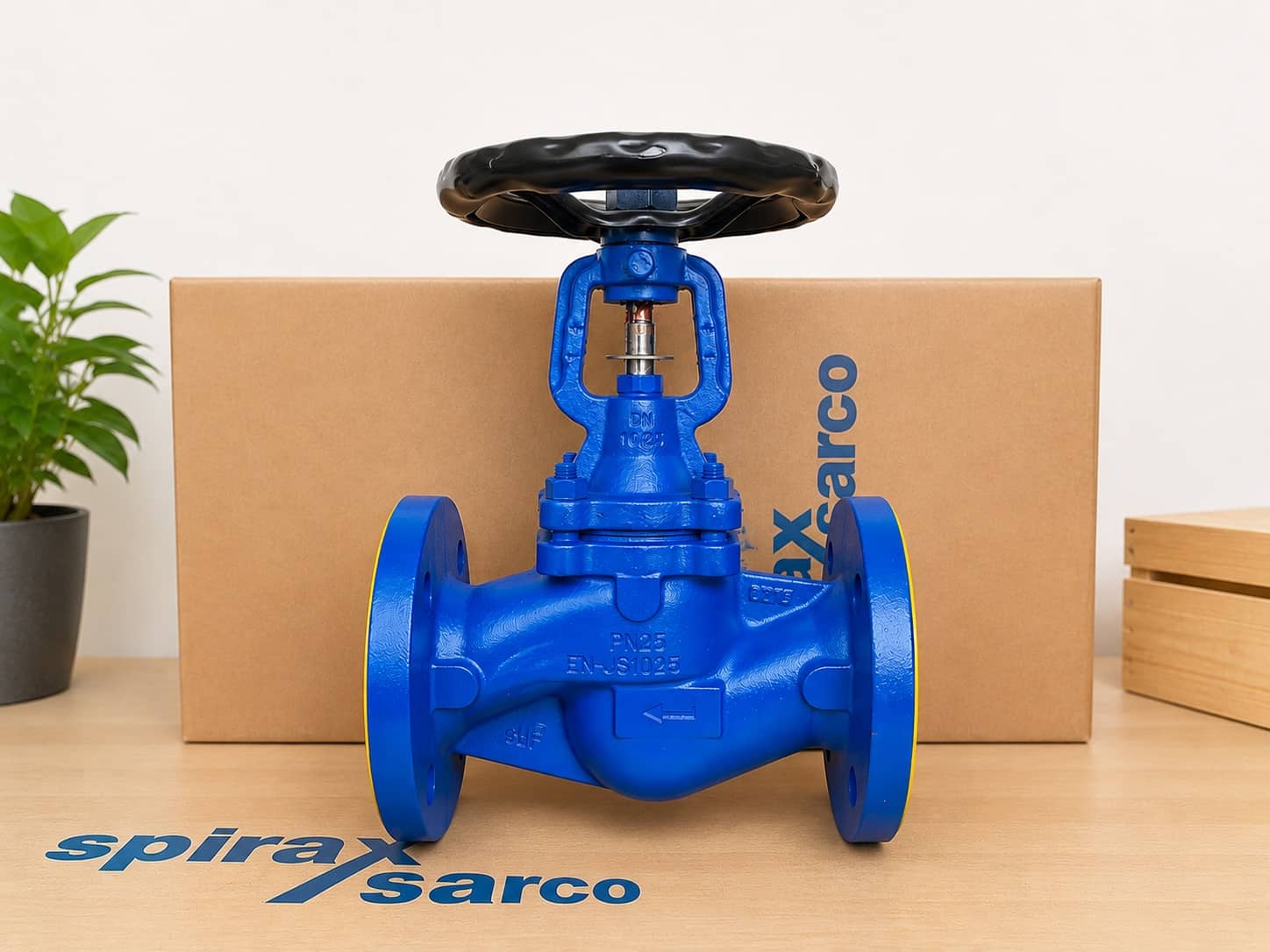

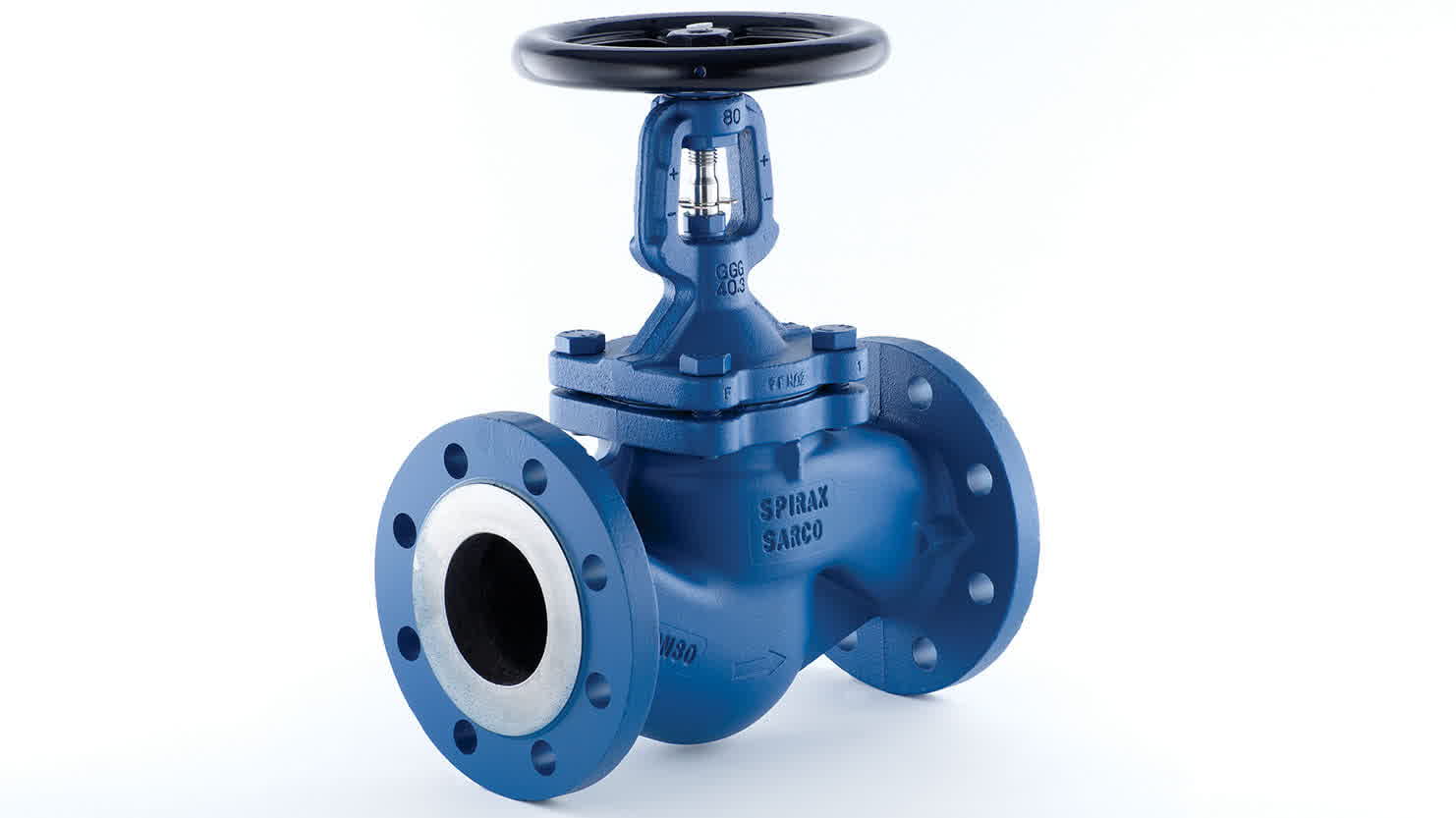

Запорный клапан Spirax Sarco BSA2T с сильфонным уплотнением

Где BSA2T находится в линейке с сильфонным уплотнением

Запорный клапан BSA2T с сильфонным уплотнением относится к семейству Spirax Sarco BSA и BSAT для пользователей, которым нужно надежное ручное отсечение с более строгим контролем внешней утечки по штоку, чем обычно дают традиционные запорные клапаны с набивкой. В актуальных материалах по семейству ветка BSA2 / BSA2T представляет вариант из высокопрочного чугуна и предназначена для задач с паром, конденсатом и более широкими промышленными жидкостями, где важны и надежное отсечение, и снижение потребности в обслуживании.

Почему конструкция с сильфонным уплотнением важна

Главная ценность BSA2T заключается в сильфонном уплотнении штока. Материалы по семейству позиционируют такую конструкцию как способ исключить утечку через сальник, повысить безопасность отсечения и уменьшить предотвратимые потери энергии в паровых системах. Поэтому клапан особенно актуален для зон установки, где требования к герметичности, чистоте работы и безопасной изоляции на время обслуживания важнее минимальной начальной стоимости.

Во всем семействе BSA и BSAT также используется двойное сильфонное уплотнение для увеличения ресурса. В сочетании с прочным ручным запорным форматом это помогает BSA2T подходить для применений, где клапан может долго оставаться в работе и где нежелателен частый доступ для повторного обслуживания.

Типичные среды и задачи установки

С учетом доступной документации по семейству BSA2T можно рассматривать для:

• изоляции паровых магистралей и ответвлений
• отсечения конденсата и горячей воды
• изоляции газовых и жидкостных технологических сред
• точек сервисной изоляции, где важен контроль внешней утечки
• задач, где наряду с отсечением может потребоваться ограниченное ручное дросселирование

Обзор по запорной арматуре также показывает, что такой тип клапана особенно уместен там, где ключевыми факторами выбора становятся безопасность обслуживания, контроль утечек и длительный срок службы в промышленных пароконденсатных системах.

Позиционирование по материалу корпуса, давлению и размерам

В актуальных исходных материалах по продуктовой линейке BSA2 / BSA2T обозначен как вариант из высокопрочного чугуна в семействе запорных клапанов с сильфонным уплотнением. Тот же источник связывает эту ветку с типичными рейтингами давления 16 бар или 25 бар в зависимости от исполнения и с размерами до DN250.

Такое позиционирование делает BSA2T практичным вариантом среднего диапазона для пользователей, которым нужен более надежный формат отсечения, чем у обычных сервисных запорных клапанов, но без перехода на более высоконапорные кованые или углеродисто-стальные ветки семейства.

Отсечение или дросселирование

В обозначении семейства версия T связана с исполнением с дросселирующей пробкой. Это означает, что BSA2T не ограничивается только функцией отсечения и может также поддерживать ограниченное ручное дросселирование или байпасные задачи, где требуется фиксированное рабочее положение.

При этом технические материалы по семейству прямо указывают, что у дросселирующего режима есть свои границы. Если клапан используется для регулирования, а не только для отсечения, нужно внимательно проверять перепад давления и требуемый расход, чтобы избежать шума, вибрации и лишнего износа. Та же документация также приводит рекомендации по максимально допустимому перепаду давления для дросселирования, причем для больших размеров ограничения становятся более жесткими.

Что уточнить перед окончательным выбором

Перед заказом или стандартизацией BSA2T в проекте все равно следует подтвердить:

• точный тип присоединения и стандарт фланца, необходимые на объекте
• требуемый класс давления для задачи
• фактический размер и целевой расход
• будет ли клапан использоваться только для отсечения или также для ограниченного дросселирования
• требуется ли с заказом сертификат EN 10204 3.1

Доступные материалы по семейству указывают, что BSA2 и BSA2T входят в число исполнений, которые могут поставляться с сертификатом EN 10204 3.1 по специальному указанию.
