Чугунный предохранительный клапан SV73 для защиты котлов и сосудов под давлением ASME
Spirax Sarco SV73 — полноподъемный клапан с полузатвором, чугунный корпус и нержавеющая начинка. Изготавливается в соответствии с разделами I и VIII Котельного и сосудного кода ASME и предназначен прежде всего для силовых котлов и невоспламеняемых сосудов, где требуются клапаны с клеймом ASME. Сертификация National Board of Boiler and Pressure Vessel Inspectors охватывает его конструкцию и пропускную способность; каждая задвижка может быть отклеймлена символом ASME «V» для раздела I или «UV» для раздела VIII, если это указано при заказе.
Для инженера, подбирающего защиту паровой установки, Spirax Sarco SV73 обеспечивает документированный путь от защищаемого оборудования к клапану: размер прохода, присоединение входа и выхода, давление настройки, среда сброса, допуск перепрессии и схема выпуска задаются совместно, а не как независимые параметры. Рисунки и подробные таблицы на этой странице содержат полные инженерные данные; это введение объясняет, что такое клапан, где он применяется и какие условия необходимо подтвердить перед заказом.
Назначение продукта и типичные применения
Полноподъемный предохранительный клапан быстро открывается, когда защищаемая система достигает давления настройки, обеспечивая площадь прохода, необходимую для контроля перепрессии. SV73 документирован для пара, воздуха и других инертных промышленных газов. Документированные применения включают защиту паровых систем после регуляторных станций; защиту на входе такого оборудования, как воздушные змеевики, теплообменники и технологические сосуды; защиту сосудов вспышечного восстановления в системах возврата конденсата; защиту воздушных ресиверов и пневмооборудования; а также паровые котлы и генераторы.
Одна характеристика SV73 определяет область его применения. Поскольку корпус, крышка и колпачок изготовлены из серого чугуна, клапан не подпадает под сферу действия Директивы о сосудах, работающих под давлением, поэтому SV73 не имеет маркировки CE и не должен использоваться на любых установках в пределах Европейского экономического пространства. Для применений внутри ЕЭП следует выбирать семейство клапанов, соответствующих PED. В своей документированной области Spirax Sarco SV73 подходит для силовых котлов и невоспламеняемых сосудов, где требуются клапаны с клеймом ASME раздела I или VIII.
Конструкция и принцип работы
SV73 — клапан с полузатвором и полным подъемом. Когда давление входа преодолевает сжатие пружины, узел седла и тарелки полностью отходит от сопла, обеспечивая быстрый сброс давления; клапан садится, когда давление системы падает ниже точки закрытия. Нержавеющая начинка — седло, тарелка, регулировочные кольца, шпиндели и пружинные шайбы — работает с чугунным корпусом, крышкой и колпачком, а открытая крышка с подъемным рычагом позволяет поднимать клапан вручную для испытаний.
Два регулирования определяют рабочее поведение. Давление настройки — это давление входа, при котором клапан начинает открываться, выбирается от 5 до 250 psi g; клапаны с клеймом ASME требуют минимального давления 15 psi g. Blowdown — перепад давления, необходимый для посадки клапана; он регулируется регулировочными кольцами при пусконаладке авторизованной организацией. Клапан поставляется опрессованным и опломбированным для предотвращения несанкционированной регулировки, приведенный коэффициент расхода составляет 0,955 для пара и для воздуха/газа.
Чугун — прочный и недорогой материал корпуса для котельных условий, но он хрупок по сравнению с ковким чугуном или сталью. Инструкции по монтажу и обслуживанию прямо это указывают: если клапан уронили при монтаже и есть риск повреждения, его нельзя использовать, пока завод не проведёт полную проверку и опрессовку. Те же инструкции рекомендуют утеплять впускной патрубок и корпус при установке клапана на открытом воздухе для снижения влияния перепадов температуры.
Диапазон давления и температуры
Корпус SV73 рассчитан на условие ANSI 250. Диапазон давления настройки — от 5 до 250 psi g, для клапанов с клеймом ASME — от 15 psi g. Максимальная температура 406 °F для клапанов с резьбовым входом и 446 °F с фланцевым входом; минимальная — -20 °F. График пределов давления и температуры в технической информации ниже обозначает область, где продукт запрещено применять, а также линию A-B для клапанов с фланцевым входом и линию C-D с резьбовым входом — именно эти кривые, а не только номинальные параметры, определяют безопасный рабочий контур.
| Параметр | Предел |
|---|---|
| Условие расчёта корпуса | ANSI 250 |
| Диапазон давления настройки | от 5 psi g мин. до 250 psi g макс. (15 psi g мин. для клейма ASME) |
| Максимальная температура | 406 °F резьбовый вход / 446 °F фланцевый вход |
| Минимальная температура | -20 °F |
| Перепрессия | 3% пар ASME I; 10% пар ASME VIII; 10% воздух/газ |
| Blowdown | 2-6% пар ASME I; 7% ASME VIII; 7% воздух/газ |
| Приведенный коэффициент расхода | 0,955 (пар и воздух/газ) |
| Максимально допустимое противодавление | 10% давления настройки |
| Гидравлическое испытание в холодном состоянии | 600 psi g макс. на входе |
Противодавлению следует уделить особое внимание при проектировании станции. Накапливающееся противодавление на выходе клапана снижает пропускную способность, и это жёсткий предел: противодавление не должно превышать 10% давления настройки по манометру. Выпускной трубопровод должен отводиться в безопасную зону, поддерживаться независимо от клапана и иметь дренаж в низших точках.
Размеры, присоединения и выбор прохода
SV73 предлагается в резьбовых и фланцевых исполнениях от 1½" x 2½" до 6" x 8". Резьбовый вариант использует вход и выход NPT женского типа от 1½" x 2½" до 3" x 4". Фланцевые варианты сочетают вход ANSI 250 RF с резьбовым выходом NPT (1½" x 2½" до 3" x 4") или выходом ANSI 125 FF (3" x 4" до 6" x 8"). На всех размерах установлен дренажный патрубок ½" NPT. Буквы прохода от J до R, площади прохода от 1,374 до 17,123 кв. дюймов; таблица размеров, весов и проходов в технической информации перечисляет все комбинации размеров.
Выбор прохода — основной расчёт: требуемая пропускная способность сброса, давление настройки, допуск перепрессии и раздел ASME определяют букву прохода, которая в свою очередь фиксирует буквы размера и присоединения в коде заказа. Формулы расчёта и таблица поправки на перегрев приведены в технической информации, чтобы выполнить расчёт по приведённому коэффициенту расхода клапана.
Заказ и что подтвердить перед покупкой
Каждый SV73 заказывается по коду подбора SV7: серия SV7, конструкция 3 (чугун), раздел ASME (V — раздел I, U — раздел VIII или пусто — без клейма), буква размера и присоединения, буква прохода и давление настройки. Документированный пример — SV73-V-AJ-180, клапан раздела I с настройкой 180 psi g. Давления ниже 15 psi g не клеймятся ASME, клеймо National Board «V» или «UV» указывается при заказе. Каждый клапан поставляется с Typical Test Report, указывающим давление настройки и гидравлического испытания; сертификат материала EN 10204 3,1 доступен по запросу.
Основные требования монтажа, пуска и обслуживания
Ось пружинной коробки устанавливается вертикально над клапаном. Присоединение между сосудом и клапаном должно иметь площадь не менее входа клапана, а запорная арматура между защищаемым сосудом и предохранительным клапаном не допускается, кроме как разрешено ASME раздел VIII UG-135(e). Потеря давления на входе не должна превышать 3% разницы между давлением настройки и наложенным противодавлением при сбросе, а клапан устанавливается в 8-10 диаметров трубы после сужающих/расширяющих фитингов и отводов для исключения хлопков и удара. Перед установкой клапана трубопровод продувается, а сам клапан осматривается на предмет повреждений.
При пуске давление настройки проверяют повышением давления системы, перепрессию сверяют с допуском 3% или 10% для раздела ASME и подтверждают посадку клапана при нормальном рабочем давлении. Подъемной рычаг допускается применять только при давлении системы не менее 85% давления настройки. Плановое обслуживание продолжается в работе: визуальный осмотр каждые два месяца и полное давление испытание не реже одного раза в год. Клапаны, не открывающиеся в пределах 103% (ASME I) или 110% (ASME VIII) номинального давления настройки или работающие с нарушениями, должны быть сняты для замены или ремонта на авторизованной ASME площадке. Утечку никогда нельзя останавливать сжатием пружины или заклиниванием клапана. Полные требования к монтажу, эксплуатации и обслуживанию см. в руководстве по монтажу и обслуживанию SV73 в разделе документов ниже.
Место SV73 в защите установки
Предохранительные клапаны — элемент полной системы защиты от перепрессии. Spirax Sarco SV73 работает рядом с другим оборудованием паровой установки — регуляторными станциями, трубопроводы которых он защищает, сосудами и котлами, которые охраняет, и более широким семейством предохранительных клапанов для задач за пределами его чугунного диапазона. Если защищаемая система работает внутри ЕЭП, превышает номинал корпуса ANSI 250 или требует клапан с маркировкой PED, следует выбрать другую модель ряда, а не использовать SV73 за пределами его документированных пределов.
Резюме
Spirax Sarco SV73 — полноподъемный клапан с полузатвором ASME разделов I и VIII, чугунный корпус с нержавеющей начинкой, входные размеры от 1½" до 6" в резьбовых и фланцевых исполнениях. Он сочетает сертифицированную National Board конструкцию и пропускную способность, диапазон настройки 5-250 psi g, приведённый коэффициент расхода 0,955 и предел противодавления 10% от настройки. Документированные задачи охватывают силовые котлы, невоспламеняемые сосуды, а также системы пара, воздуха и инертных газов, оставаясь в границах, которые серый чугун ставит вне сферы PED и вне ЕЭП. Совместное подтверждение раздела ASME, прохода, присоединения, давления настройки и схемы сброса превращает этот выбор в соответствующее применению защищённое устройство с клеймом.
Область действия этой технической информации
Этот фрагмент сохраняет техническую информацию SV73 из TI-S13-25, CTLS Issue 13. Исходный лист данных охватывает только чугунный предохранительный клапан SV73. Местное законодательство может ограничивать применение продукта значениями ниже указанных. В интересах развития и улучшения продукта Spirax Sarco оставляет за собой право изменять спецификацию без уведомления.
Описание
Клапаны серии SV73 из чугуна изготавливаются в соответствии с разделами I и VIII Котельного и сосудного кода ASME. Они предназначены прежде всего для силовых котлов и невоспламеняемых сосудов, где требуются клапаны с клеймом ASME разделов I и VIII.
Применения

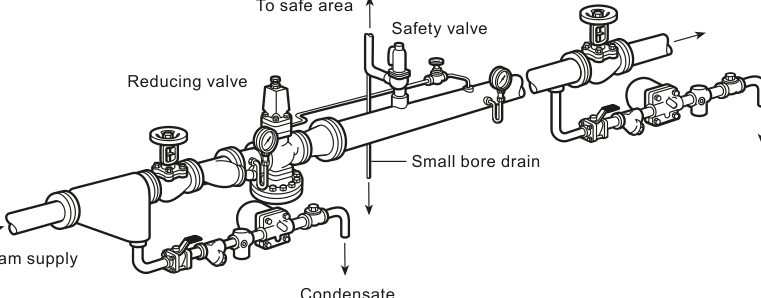

- Защита паровых систем после регуляторных станций давления, на входе такого оборудования, как воздушные змеевики, теплообменники и технологические сосуды.
- Применение на сосудах вспышечного восстановления в системах возврата конденсата для защиты сосудов.
- Защита воздушных систем от перепрессии ресиверов и пневмооборудования.
- Паровые котлы и генераторы.
Доступные типы
SV73 поставляется с чугунным корпусом и нержавеющей начинкой в размерах прохода от «J» до «R». Имеет открытую крышку с подъемным рычагом и доступен с резьбовыми или фланцевыми присоединениями.
Сертификация
Для каждого клапана в стандартной комплектации предоставляется Typical Test Report производителя, включающий давление настройки и гидравлического испытания. По запросу доступен сертификат материала по EN 10204 3,1.
Стандарты и одобрения
- Одобрено National Board of Boiler and Pressure Vessel Inspectors по разделам I и VIII Котельного и сосудного кода ASME.
- Плотность по седлу соответствует ANSI/API STD 527-1992.
- Если требуется клеймо National Board «V» или «UV», это необходимо указать при заказе.
Важное замечание: предохранительные клапаны SV73 не имеют маркировки CE и поэтому не должны применяться в пределах ЕЭП.
Размеры и концевые присоединения
| Вход | Выход | Схема присоединения |
|---|---|---|
| 1½" x 2½" до 3" x 4" | 1½" x 2½" до 3" x 4" | Вход/выход резьбовой женский NPT |
| 1½" x 2½" до 3" x 4" | 1½" x 2½" до 3" x 4" | Вход фланцевый ANSI класс 250 RF, выход резьбовой женский NPT |
| 3" x 4" до 6" x 8" | 3" x 4" до 6" x 8" | Вход фланцевый ANSI класс 250 RF, выход фланцевый ANSI класс 125 FF |
Примечание: дренажный патрубок ½" NPT на всех размерах клапана.
Пределы давления и температуры
| Показатель | Значение |
|---|---|
| Условие расчёта корпуса | ANSI 250 |
| Диапазон настройки — максимум | 250 psi g |
| Диапазон настройки — минимум | 5 psi g |
| Температура — максимум (резьбовый вход) | 406 °F |
| Температура — максимум (фланцевый вход) | 446 °F |
| Температура — минимум | -20 °F |
| Перепрессия — пар ASME I | 3% |
| Перепрессия — пар ASME VIII | 10% |
| Перепрессия — воздух/газ | 10% |
| Пределы blowdown — пар ASME I | 2 - 6% |
| Пределы blowdown — пар ASME VIII | 7% |
| Пределы blowdown — воздух/газ | 7% |
| Приведенный коэффициент расхода — пар | 0.955 |
| Приведенный коэффициент расхода — воздух/газ | 0.955 |
| Максимально допустимое противодавление | 10% давления настройки |
| Давление гидравлического испытания в холодном состоянии | 600 psi g макс. на входе |

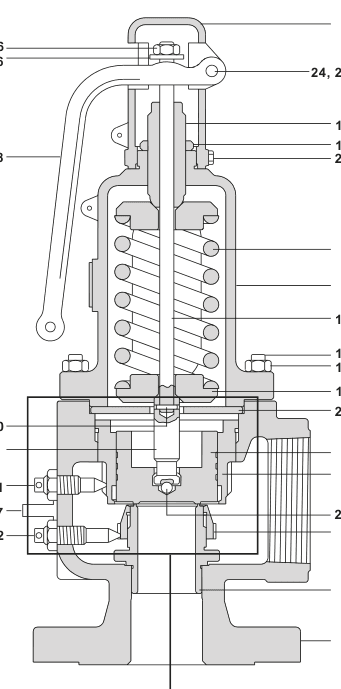

Материалы
| № | Деталь | Материал |
|---|---|---|
| 1 | Корпус | Чугун, ASTM A126 Class B |
| 2 | Седло | Нержавеющая сталь, ASTM A351 Grade CF8 |
| 3 | Крышка | Чугун, ASTM A126 Class B |
| 4 | Колпачок | Чугун, ASTM A126 Class B |
| 5 | Тарелка | Нержавеющая сталь, ASTM A217 CA15 |
| 6 | Пружина | Хромованадиевая легированная сталь |
| 7 | Верхнее регулировочное кольцо | Нержавеющая сталь, ASTM A351 Grade CF8 |
| 8 | Нижнее регулировочное кольцо | Нержавеющая сталь, ASTM A351 Grade CF8 |
| 9 | Шпиндель (нижний) | Нержавеющая сталь, ASTM A182/A182M-18 F6A Class 3 |
| 10 | Шпиндель (верхний) | Нержавеющая сталь, ASTM A479 Type 410 |
| 11 | Пружинные шайбы (2 шт.) | Сталь, ASTM A105 |
| 12 | Шпилька крышки | Сталь, ASTM A193 Grade B7 |
| 13 | Гайка крышки | Сталь, ASTM A194 Grade 2H |
| 14 | Регулировочный винт | Нержавеющая сталь, ASTM A479 Type 410 |
| 15 | Гайка регулировочного винта | Углеродистая сталь |
| 16 | Кольцо сброса | Углеродистая сталь |
| 17 | Стопорные гайки (2 шт.) | Углеродистая сталь |
| 18 | Подъемный рычаг | Серый чугун |
| 20 | Стопорный винт колпачка | Углеродистая сталь |
| 21 | Шпилька верхнего регулировочного кольца | Нержавеющая сталь |
| 22 | Шпилька нижнего регулировочного кольца | Нержавеющая сталь |

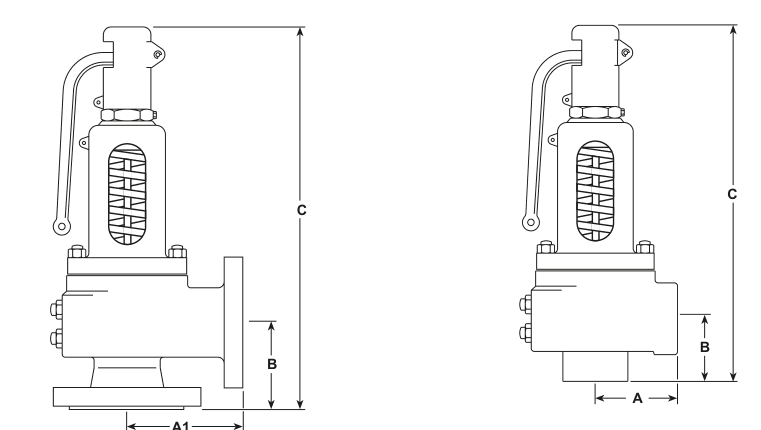

Размеры, вес и размеры прохода (приблизительно) в дюймах и фунтах
| Размер входа | Присоединение входа | Размер выхода | Присоединение выхода | Проход | A (дюйм) | A1 (дюйм) | B (дюйм) | C (дюйм) | Вес (фунт) |
|---|---|---|---|---|---|---|---|---|---|
| 1½" | NPT | 2½" | NPT | J | 3.5 | - | 4.3 | 15.8 | 33 |
| 2" | NPT | 3" | NPT | K | 4.0 | - | 4.6 | 17.1 | 46 |
| 2½" | NPT | 4" | NPT | L | 4.6 | - | 5.5 | 18.5 | 66 |
| 3" | NPT | 4" | NPT | M | 5.1 | - | 5.6 | 24.3 | 93 |
| 1½" | ANSI 250 | 2½" | NPT | J | 3.5 | - | 4.3 | 15.8 | 38 |
| 2" | ANSI 250 | 2½" | NPT | J | 3.5 | - | 4.3 | 15.8 | 40 |
| 2" | ANSI 250 | 3" | NPT | K | 4.0 | - | 4.6 | 17.1 | 49 |
| 2½" | ANSI 250 | 3" | NPT | K | 4.0 | - | 4.6 | 17.1 | 51 |
| 2½" | ANSI 250 | 4" | NPT | L | 4.6 | - | 5.5 | 19.5 | 71 |
| 3" | ANSI 250 | 4" | NPT | L | 4.6 | - | 5.5 | 19.5 | 73 |
| 3" | ANSI 250 | 4" | NPT | M | 5.1 | - | 5.4 | 24.3 | 101 |
| 3" | ANSI 250 | 4" | ANSI 125 | L | - | 5.5 | 5.5 | 19.5 | 82 |
| 3" | ANSI 250 | 4" | ANSI 125 | M | - | 5.5 | 5.4 | 24.3 | 110 |
| 4" | ANSI 250 | 6" | ANSI 125 | N | - | 7.1 | 6.8 | 26.5 | 187 |
| 4" | ANSI 250 | 6" | ANSI 125 | P | - | 7.1 | 6.8 | 28.5 | 196 |
| 6" | ANSI 250 | 8" | ANSI 125 | Q | - | 9.3 | 9.3 | 34.5 | 355 |
| 6" | ANSI 250 | 8" | ANSI 125 | R | - | 10.0 | 10.9 | 43.9 | 595 |
Информация по подбору предохранительных клапанов
Для парового применения требуемая площадь прохода A (кв. дюйм) рассчитывается по давлению сброса P, температуре входа T и требуемой паропроизводительности с приведенным коэффициентом расхода Kd = 0,955 и коэффициентом поправки на перегрев Ksh. Где P = давление сбросе в фунтах на квадратный дюйм абсолютное = давление настройки (psi g) + перепрессия + 14,7, причём перепрессия составляет 3% или 2 psi в зависимости от большего значения; T = температура входа в °F абсолютных (°F плюс 460); Ksh = коэффициент поправки на перегрев из Таблицы 1. Для испарителей органических жидкостей и воздуха/газа применяются соответствующие формулы паропроизводительности со средней молекулярной массой M, константой потока газа/пара C и коэффициентом сжимаемости Z.
| Общая температура пара °F | Диапазон Ksh по давлением настройки |
|---|---|
| 250 (температура насыщенного пара) | 1.00 |
| 280 | 1.00 |
| 300 | 1.00 |
| 320 | 1.00 |
| 340 | 0.99 - 1.00 |
| 360 | 0.99 - 1.00 |
| 380 | 0.98 - 1.00 |
| 400 | 0.98 - 1.00 |
| 420 | 0.97 - 1.00 |
Подбор и выбор следует выполнять по руководству Spirax Sarco по подбору предохранительных клапанов в учебных материалах по паровой технике.
Руководство по выбору и заказу
| Элемент | Варианты |
|---|---|
| Номер серии | SV7 |
| Конструкция | 3 = чугун |
| Раздел ASME | V = раздел I Кода ASME; U = раздел VIII Кода ASME; пусто = клапан без клейма |
| Размер и присоединение | A = 1½" NPT x 2½" NPT; B = 2" NPT x 3" NPT; C = 2½" NPT x 4" NPT; D = 3" NPT x 4" NPT; E = 1½" ANSI 250 x 2½" NPT; F = 2" ANSI 250 x 2½" NPT; G = 2" ANSI 250 x 3" NPT; H = 2½" ANSI 250 x 3" NPT; I = 2½" ANSI 250 x 4" NPT; J = 3" ANSI 250 x 4" NPT; L = 3" ANSI 250 x 4" ANSI 125; N = 4" ANSI 250 x 6" ANSI 125; Q = 6" ANSI 250 x 8" ANSI 125 |
| Фактическая площадь прохода (кв. дюйм) | J = 1.374; K = 1.968; L = 3.054; M = 3.846; N = 4.633; P = 6.830; Q = 11.811; R = 17.123 |
| Давление настройки | Указать давление настройки от 5 psi g до 250 psi g |
Пример заказа: 1 предохранительный клапан Spirax Sarco SV73-V-AJ-180 с давлением настройки 180 psi g.
Область действия и безопасное применение
Этот фрагмент монтажа и обслуживания сохраняет инструкции, применимые к SV73, из IM-S13-33, CTLS Issue 10. Исходное руководство также охватывает SV74; содержимое, применимое только к SV74 — его пределы давления/температуры, строки размеров, строки материалов и маркировка PED — исключено с этой страницы SV73. Безопасная работа клапана гарантирована только при его правильном монтаже, пуске и обслуживании квалифицированным персоналом в соответствии с инструкциями. Также должны соблюдаться общие инструкции по монтажу и безопасности для трубопроводов и установок, а также правильное использование инструмента и средств безопасности.
1. Инструкции по безопасности
1.1 Назначение
- Сверяясь с этими инструкциями по монтажу и обслуживанию, шильдиком и техническим листом, проверьте, что продукт пригоден для предполагаемого применения.
- Корпус, крышка и колпачок предохранительного клапана SV73 изготовлены из серого чугуна, поэтому клапан не подпадает под сферу действия Директивы о сосудах под давлением. Поэтому SV73 не может применяться на любых установках внутри ЕС.
- SV73 специально разработан для пара, воздуха и инертных промышленных газов.
- Проверьте пригодность материала, давление и температуру, а их максимальные и минимальные значения. Если максимальные рабочие пределы продукта ниже, чем у системы, в которую он устанавливается, или отказ продукта может привести к опасной перепрессии или перегреву, убедитесь, что в системе предусмотрено защитное устройство, предотвращающее такие превышения.
- Определите правильное положение монтажа и направление потока среды. Продукты Spirax Sarco не предназначены для восприятия внешних напряжений, наводимых системой, к которой они присоединены; установщик обязан учитывать эти напряжения и принять надлежащие меры по их минимизации.
- Снимите защитные крышки со всех присоединений и защитную плёнку со шильдиков перед установкой на паре или других высокотемпературных применениях.
1.2-1.13 Доступ, опасности, наряды и обращение
Обеспечьте безопасный доступ и при необходимости ограждённую рабочую площадку перед работой с продуктом; при необходимости организуйте подходящее грузоподъёмное оборудование. Обеспечьте достаточное освещение, особенно для детальной или сложной работы. Учитывайте, что есть или было в трубопроводе — горючие материалы, вредные для здоровья вещества и экстремальные температуры — и окружающую среду, включая зоны взрывоопасности, недостаток кислорода, опасные газы, горячие поверхности, пожарную опасность, чрезмерный шум и движущиеся машины.
Учитывайте влияние планируемой работы на всю систему: закрытие запорной арматуры или отключение электричества не должно ставить под угрозу другие части системы или персонал, а запорную арматуру необходимо открывать и закрывать постепенно, чтобы избежать гидроударов. Убедитесь, что любое давление отсечено и безопасно сброшено в атмосферу; предусмотрьте двойную отсечку и не считайте систему разгруженной, даже если манометр показывает ноль. Дайте температуре нормализоваться после отсечки, чтобы избежать ожогов. Имейте подходящий инструмент и расходные материалы и используйте только оригинальные запчасти. Оцените потребность в защитной одежде и соблюдайте систему нарядов-допусков. Вся работа должна выполняться или контролироваться компетентным персоналом.
1.13-1.17 Остаточные опасности и специфическая безопасность продукта
При нормальной эксплуатации наружная поверхность продукта может быть очень горячей. При максимально допустимых условиях температура поверхности может превышать 350 °C. Продукт не следует разбирать, предварительно не сняв сжатие регулировочной пружины. Если клапан устанавливается на открытом воздухе, впускной патрубок и корпус необходимо утеплить для снижения влияния перепадов температуры. Если не указано иное, продукт пригоден для переработки, и при надлежащей утилизации экологической опасности не ожидается. При возврате продуктов Spirax Sarco предоставьте письменную информацию о возможных опасностях и необходимых мерах предосторожности.
1.18 Безопасная работа с чугунными продуктами на паре
Чугунные продукты часто встречаются в паровых системах и системах конденсата. При правильной установке с соблюдением лучших практик паровой техники это совершенно безопасно. Однако из-за механических свойств материал менее терпим, чем ковкий чугун или сталь. Чугун хрупок: если продукт уронили при установке и есть риск повреждения, его нельзя использовать, пока завод не проведёт полную проверку и опрессовку. Необходимо соблюдать лучшие инженерные практики, предотвращающие гидроудар и обеспечивающие безопасные условия работы в паровой системе.
2. Общая информация о продукте
2.1 Описание
Серия SV7 — полноподъемный клапан с полузатвором для пара, воздуха и других инертных промышленных газов. Он предназначен прежде всего для силовых котлов и невоспламеняемых сосудов и соответствует разделам I и VIII Котельного и сосудного кода ASME. SV73 имеет серый чугунный корпус и нержавеющую начинку в размерах прохода от «J» до «R».
2.2 Стандарты, одобрения и сертификация
SV7 разработан в соответствии с разделами I и VIII Кодов ASME котлов и сосудов под давлением. National Board of Boiler and Pressure Vessel Inspectors сертифицирует конструкцию и пропускную способность. Каждый клапан может быть отклеймлен символом ASME «UV» для клапанов раздела VIII или «V» для раздела I. Плотность по седлу соответствует ASME/API STD 527-1992. Для каждого клапана в стандартной комплектации предоставляется Typical Test Report производителя, включающий давление настройки и гидравлического испытания; сертификат материала EN 10204 3,1 также доступен по запросу.
2.3 Размеры и концевые присоединения
| Тип | Вход | Выход |
|---|---|---|
| SV73 | 1½" x 2½" до 3" x 4", резьбовой женский NPT | Резьбовой женский NPT |
| SV73 | 1½" x 2½" до 3" x 4", фланцевый ASME 250 | Резьбовой женский NPT |
| SV73 | 3" x 4" до 6" x 8", фланцевый ASME 250 | Фланцевый ASME 125 |
Примечание: дренажный патрубок ½" NPT на всех размерах клапана.

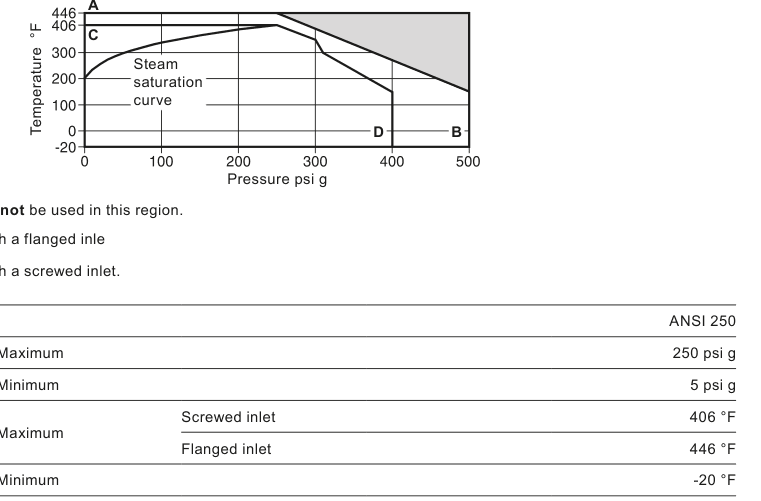

2.4 Пределы давления и температуры
При необходимости свяжитесь со Spirax Sarco, чтобы получить сведения о максимально допустимых пределах, которые может выдержать корпус.
| Показатель | Значение |
|---|---|
| Условие расчёта корпуса | ANSI 250 |
| Диапазон настройки — максимум / минимум | 250 psi g / 5 psi g (минимум 15 psi g с клеймом ASME) |
| Расчётная температура — максимум | 406 °F резьбовый вход / 446 °F фланцевый вход |
| Расчётная температура — минимум | -20 °F |
| Рабочая температура — максимум | 406 °F резьбовый вход / 446 °F фланцевый вход |
| Перепрессия | ASME I пар 3%; ASME VIII пар 10%; воздух/газ 10% |
| Пределы blowdown | ASME I пар 2-6%; ASME VIII 7%; воздух/газ 7% |
| Приведенный коэффициент расхода | пар 0,955; воздух/газ 0,955 |
| Максимально допустимое противодавление | 10% давления настройки |
| Давление гидравлического испытания в холодном состоянии | 600 psi g макс. на входе |
Продукт запрещено применять в запретной области графика давления/температуры; A-B — предел для клапанов с фланцевым входом, C-D — с резьбовым входом. График приведён в технической информации.
2.5 Выбор и заказ
SV73 подбирается по коду SV7: серия SV7, конструкция 3 (чугун), раздел ASME V (раздел I), U (раздел VIII) или пусто (без клейма), буква размера и присоединения, буква прохода и давление настройки. Давления ниже 15 psi g не клеймятся ASME. Пример заказа: 1 предохранительный клапан Spirax Sarco SV73-V-AJ с давлением настройки 180 psi g (12,5 бар).
3-4. Поставка и обращение
Внутренние детали предохранительного клапана SV7 точно обрабатываются и собираются для поддержания идеального соосности. Грубое обращение может повредить седла или вызвать достаточное несоосность, приводящую к утечкам или нестабильной работе. С предохранительными клапанами следует обращаться бережно. Перед установкой они должны оставаться в упаковке поставщика и храниться в чистом, сухом, крытом помещении, отдельно от других клапанов, фитингов и трубопроводов.
5. Перед установкой клапана
- Убедитесь, что монтаж трубопровода подходит для клапана.
- Проверьте, что данные на шильдике предохранительного клапана соответствуют установке и процессу.
- Продуйте трубопровод, чтобы убедиться, что он полностью свободен от посторонних частиц, которые могут попасть на седло клапана и вызвать повреждение, приводящее к утечке. Продувку необходимо выполнить до установки предохранительного клапана.
- Снимите всю упаковку и защитные фланцевые крышки. Не допускайте попадания грязи или накипи внутрь клапана перед установкой.
- Осмотрите клапан визуально на предмет видимых повреждений. Убедитесь, что все провода и уплотнения целы.
- Убедитесь, что клапан выставлен на правильное давление.

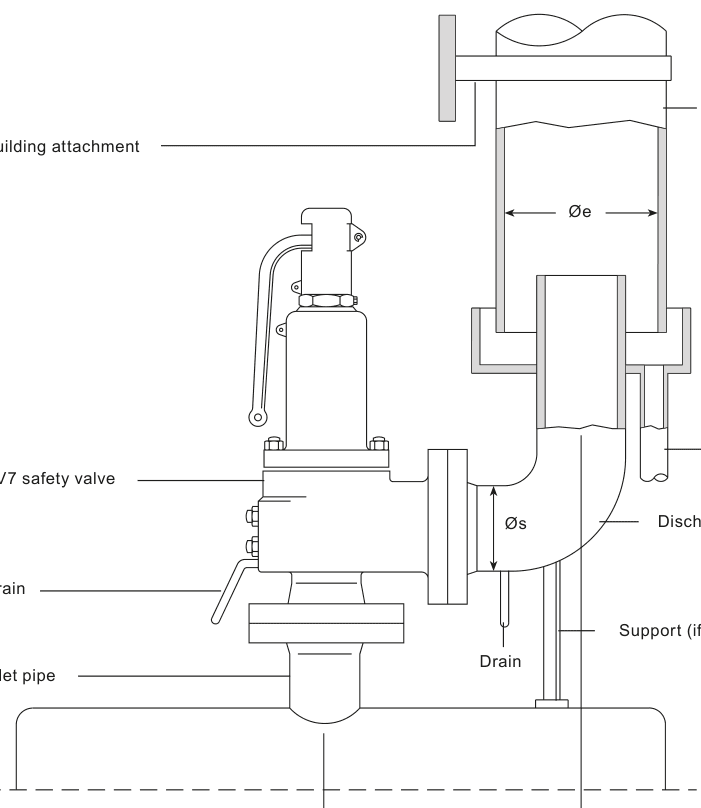

6. Монтаж
Предохранительный клапан всегда устанавливается с вертикальной осью пружинной коробки над клапаном. Присоединение между клапаном и котлом или сосудом должно иметь площадь не менее входа клапана. Для клапанов ASME раздела VIII клапан подключается к сосуду в паровом пространстве над содержащейся жидкостью или к трубопроводу, подключённому к паровому пространству защищаемого сосуда.
Примечание: запорная арматура не допускается между сосудом и предохранительным/сбросным клапаном, а также на выпуске в атмосферу, за исключением случаев, разрешённых ASME раздел VIII UG-135(e).
7. Предотвращение повреждений
Чрезмерная потеря давления на входе предохранительного клапана при его работе вызывает крайне быстрое открытие и закрытие клапана, наблюдаемое как хлопки или удары. Это может снизить пропускную способность, а также повредить рабочие поверхности седла и другие детали клапана. Когда нормальное давление восстанавливается, клапан может течь.
- Потеря давления на входе не должна превышать 3% разницы между давлением настройки и наложенным противодавлением при сбросе.
- Клапан должен устанавливаться в 8-10 диаметров трубы после сужающих/расширяющих фитингов и отводов.
- Впускные отводы должны следовать документированным схемам: площадь входа должна быть примерно вдвое больше площади отвода, а радиус изгиба не меньше диаметра входа.
8. Пуск
- После установки клапана проверьте отсутствие утечек на присоединениях входа и выхода.
- Проверьте давление настройки клапана, повышая давление системы. Убедитесь, что клапан работает правильно при указанном на шильдике давлении настройки.
- Проверьте, что перепрессия ограничена 3% давления настройки (применения ASME I) или 10% (ASME VIII).
- Снизьте давление системы до нормального рабочего и проверьте посадку предохранительного клапана.
9. Испытания в процессе эксплуатации
Примечание: при испытании предохранительных клапанов используйте надлежащую защиту от чрезмерного тепла и шума.
Рекомендуется регулярно испытывать предохранительный клапан для проверки правильной работы в рамках документированной и контролируемой процедуры. Частота испытаний зависит от применения и состояния системы; подходящий интервал должен определить пользователь или соответствующая страховая компания. SV7 можно приводить вручную с помощью испытательного рычага, когда давление системы составляет не менее 85% давления настройки, либо аккуратно повышать давление системы до срабатывания клапана.
10. Обслуживание
Все предохранительные клапаны должны проходить плановое обслуживание. Предохранительные клапаны SV7 испытываются на 100% и затем пломбируются для предотвращения несанкционированной регулировки или ремонта. Клапаны следует регулярно осматривать для обеспечения непрерывной безопасной работы и долгого срока службы: рекомендуется визуальный осмотр каждые два месяцы в работе, за ним — полное давление испытание не реже одного раза в год.
Любой клапан, не открывающийся в пределах 103% (ASME I) или 110% (ASME VIII) давления настройки на шильдике или работающий с нарушениями открытия/закрытия, должен быть снят для замены или ремонта. Никогда не пытайтесь остановить утечку сжатием пружины или заклиниванием клапана. Для ремонта и перенастройки клапанов с клеймом ASME разделов I и VIII необходимо использовать авторизованные и одобренные ASME ремонтные площадки.
