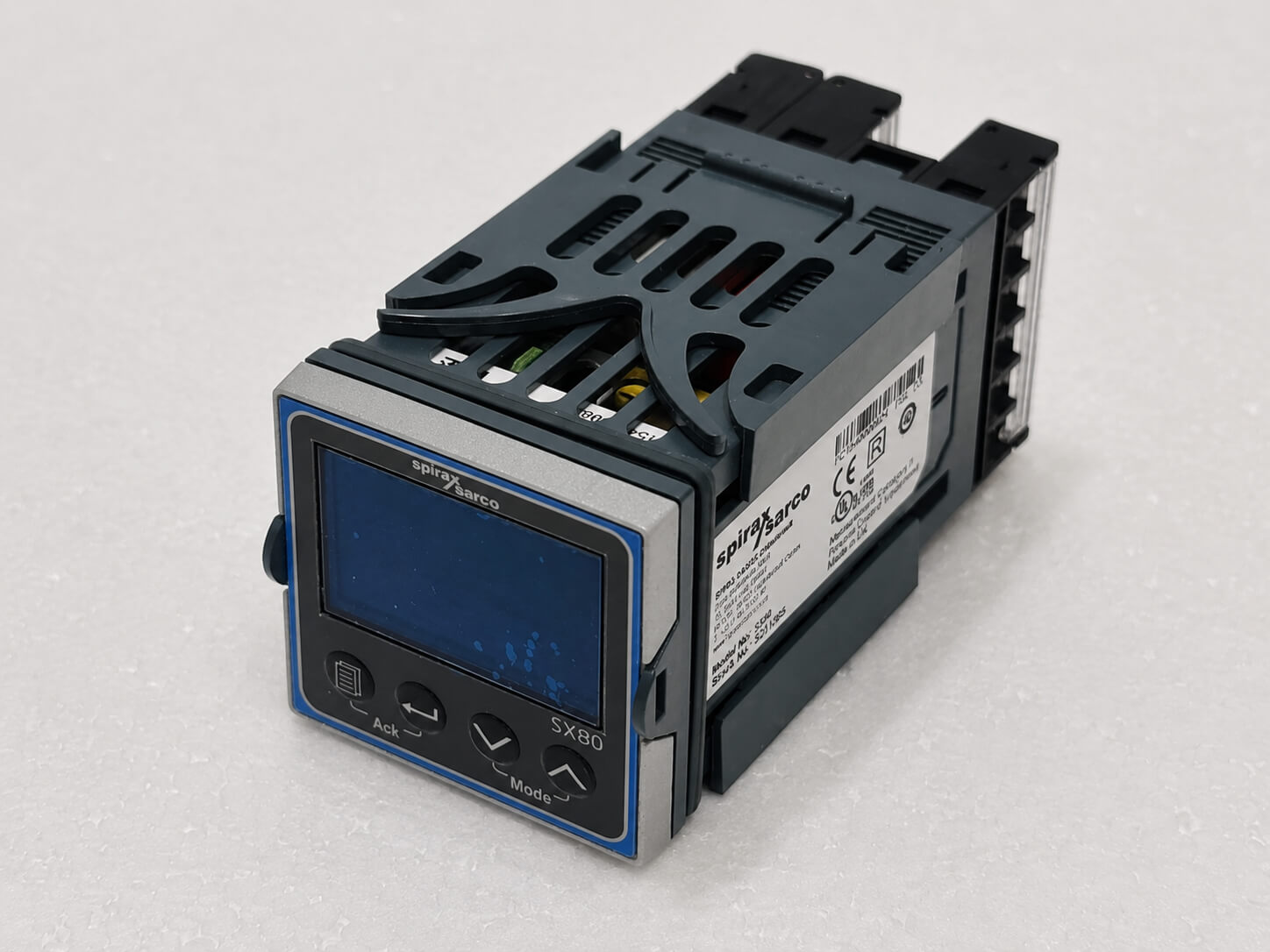

Контроллер процесса SX80

Место SX80 в линейке систем управления

SX80 — контроллер процесса формата 1/16 DIN в линейке Spirax Sarco позиционеров, контроллеров и датчиков. Он предназначен для промышленных задач управления температурой, давлением и другими технологическими переменными и может работать совместно с пневматическими регулирующими клапанами, электронными приборами и электрическими исполнительными механизмами Spirax Sarco.

По сравнению с SX90 (1/8 DIN, 6 выходов, с цифровой связью) SX80 компактнее и имеет 3 выхода, что делает его подходящим для стандартных задач управления без необходимости цифровой связи.

Особенности продукта

SX80 поддерживает универсальный вход, принимая сигналы от термометров сопротивления (трёхпроводной Pt100), термопар (K, J, N, R, S, B, L, T, C и пользовательские), а также сигналы 4-20 мА и мВ. На выходе устройство предоставляет 3-точечный выход VMD для управления клапанами с электроприводом, аналоговый выход 4-20 мА для непрерывного регулирования и реле аварийной сигнализации.

Основные функции:

• 3 уставки, поддержка удалённой уставки
• PID автонастройка (однократная или с фиксированной собственной частотой)
• 5-символьный быстрый код для упрощённой настройки на объекте
• LCD-дисплей с прокруткой текста для отображения состояния процесса
• Встроенное питание 18 ВDC / 30 мА для питания внешнего передатчика
• Переключение ручной/автоматический режим с клавиатуры
• Настройка пропорциональной зоны, времени интегрирования, времени дифференцирования, гистерезиса и других параметров

Основные технические характеристики

Параметр	Значение
Монтаж	Панельный, 1/16 DIN
Питание	85–265 В переменного тока
Макс. потребление	6 Вт
Степень защиты	Передняя панель IP65 / NEMA 4X
Условия эксплуатации	0–55 °C, 5–85% RH
Точность калибровки	Менее ±0,25% (±1 LSD)
Частота дискретизации	4 Гц (250 мс)
Количество уставок	3
Контактная мощность реле	Макс. 2 А @ 264 В переменного тока
Масса	250 г
Сертификация	CE (93/68/EEC, EN 61010-1)

Монтаж и подбор

SX80 предназначен для встраивания в панель; монтажное отверстие должно соответствовать стандарту 1/16 DIN, а за передней панелью устанавливается уплотнительная прокладка IP65. Монтаж, пусконаладку и обслуживание должны выполнять квалифицированные специалисты.

Перед запросом или выбором рекомендуется подтвердить:

• Тип входного сигнала (RTD, термопара, мА или мВ) и диапазон измерения
• Требования к конфигурации выхода (VMD, 4-20 мА, реле аварийной сигнализации)
• Необходимость питания передатчика (18 ВDC / 30 мА)
• Размер монтажного отверстия и глубину установки
• Соответствие условий окружающей среды рабочим характеристикам (не предназначен для взрывоопасных или агрессивных сред)
• Необходимость подбора датчика давления или температуры

Покрытие документации

Техническая информация SX80 (TI-P323-28) включает описание продукта, характеристики универсальных входов и выходов, параметры функций управления и данные о сертификации. Руководство по монтажу и обслуживанию (IM-P323-32) содержит требования безопасности, монтаж на панели, подключение клемм, настройку быстрых кодов, процедуры пусконаладки и регламент обслуживания.

Для настройки и пусконаладки на объекте быстрые коды и схемы подключения являются первым справочным материалом по SX80.
