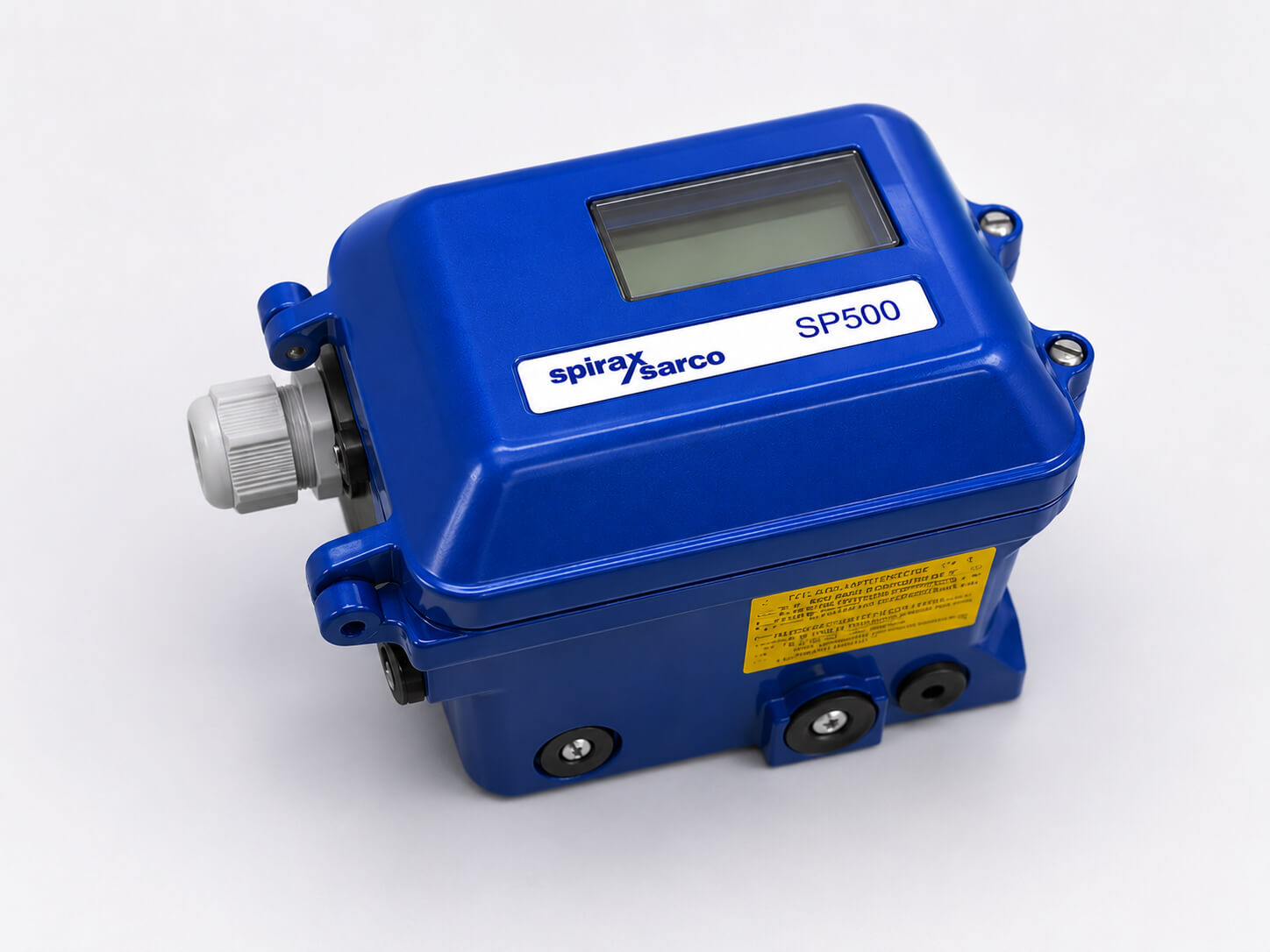

Позиционер Spirax Sarco SP500
Spirax Sarco SP500 — усовершенствованный электропневматический позиционер с питанием от токовой петли для линейных и поворотных на 90 градусов пневматических клапанов. Он использует сигнал 4-20 мА, бесконтактную обратную связь по положению, пьезоклапан и автоматическую коррекцию пневматического выхода, а также опциональный HART-протокол и расширенные диагностические функции.
Ключевые факты
Место SP500 в линейке управления
SP500 относится к линейке Spirax Sarco позиционеров, контроллеров и датчиков. Он подходит для пневматических регулирующих клапанов, где нужны обратная связь по положению, простая настройка, расширенная диагностика и низкий расход воздуха в установившемся режиме.
По сравнению с SP400, который является базовой версией с входом 4-20 мА и цифровой настройкой, SP500 добавляет опциональный HART-протокол, ретрансляцию сигнала, программный переключатель, питание 24 В и блок манометров. SP500 сохраняет совместимость с тем же монтажным интерфейсом и диапазоном хода, что делает его прямой заменой при необходимости расширенных функций.
Особенности продукта
SP500 использует входной токовый сигнал для задания положения клапана, сравнивает его с фактической обратной связью и регулирует пневматический выход к приводу. Такая коррекция помогает компенсировать трение штока и воздействие рабочей среды.
Бесконтактная обратная связь по эффекту Холла уменьшает зависимость от механических связей между клапаном и позиционером. Пьезоклапанная технология помогает снизить расход инструментального воздуха, а LCD-меню и автоматические процедуры упрощают ввод в работу.
Функции герметичного закрытия и раздельного диапазона расширяют применимость на более сложные задачи. Встроенный даталогер фиксирует диагностические данные для анализа состояния клапана в процессе эксплуатации.
Перед выбором подтвердите тип привода, стандарт монтажа, действие клапана, необходимость блока манометров, протокол связи, качество воздуха и поставку позиционера отдельно или в составе полного регулирующего клапана.
Технические характеристики
| Параметр | Значение |
|---|---|
| Входной сигнал | 4-20 мА |
| Давление питания | 1,4-7,0 бар |
| Ход (линейные) | 10-100 мм |
| Ход (поворотные) | 5-120 градусов |
| Температура эксплуатации | от -10 до +80 градусов Цельсия |
| Степень защиты | IP65 |
| Масса | 2,2 кг |
| Воздушное соединение | 1/4” NPT |
| Кабельный ввод | M20 |
Документация
Связанные разделы
Установка и обслуживание
| Документ | Номер | Язык | Скачать |
|---|---|---|---|
| SP500 Electropneumatic Smart Positioner | IM-P343-35 | Russian | Скачать |
