GS-X2
GS-X2 Программируемый ПИД-регулятор
GS-X2 — программируемый одноконтурный ПИД-регулятор для монтажа на панели формата 1/8 DIN: один универсальный вход процесса, дополнительный второй вход, настраиваемые входы и выходы, изолированный источник 24 В пост. тока для преобразователя и стандартная связь EIA-485 для управления тепловыми и другими технологическими процессами.
GS-X2 программируемый ПИД-регулятор
Spirax Sarco GS-X2 представляет собой 1/8 DIN панельный программируемый ПИД-регулятор для одноконтурный термического и технологического управления. Он предназначен для приложений, которым требуется компактный интерфейс оператора, точные измерения и достаточное количество настраиваемых входов/выходов для подключения контура управления к датчикам, сигнализациям, исполнительным механизмам и более широкой системе предприятия. GS-X2 сочетает в себе универсальный вход процесса с практичным набором стандартных и дополнительных интерфейсов, позволяя адаптировать заказанный прибор к типам сигналов и стратегии управления установкой.
GS-X2 — это контроллер полного инженерного контура, а не устройство безопасности автономный. Датчик, процесс, выходной элемент, реакция на сигнал тревоги и поведение loss-of-signal должны оцениваться вместе. Если выход используется для позиционирования модулирующего клапана, просмотрите диапазон регулирующих клапанов линейка регулирующих клапанов вместе с типом выхода контроллера, требованиями к приводу и положением отказа. Контроллер может обеспечить алгоритм управления и локальную видимость, но он не заменяет независимую защиту там, где этого требует оценка риска процесса.
Функции управления для изменения условий процесса
Механизм управления поддерживает ПИД-регулирование с улучшенной автонастройкой и сокращением. Сокращение предназначено для уменьшения перерегулирования и колебаний, когда контур приближается к заданному значению, а автонастройка помогает инженеру по вводу в эксплуатацию установить подходящие параметры управления для фактической нагрузки. На той же платформе также документируется управление включением/выключением и положение клапана без троса, поэтому можно настроить контур для конечного элемента управления и механизма обратной связи, который требуется для приложения. Доступные функции управления зависят от конфигурации аппаратного и программного обеспечения, выбранной для прибора.
В стандартной комплектации документированы два набора PID с возможностью расширения до восьми наборов. Каждый набор ПИД-регуляторов может обеспечивать отдельное пропорциональное поведение для нагрева и охлаждения. При планировании усиления можно выбрать соответствующий набор ПИД-регуляторов при изменении условий эксплуатации, включая условия, связанные с отклонением от заданного значения или выходного уровня. Функции прямой связи могут использовать измеряемую переменную процесса, заданное значение или контролируемое напряжение питания переменного тока, если заказанная конфигурация поддерживает эту функцию. Эти функции полезны, когда нагрузка процесса непостоянна, но они по-прежнему требуют процедуры настройки и проверки для конкретного приложения.
Программирование заданных значений доступно в качестве опции. Техническая информация описывает устройства, включающие до 20 профилей 8 шагов, а также другие возможности профиля. Нарастание, выдержка, удержание, time-to-target и поведение событий могут представлять собой повторяемую тепловую последовательность или другую контролируемую процедуру процесса. Подтвердите требуемую емкость профиля и вход/выход событий при указании кода заказа; функция, указанная для платформы, не является свидетельством того, что каждая конфигурация GS-X2 содержит ее.
Function-block позволяет расширить контроллер за пределы фиксированного контура. Документированный набор инструментов включает в себя математику, логику и мультиплексирование, таймеры, счетчики, суммирование, рецепты, линеаризацию, циркониевые функции и мониторинг входов. Эти блоки могут содержать обработку сигналов, логику выбора и блокировки, близкие к конфигурации контура. Каждый активный путь, сигнализация, ручной режим и реакция на аварийный режим должны быть проверены во время ввода в эксплуатацию, прежде чем сконфигурированный прибор будет подключен к реальному процессу.
Универсальное измерение и дополнительный второй вход
A GS-X2 имеет один универсальный основной вход процесса, а второй универсальный вход можно заказать для приложений, требующих дополнительных измерений. Семейство входов включает термопары, термометры сопротивления Pt100 и Pt1000, токовые сигналы 4-20 мА и 0-20 мА, 10 В, 2 В, 0.8 В, 80 мВ и 40 диапазоны напряжения мВ, циркониевые кислородные зонды и пирометры. В техническом описании указана точность ввода +/-0.1% от показания. Путь процесса имеет время выборки 50 мс, 62.5 мс для измерений термопары и 100 мс для измерений RTD.
Фильтрацию входных данных можно установить от «выкл.» до второй постоянной времени 60. Поддержка термопар включает K, J, N, R, S, B, L и T в стандартной комплектации, также документированы две загружаемые пользовательские кривые. Калибровка Cold-junction и внешний выбор cold-junction являются частью сконфигурированной схемы измерения. Перед заказом запишите тип датчика, диапазон сигнала, технические единицы, метод калибровки и ответ sensor-break. Универсальная клемма не означает, что любой сигнал можно подключить без правильной проводки, нагрузочного резистора или компенсационного кабеля.
Дополнительный вторичный вход может использоваться для второго значения процесса или для сконфигурированных функций dual-input, таких как переключение, резервирование, среднее, минимальное, максимальное значение или управление zirconia-related. Точное использование определяется конфигурацией и применением. Не воспринимайте наличие второго входа как обещание определенного режима управления; подтвердите требуемую функцию в текущем коде заказа и протоколе ввода в эксплуатацию.
Для Spirax Sarco GS-X2 это различие имеет значение при выборе: записывайте опцию вторичного входа и ее предполагаемую функцию вместе, а не выводите режим управления из названия семейства.
Ввод-вывод для приводов, сигнализаций и интеграции установки
Стандартное расположение выходов включает одно переключающее реле формы C. Формат GS-X2 также документирует два логических входа contact-closure и вход current-transformer для функций контроля нагрузки. Можно выбрать до трех дополнительных модулей ввода-вывода: реле формы A, логический ввод-вывод, изолированный аналоговый выход постоянного тока и триак. В зависимости от выбранного модуля эти интерфейсы могут поддерживать управление нагревом или охлаждением time-proportioned, пропорциональный клапан или привод SCR, ретрансляцию, сигналы тревоги, выходы событий, блокировки и контактные входы.
Выбор логического ввода-вывода должен соответствовать подключенной схеме. Опция open-collector использует внешний источник постоянного тока от 15 до 35 и может потреблять ток до 40 мА; он документирован для функций сигнализации, событий и блокировки и не может использоваться в качестве управляющего выхода. Вход current-transformer поставляется в стандартной комплектации и использует внутренний нагрузочный резистор. Функция load-monitoring может помочь идентифицировать условия partial-load, open-circuit или short-circuit, но она не устраняет необходимость в правильно рассчитанной защите и определенной реакции на обнаруженную неисправность.
A built-in изолированный 24 Питание преобразователя постоянного тока доступно для этого формата и задокументировано с максимальной 28 нагрузкой в мА. Это может упростить схему передатчика two-wire, но перед подключением необходимо проверить фактический ток контура, проводку датчика, границу изоляции и настроенный вход. Контроллер также обеспечивает стандартную цифровую связь EIA-485. Опция Ethernet использует экранированное заземленное соединение RJ45 с 10/100 BASE-T auto-sensing и может использовать фиксированный IP-адрес или DHCP. Modbus TCP, BACnet и EtherNet/IP указаны для опции Ethernet; точный протокол и роль зависят от заказанного оборудования и программного обеспечения.
Обзор оператора и размер панели
На ЖК-дисплее high-visibility с подсветкой отображается 4.5 -значное основное значение процесса с четырьмя десятичными знаками. Вторая строка символов 5, прокручиваемая текстовая строка, единицы измерения, индикаторы выходов и сигналов тревоги, состояние программатора, активность связи и гистограмма могут обеспечить локальный контекст во время работы. В этом формате контроллера в дополнение к элементам управления навигацией доступны две программируемые функциональные клавиши. Passcode-protected уровни эксплуатации и конфигурации помогают отделить рутинные корректировки от инженерных изменений.
GS-X2 — это номинальный инструмент 48 x 96 мм. Его панель cut-out имеет размер 92 x 45 мм с допуском по ширине -0/+0.8 мм и допуском по высоте -0/+0.6 мм. Глубина за панелью составляет примерно 90 мм, а вес изделия примерно 350 г. Размеры лицевой панели различаются в зависимости от лицевой панели: на исходном рисунке указано примерно 48.1 x 96.1 мм для версии с выемкой и примерно 49.4 x 97.3 мм для изогнутой версии. Прежде чем завершить компоновку панели, проверьте весь чертеж и зазор вокруг него.
Среда, установка и границы выбора
GS-X2 предназначен для постоянной установки внутри помещения в электрическом щите или шкафу. Техническая информация определяет работу от 0 до 55 градусов C, хранение от -20 до +70 градусов C и от 5% до 90% относительной влажности. non-condensing. Атмосфера должна быть non-corrosive и non-explosive. Моющаяся лицевая панель обеспечивает переднюю защиту, эквивалентную стандарту EN 60529 IP66 и UL50E типа 4 X, для использования внутри помещений, а задняя часть имеет класс IP10. Корпус по-прежнему должен контролировать доступ, конденсацию, проводящее загрязнение и опасности подключенных цепей.
При планировании установки учитывайте документированную глубину сзади и не менее 10 мм между соседними контроллерами. Руководство допускает установку панели толщиной до 15 мм и рекомендует панель толщиной не менее 2 мм mild-steel с монтажной поверхностью non-textured для эффективного уплотнения. Держите датчик low-level и проводку связи подальше от проводов питания, используйте кабели указанных типов и соблюдайте схему изоляции. Вход первичного датчика, вход трансформатора тока и цифровые входы или выходы не изолированы друг от друга, поэтому датчик с опасным потенциалом может размещать соответствующие клеммы под этим потенциалом.
Для оценки миграции или замены существующие переменные процесса, распределение входов/выходов, управляющее воздействие, стратегия сигнализации, сконфигурированная логика и записи ввода в эксплуатацию должны быть сопоставлены с предложенным кодом заказа GS-X2. Страница контроллера процесса контроллер процесса SX80 доступна как связанная ссылка process-controller, но ее существование не обеспечивает взаимозаменяемости с GS-X2. Окончательная спецификация должна основываться на процессе и текущих требованиях к конфигурации.
GS-X2 контрольный список заказа
Указание Spirax Sarco GS-X2, следовательно, является приложением и order-code упражнением. Прежде чем выбирать окончательную конфигурацию прибора, подтвердите необходимые сигналы, функции управления, интерфейсы и условия установки.
- Определите основную переменную процесса, тип датчика, диапазон, технические единицы, метод калибровки и реакцию sensor-break.
- Решите, требуется ли дополнительный вторичный универсальный вход, и задокументируйте его предполагаемое измерение или функцию dual-input.
- Выберите действие управления, стратегию нагрева или охлаждения, наборы ПИД, подход к автонастройке, сигналы тревоги и любые параметры линейного изменения/выдержки или function-block.
- Проверьте реле формы C, дополнительные модули ввода-вывода, контактные входы, цепь current-transformer и любые каналы open-collector на соответствие конструкции нагрузки и блокировки.
- Подтвердите нагрузку преобразователя постоянного тока 24, опцию связи EIA-485 или Ethernet, роль протокола, стиль лицевой панели и напряжение питания из текущего кода заказа.
- Перед установкой проверьте cut-out, задний зазор, условия окружающей среды, номинал корпуса и границы изоляции.
Установка, подключение, ввод в эксплуатацию и техническое обслуживание должны выполняться квалифицированным персоналом. Изолируйте питание и подключенные входы/выходы в соответствии с инструкциями и проверьте нормальное и неисправное поведение перед возвратом контроллера в эксплуатацию.
Функция продукта
GS-X2 — это панельный программируемый одноконтурный ПИД-регулятор в формате 1/8 DIN. Документированные функции включают в себя ПИД-регулирование с улучшенной автонастройкой и сокращением, управление включением/выключением, позиционирование клапана без скользящего троса, планирование усиления, упреждение, сигналы тревоги, рецепты и дополнительное программирование заданных значений. Функции, доступные на установленном приборе, зависят от заказанной конфигурации аппаратного и программного обеспечения.
Контроллер имеет один универсальный первичный вход процесса и заказываемый второй универсальный вход. Стандартное выходное оборудование включает одно переключающее реле формы C. Можно выбрать до трех дополнительных модулей ввода-вывода: реле формы A, логический ввод-вывод, изолированный аналоговый выход постоянного тока и триак. Для этого формата контроллера документированы два логических входа contact-closure, вход current-transformer и изолированный источник питания преобразователя.
Характеристики окружающей среды и защита
| Позиция | GS-X2 документированное значение |
|---|---|
| Рабочая температура | от 0 до 55 градусов C (от 32 до 131 градусов F) |
| Температура хранения | от -20 до +70 градусов C (от -4 до 158 градусов F) |
| Влажность при эксплуатации/хранении | от 5% до 90% относительной влажности, non-condensing |
| Атмосфера | Non-corrosive и non-explosive |
| Условия установки | Только для внутреннего использования, в электрическом щите или шкафу |
| Передняя защита | Лицевая панель: EN 60529 IP66 и UL50E Тип 4 X, эквивалент NEMA 4 X для использования внутри помещений |
| Задняя защита | EN 60529 IP10 |
| Электробезопасность | EN 61010-1, категория установки II, степень загрязнения 2 |
| EMC | EN 61326-1 промышленная защищенность; Класс излучения источника питания зависит от версии power-supply |

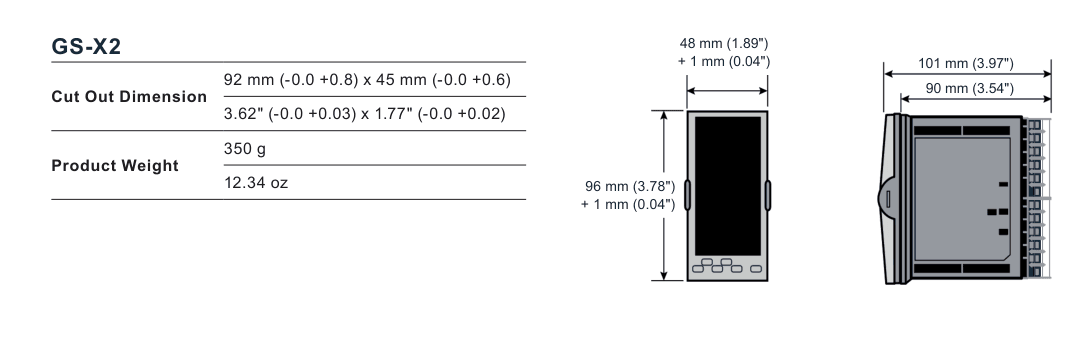

Размеры, cut-out и веса
| Размер или масса | GS-X2 значение |
|---|---|
| Панель cut-out | 92 x 45 мм, -0/+0.8 ширина мм и -0/+0.6 высота мм (3.62 x 1.77 дюймы, -0/+0.03 и -0/+0.02 дюймы) |
| Номинальный размер передней панели | Приблизительно 48 x 96 мм |
| Bezel-dependent передний размер | Примерно 48.1 x 96.1 мм для версии с мойкой или 49.4 x 97.3 мм для изогнутой версии |
| Глубина за панелью | Примерно 90 мм |
| Вес изделия | Примерно 350 г (12.34 oz) |
Универсальные входы процесса
| Характеристика | GS-X2 спецификация |
|---|---|
| Расположение входов | Один универсальный основной вход; один дополнительный универсальный вход доступен в качестве опции |
| Типы входов | Термопары, Pt100/Pt1000 RTD, 4-20 мА, 0-20 мА, 10 В, 2 В, 0.8 В, 80 мВ, 40 мВ, циркониевые кислородные зонды и пирометры |
| Точность ввода | +/ -0.1% от показаний |
| Время выборки входного процесса | 50 мс (20 Гц) |
| Время выборки термопары | 62.5 мс (16 Гц) |
| Время выборки RTD | 100 мс (10 Гц) |
| Входной фильтр | Выкл. до 60 с постоянной времени фильтра |
| Типы термопар | K, J, N, R, S, B, L и T в стандартной комплектации, а также две загружаемые пользовательские кривые |
| Номинальный линейный диапазон | 40 мВ, 80 мВ, 0.8 В, 2 В, 10 В и токовый вход до документированного значения +/ -32 Диапазон мА; Диапазон сопротивления RTD до 400 или 4000 Ом в зависимости от обстоятельств |
| Обрыв датчика | AC Обнаружение sensor-break; worst-case обнаружение в течение 3 с |
| Пользовательская калибровка | Two-point регулировка входного смещения/градиента и масштабирование выходного сигнала передатчика |
Дополнительный вход и расположение входов/выходов
| Интерфейс | Документированное расположение GS-X2 |
|---|---|
| Вторичный универсальный вход | Заказываемый второй вход процесса для термопары, термометра сопротивления или линейного измерения; настроенное приложение определяет свою функцию |
| Стандартный выход | Один OP3 Переключающее реле формы C, изолированное 300 Vac CAT II; номинал контакта 2 A при 230 В переменного тока +15% резистивного |
| Дополнительные модули ввода-вывода | До трех свободно выбираемых модулей: реле формы A, логический ввод-вывод, изолированный аналоговый выход постоянного тока или симисторный выход |
| Contact-closure входы | Два цифровых контактных входа; открывается выше 400 Ом и закрывается ниже 100 Ом |
| Current-transformer вход | 0-50 мА среднеквадратичное значение, 48-62 Гц; внутренний нагрузочный резистор 10 Ом; используется для функций partial-load и load-fault |
| Open-collector логического ввода-вывода | Необязательные каналы 4 или 8; внешний 15-35 источник постоянного тока; максимальный ток потребления 40 мА; не является выходом управления |
| Источник питания передатчика | Изолированный 24 Питание постоянного тока; 2-28 Нагрузка в мА в техническом описании и 28 Максимальная нагрузка в мА в руководстве по установке |
Электропитание и связь
| Позиция | GS-X2 спецификация |
|---|---|
| High-voltage Источник питания переменного тока | 100-230 В перем. тока +/ -15%, 48-62 Гц |
| Low-voltage Источник переменного тока | 24 В переменного тока +10%/ -15%, 48-62 Гц |
| Low-voltage Источник постоянного тока | 24 В постоянного тока +20%/ -15%, максимальное 5% пульсаций напряжения; полярность не важна |
| Номинальная мощность | Максимум 9 W |
| Категория перенапряжения | CAT II |
| Стандартная связь | EIA-485 (RS-485) цифровая связь |
| Опция Ethernet | Экранированное заземление RJ45, 10/100 BASE-T auto-sensing, фиксированный IP-адрес или DHCP, с Bonjour auto-discovery |
| Протоколы Ethernet | Modbus TCP, BACnet и EtherNet/IP, в зависимости от выбранной опции и конфигурации программного обеспечения |
| Подробности последовательного протокола | Там, где это применимо, последовательная связь использует документированное расположение EIA-485 и настроенные параметры протокола; перед подключением проверьте текущий код заказа |
Дисплей и интерфейс оператора
| Позиция | GS-X2 документированное значение |
|---|---|
| Дисплей | High-visibility ЖК-дисплей с подсветкой и мембранной рамкой с мойкой или скульптурной рамкой с тактильными клавишами |
| Основная переменная процесса | 4.5 цифры с четырьмя десятичными знаками |
| Вторая строка | 5 -символ 16 -сегментное текстовое или числовое отображение |
| Строка прокрутки | 16 -сегментная прокрутка текста или числовое отображение |
| Отображаемый статус | Значение процесса, единицы измерения, заданное значение, состояние выхода, индикация сигналов тревоги, состояние программатора, активность связи и настраиваемая гистограмма |
| Функциональные клавиши | Две программируемые функциональные клавиши, в зависимости от конфигурации |
| Защита | Защита на уровне пароля с настраиваемым периодом блокировки |
Управление, одобрения и примечания к заказу
- Расширенная автонастройка включает функцию сокращения, предназначенную для уменьшения перерегулирования и колебаний.
- В стандартной комплектации документируются два набора PID с возможностью расширения до восьми наборов PID.
- Опции программатора уставок включают до 20 профилей 8 шагов; подтвердите выбранное приложение и код опции.
- После завершения необходимой полевой калибровки источник сообщает, что поставляемые контроллеры могут соответствовать требованиям точности, описанным для приложений AMS2750F и CQI-9. Это не заменяет применимую проверку quality-system.
- Закажите контроллер в соответствии с текущим кодом аппаратного и программного обеспечения. Перед покупкой проверьте датчик, второй вход, модули вывода, нагрузку преобразователя, средства связи, лицевую панель, источник питания, этикетки и применение.
- Контроллер не содержит частей user-serviceable. В качестве аксессуаров источник указывает резервный USB-кабель, программное обеспечение для настройки iTools, демпферы, резисторы и трансформаторы тока.
Руководство по установке и обслуживанию
- Информация о безопасности
- Знакомство с контроллером
- Установка и снятие панели
- Подключение и изоляция клемм
- Start-up и конфигурация
- Интерфейс оператора и ввод в эксплуатацию
- Кибербезопасность, обслуживание и утилизация
Эти инструкции относятся к проверенным GS-X2 установка, подключение и границы эксплуатации от IM-P794-03 до страницы продукта single-model.
1. Информация по безопасности
Электрооборудование должно устанавливаться, эксплуатироваться и обслуживаться квалифицированным персоналом. Перед установкой, снятием, подключением, обслуживанием или проверкой отключите все питание контроллера и подключенных цепей ввода-вывода, таких как сигналы тревоги и выходы управления.
Использование по назначению и ответственность за систему
Используйте контроллер только в соответствии с указанными техническими данными, инструкциями и применимыми нормами. Выполните оценку рисков для планируемого применения и примите необходимые меры безопасности. Контроллер является компонентом более крупной машины или процесса; проектировщик и лицо, осуществляющее ввод в эксплуатацию, несут ответственность за безопасность всей системы.
Опасность поражения электрическим током и пожара
Устанавливайте устройство в корпусе или шкафу, который обеспечивает локализацию пожара и ограничивает доступ к источникам опасности. Не превышайте рейтинги. Провода и предохранители power-line и выходные цепи соответствуют местным и национальным требованиям. Используйте правильную версию источника питания, указанную на этикетке контроллера, и используйте изолирующие источники питания PELV или SELV для оборудования low-voltage.
Граница живого датчика
Вход основного датчика не изолирован от входа current-transformer или цифровых входов и выходов. Если датчик имеет опасный потенциал, соответствующие клеммы могут иметь тот же потенциал. Защищайте обслуживающий персонал и используйте кабели, разъемы и переключатели, рассчитанные на соответствующее напряжение и категорию.
Опасности, связанные с управлением и конфигурацией
Не используйте контроллер в качестве единственного средства защиты в критически важных приложениях, где люди или оборудование полагаются на схему управления. Не настраивайте его при подключении к действующему процессу: вход в режим конфигурации приостанавливает выходные данные. Используйте подходящие блокировки и проверяйте все нормальные и неисправные состояния перед допуском к эксплуатации.
2. Установка на панели
GS-X2 предназначен для постоянной установки внутри помещения на электрическом щите. Выберите местоположение low-vibration с рабочей температурой окружающей среды от 0 до 55 градусов Цельсия и используйте консервативный диапазон влажности, указанный в технической документации, от 5% до 90% относительной влажности. non-condensing. Контроллер можно монтировать в панель толщиной до 15 мм. Для обеспечения эффективной герметизации и заявленной передней защиты рекомендуется использовать панель толщиной не менее 2 мм mild-steel и монтажную поверхность non-textured.
- Подготовьте 92 x 45 мм cut-out с допусками по ширине -0/+0.8 и высоте -0/+0.6 мм. Если установлено несколько контроллеров, оставьте расстояние не менее 10 мм.
- Выключите все питание и осторожно снимите зажимы, удерживающие панель, с втулки.
- Убедитесь, что прокладка находится за передней панелью, не перекручена и подходит к поверхности панели.
- Вставьте втулку и контроллер через cut-out, затем нажмите оба фиксирующих зажима вперед до тех пор, пока прибор не зафиксируется и не сохранится герметичность панели.
- После установки снимите защитную пленку дисплея. Если втулку необходимо снять, сначала отключите все питание и отсоедините все кабели Ethernet от задней части контроллера.
Функции поляризации помогают предотвратить перевернутую установку, вставку несовместимого устройства power-supply в гильзу и вставку инструмента в гильзу с назначением клемм non-compatible. Не полагайтесь на поляризационные функции вместо проверки кода заказа и этикетки клеммы.

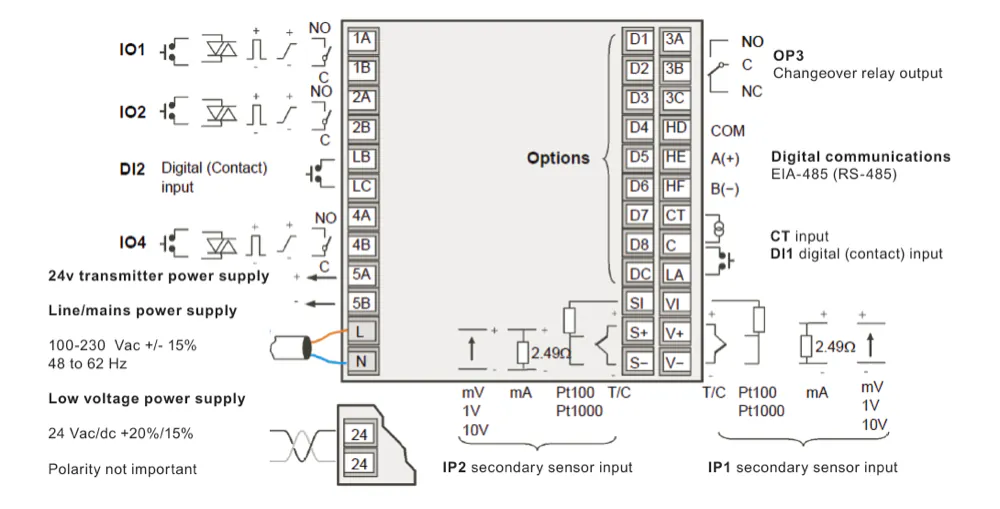

3. GS-X2 расположение терминала и параметры
Расположение клемм GS-X2 обеспечивает вход основного датчика, дополнительный вход вторичного датчика, OP3 переключающее реле формы C, стандартное питание преобразователя 24 V, соединения current-transformer и digital-input, клеммы питания и положения дополнительных устройств. I/ O1, I/ O2 и I/ O4 можно заказать как релейные, симисторные, логические или аналоговые функции в зависимости от установленных модулей. Не подключайте модуль или сигнал к терминалу только потому, что это место кажется доступным; проверьте прилагаемое оборудование и этикетку проводки.
4. Проводка и изоляция
Закрепите кабели и жгуты проводов с помощью соответствующих средств защиты от натяжения и не допускайте попадания проводящих материалов в корпус. Используйте только указанные клеммы и разъемы, входящие в комплект поставки. Держите датчик и проводку постоянного тока low-voltage подальше от силовой проводки high-current. Если разделение нецелесообразно, используйте подходящий экранированный кабель с заземлением экрана, как указано в проекте установки.
| Элемент проводки | Требования к установке |
|---|---|
| Размер клеммного провода | 0.5-1.5 mm2; максимум два провода на клемму, идентичные по типу и размеру cross-sectional |
| Зачистка | Зачистите изоляцию не менее 6 мм и не оставляйте более 2 мм оголенного проводника |
| Винты клемм | Затяните с указанным моментом затяжки 0.5 Нм и убедитесь, что проводник надежно закреплен. |
| Источник питания | Сопоставьте источник питания с номиналом, указанным на этикетке контроллера; не подключайте версию low-voltage непосредственно к сетевому напряжению. |
| Питание преобразователя | Внутреннее питание 24 В постоянного тока изолировано и ограничено документированным максимумом 28 мА; проверьте проводку преобразователя и конфигурацию входа перед подключением |
| Трансформатор тока | Если он установлен или используется в заказанной конфигурации, обеспечьте ограничение напряжения на клеммах ТТ для снижения опасного напряжения, когда контроллер отключен от сети |
| Индуктивная нагрузка | При необходимости используйте указанное устройство демпфера/защиты; убедитесь, что ток утечки не будет удерживать нагрузку high-impedance на |
. Диаграммы изоляции в источнике определяют границы двойной или базовой изоляции переменного тока 300. Взаимосвязь между основным датчиком, трансформатором тока и digital-input и digital-output требует специальной проверки безопасности, поскольку эти цепи не изолированы друг от друга. Не делайте вывод об изоляции, исходя из положения клеммы или использования только датчика low-voltage.
5. Start-up и конфигурация
В power-up контроллер выполняет диагностику дисплея и проверяет установленное оборудование. Несоответствие оборудования или сбой keyboard-check могут перевести прибор в режим ожидания. Новый ненастроенный контроллер переходит в режим быстрого запуска, в котором для выбора приложения, типа датчика, диапазона и доступных цифровых функций используются два набора по пять символов. Контроллер, снабженный аппаратным и программным кодом, может запускаться непосредственно на сконфигурированном дисплее оператора.
- Перед подачей питания на контроллер проверьте питание, проводку первичного и вторичного датчиков, выходную проводку, корпус, блокировки и изоляцию.
- Для нового ненастроенного устройства введите параметры быстрого запуска для фактического приложения. Не выбирайте функцию, необходимое оборудование которой не установлено.
- Для сконфигурированного устройства проверьте применение, диапазоны входных сигналов, управляющее воздействие, пределы заданных значений, пороговые значения сигнализации и поведение выходного сигнала.
- Используйте уровень конфигурации или пакет конфигурации iTools для функций, не предоставляемых быстрыми кодами. Прежде чем вносить серьезные изменения, сохраните проверенную резервную копию конфигурации.
- Проверка sensor-break, сигнализации, ручного управления, режима ожидания, потери связи, передатчика и поведения output-fault в контролируемых условиях ввода в эксплуатацию.
Изменение конфигурации или настроек flash-memory может перевести контроллер в режим конфигурации и остановить управление процессом. Поэтому изменения конфигурации должны вноситься в безопасном состоянии процесса и должны быть одобрены перед возвратом системы в эксплуатацию.
6. Интерфейс оператора и ввод в эксплуатацию
GS-X2 использует элементы навигации «Страница», «Прокрутка», «Опустить» и «Поднять» вместе с двумя программируемыми функциональными клавишами. Страница выбирает отображение или заголовки списков, Прокрутка выбирает параметры, а Уменьшение/Увеличение регулирует значения в пределах допустимых пределов. Функциональным клавишам можно назначить настроенные действия, например автоматический/ручной выбор. Удерживая страницу более трех секунд, вы выбираете функцию «Перейти», а сочетание клавиш «Page» и «Прокрутка» возвращает вас на главный экран.
При вводе в эксплуатацию необходимо подтвердить индикацию process-variable, технические единицы измерения, активную уставку, индикацию выхода, индикацию тревоги, ручное/автоматическое поведение, запрограммированные последовательности, гистограмму и состояние связи. Проверьте реакцию после нарушения технологического процесса и убедитесь, что выбранный выход управления не может вывести привод за пределы безопасной рабочей границы. Если контроллер управляет клапаном, убедитесь, что выходное действие и положение отказа привода соответствуют оценке риска процесса.
7. Сеть и кибербезопасность
При использовании опции связи защитите контроллер как часть промышленной сети управления. В руководстве по установке рекомендуется размещать контроллеры и связанные с ними устройства в сегменте сети, защищенном брандмауэром, отдельно от общедоступного Интернета, а не подвергать их непосредственному воздействию. Отключите неиспользуемые функции связи, измените учетные данные доступа по умолчанию, где это применимо, ограничьте доступ к конфигурации и задокументируйте разрешенные главные устройства и сетевые пути.
Проверка всей системы после выключения и включения питания, прерывания связи или восстановления конфигурации. Сетевое сообщение может продолжать влиять на выход, если выход настроен для управления связью, поэтому ответ loss-of-communications и локальный резервный вариант должны быть проверены явно.
8. Техническое обслуживание, очистка и утилизация
Контроллер не содержит деталей user-serviceable. Изолируйте все питание и входы/выходы перед проверкой или снятием, соблюдайте меры предосторожности против электростатического разряда и не разбирайте, не ремонтируйте и не модифицируйте оборудование. Свяжитесь с поставщиком для ремонта или замены. Используйте только указанные аксессуары и оригинальные запасные части.
Для очистки наружных поверхностей можно использовать мягкий мыльный раствор; изопропиловый спирт можно использовать для этикеток, как описано в исходных инструкциях. Не допускайте попадания жидкости или проводящего материала в корпус. Если прибор хранился перед использованием, храните его в указанных условиях температуры и влажности. Утилизируйте оборудование в соответствии с применимыми требованиями WEEE и местными требованиями к электронному оборудованию.
