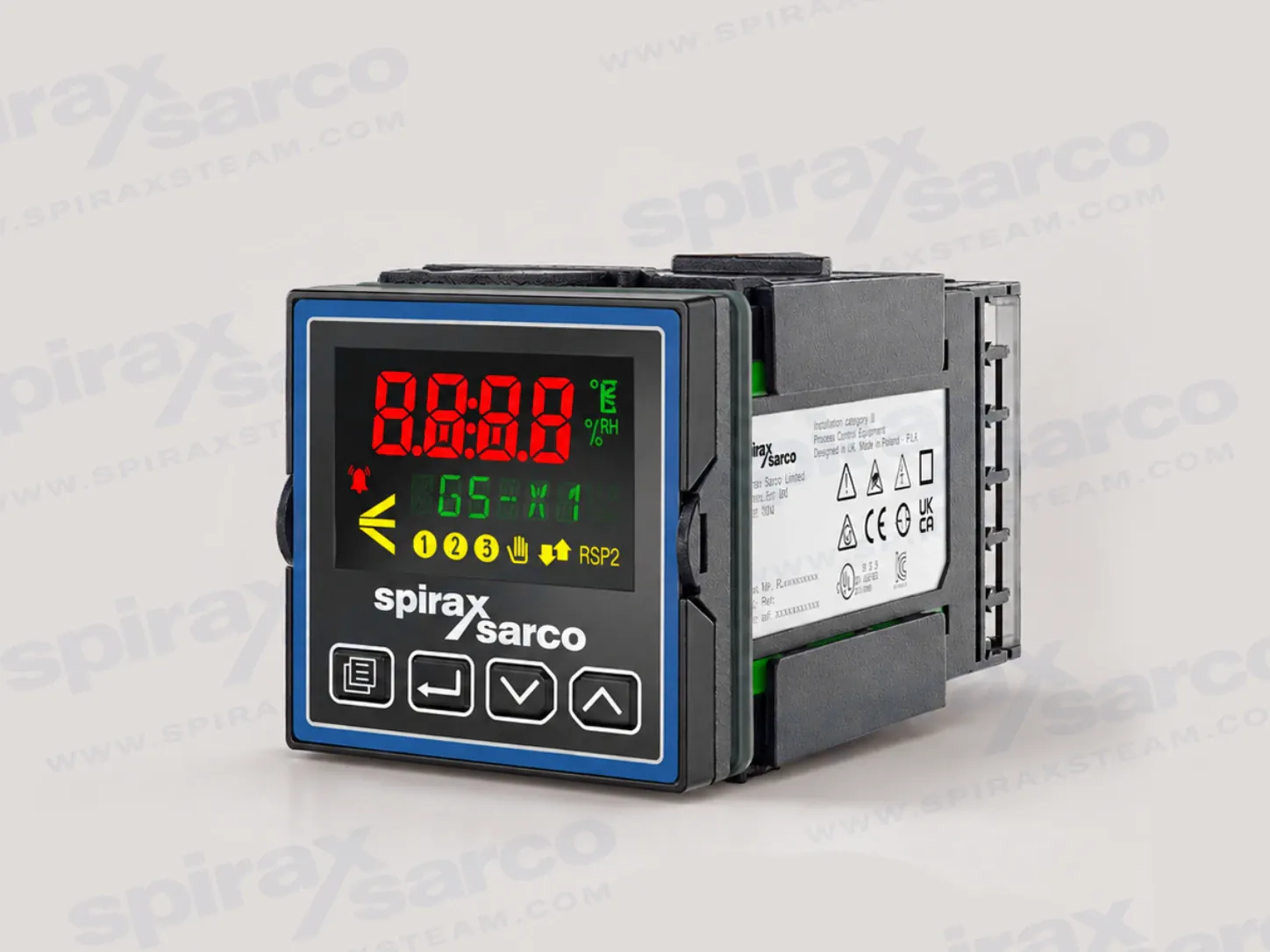

GS-X1 программируемый ПИД-регулятор
Spirax Sarco GS-X1 — это компактный, монтируемый на панели программируемый ПИД-регулятор для одноконтурного регулирования температуры и технологических процессов. Он предназначен для инженеров, которым необходимы точные измерения, воспроизводимое управление и практичный способ подключения местного контура к более широкой системе управления предприятием. Контроллер сочетает в себе хорошо видимый дисплей оператора с настраиваемыми входами, выходами, функциями сигнализации и опциями связи, поэтому одно и то же положение панели 1/16 DIN можно сопоставить с различными сигналами процесса и стратегиями управления.
Контроллер подходит для измерения температуры, давления и других измеряемых переменных процесса, где требуется единый контур управления. Его механизм управления поддерживает работу ПИД-регулятора, расширенную автонастройку, управление включением/выключением и позиционирование клапана без скользящего троса. Эта комбинация полезна, когда электростанции требуется стабильная реакция управления, но конечный элемент управления или устройство обратной связи могут различаться в зависимости от приложения. Это не устраняет необходимости в правильном проектировании процесса: расположение датчика, поведение исполнительного механизма, тип выхода, реакция на сигнал тревоги и последствия отказа сигнала должны рассматриваться как одна система.
Функции управления для реальных условий процесса
Для приложений Spirax Sarco GS-X1 контроллер применяет настраиваемую стратегию управления, а не алгоритм фиксированной температуры. Документированные функции ПИД включают сокращение, помогающее уменьшить перерегулирование, автонастройку при вводе в эксплуатацию, отдельное пропорциональное поведение для нагрева и охлаждения в пределах набора ПИД, а также планирование усиления для изменения условий эксплуатации. Функции прямой связи могут использовать измеряемую переменную процесса, заданное значение или контролируемое напряжение питания переменного тока, если заказанное оборудование и сконфигурированное приложение поддерживают их. Эти функции позволяют инженеру по вводу в эксплуатацию согласовывать реакцию с нагрузкой вместо того, чтобы полагаться на один набор значений по умолчанию.
Программирование заданных значений доступно как заказная функция. В технической информации описывается расположение профилей, включая до 20 профили 8 шагов с изменением скорости, задержкой, удержанием и поведением событий, доступным в соответствии с выбранной конфигурацией. Таким образом, профиль может представлять собой повторяемую термическую последовательность или другую контролируемую процедуру процесса, в то время как стандартный цикл продолжает обеспечивать базовое управление с обратной связью. Подтвердите требуемую емкость профиля и вход/выход событий при указании кода заказа; Наличие функции не означает, что каждая конфигурация GS-X1 включает в себя все опции программы.
Подключение функциональных блоков расширяет возможности контроллера за пределы базового контура. В зависимости от заказанного набора инструментов и приложения документированные блоки включают в себя математические, логические, мультиплексирующие, таймеры, счетчики, суммирование, рецепты, линеаризацию, циркониевые функции и контроль входов. Практическое преимущество заключается в том, что общие блокировки, формирование сигнала и логика выбора могут храниться в конфигурации контроллера, а не распределяться по импровизированным внешним компонентам. Конфигурация по-прежнему является обязанностью инженера: каждый активный путь, сигнал тревоги, резервный режим и ручной режим должны быть проверены, прежде чем контроллер будет подключен к реальному процессу.
Универсальный вход и гибкий выбор выхода
A GS-X1 имеет один универсальный вход процесса. Документированные семейства сигналов включают термопары, термометры сопротивления Pt100 и Pt1000, сигналы тока мА 4-20 мА и 0-20 мА, 10 В, 2 Диапазоны напряжения V, 0.8 V, 80 мВ и 40 мВ, циркониевые кислородные зонды и пирометры. В технических характеристиках указана погрешность ввода +/-0.1% от показаний с разным временем выборки для технологических измерений, измерений термопар и термометров сопротивления. Входную фильтрацию можно установить от «выкл.» до второй постоянной времени 60, а пользовательская калибровка может применить двухточечную регулировку смещения/градиента, если этого требуют процедура установки и система качества.
Дополнительный вспомогательный вход принимает 0-10 В или 4-20 мА и может использоваться для удаленной уставки или другой вспомогательной аналоговой функции. Это полезно, когда локальный контроллер должен следовать контрольной уставке, сохраняя при этом локальный дисплей и работу контура. Укажите требуемую функцию входа, а не предполагайте, что вспомогательный терминал имеет универсальное назначение. Фактический тип датчика, диапазон, технические единицы, метод калибровки и реакция на поломку датчика должны быть записаны в документации по вводу в эксплуатацию.
Стандартное выходное устройство включает одно переключающее реле формы C. В зависимости от заказанного аппаратного обеспечения I/O1 и I/O2 могут быть назначены как реле формы A, логический ввод-вывод, изолированный аналоговый выход постоянного тока или триаковый выход. Эти варианты включают в себя общий нагреватель, твердотельное реле, пропорциональный клапан, интерфейсы ретрансляции и вывода событий, но требования к нагрузке и изоляции определяют, какой модуль подходит. Дополнительный вход трансформатора тока может контролировать документированный сигнал тока на предмет функций частичной нагрузки или неисправности нагрузки. Если последним элементом управления является модулирующий клапан, просмотрите доступные диапазон регулирующего клапана наряду с требованиями к выходу контроллера, приводу и обратной связи.
Коммуникации и видимость оператора
Для интеграции с заводом можно заказать GS-X1 с одной опцией последовательной связи или Ethernet. В технической документации перечислены последовательные варианты EIA-232, EIA-485 и EIA-422, а также конфигурации протоколов Modbus RTU, Modbus TCP и Ethernet, которые могут включать EtherNet/IP или BACnet в соответствии с выбранным аппаратным и программным обеспечением. Ethernet использует экранированное заземленное соединение RJ45 с автоматическим распознаванием 10/100BASE-T и может использовать фиксированный IP-адрес или DHCP. Перед заказом подтвердите точный протокол, роль и требования к сетевой безопасности; контроллер следует рассматривать как промышленное устройство управления, а не как неуправляемое сетевое устройство общего назначения.
ЖК-дисплей с подсветкой предоставляет оператору четырехзначный дисплей переменных процесса с тремя десятичными знаками, единицами измерения и прокручиваемой текстовой строкой. Он может отображать активное заданное значение, выходной сигнал и состояние сигнализации, а четыре передние кнопки обеспечивают навигацию по уровням управления и конфигурации. Дисплей предназначен для того, чтобы сделать локальную петлю понятной во время нормальной работы и ввода в эксплуатацию, а защита паролем и уровни конфигурации помогают отделить повседневную настройку от инженерных изменений.
Монтаж панели, окружающая среда и границы обслуживания
GS-X1 использует вырез в панели 45 x 45 мм с допуском -0/+0.6 мм. Его передняя часть составляет примерно 48 x 48 мм, глубина за панелью — примерно 90 мм, а вес — примерно 250 г. Прибор предназначен для постоянной установки внутри помещения в электрическом щите или шкафу. Задокументированная рабочая температура составляет от 0 до 55 градусов C, хранения от -20 до +70 градусов C, а влажность составляет от 5% до 90% относительной влажности. неконденсирующийся. Моющаяся лицевая панель обеспечивает защиту передней части, эквивалентную IP66 и NEMA 4X, для использования внутри помещений; задняя часть имеет рейтинг IP10. Корпус и шкаф должны быть пригодны для окружающей установки и должны обеспечивать защиту от проводящего загрязнения, конденсации и доступа к опасной проводке.
Эти ограничения имеют значение при выборе местоположения панели. Держите контроллер вдали от чрезмерной вибрации, агрессивных или взрывоопасных сред и источников проводящего загрязнения. Отделите низковольтную проводку датчика и связь от сильноточной силовой проводки, используйте указанные кабели и обеспечьте соответствующую разгрузку от натяжения. Вход первичного датчика не изолирован от некоторых цепей логического и цифрового входа, поэтому напрямую подключенный датчик под напряжением может поместить соответствующие клеммы под потенциал линии. Это граница проектирования и обслуживания, а не деталь, которую следует решить с помощью оценки передней панели.
Контрольный список выбора и заказа
- Определите переменную процесса, тип датчика, диапазон, технические единицы, метод калибровки и реакцию датчика на поломку.
- Выберите действие управления, стратегию нагрева или охлаждения, подход автонастройки, функции сигнализации и любые варианты линейного изменения/выдержки или функциональной блокировки.
- Проверьте стандартное реле и все модули I/O1/I/O2 относительно цепей нагрузки, привода, блокировки и ретрансляции.
- Выберите напряжение питания, тип лицевой панели, вариант связи и сетевой протокол из текущего кода заказа.
- Не предполагайте, что на GS-X1 имеется источник питания передатчика; в руководстве по установке указано, что он недоступен для этой модели, поэтому уточните текущую конфигурацию у поставщика.
- Перед установкой проверьте вырез в панели, задний зазор, условия окружающей среды, номинал корпуса и границы изоляции.
При оценке проекта замены или миграции для Spirax Sarco GS-X1 сравните существующее приложение контроллера, распределение входов/выходов, настроенную логику и записи о вводе в эксплуатацию с регулятором процесса SX80 только в качестве инженерной справки. Окончательный заказ GS-X1 должен основываться на целевом процессе и текущем коде конфигурации, а не только на названиях моделей. Установка, подключение, ввод в эксплуатацию и техническое обслуживание должны выполняться квалифицированным персоналом с изолированием всех цепей питания и ввода-вывода в соответствии с требованиями инструкций.
Функция продукта
GS-X1 — это устанавливаемый на панели программируемый одноконтурный ПИД-регулятор для управления температурными и другими процессами. Его задокументированные функции включают ПИД-регулирование с улучшенной автонастройкой и сокращением, управление включением/выключением, позиционирование клапана без скользящего троса, планирование усиления, упреждение, сигналы тревоги, рецепты и дополнительное программирование заданных значений. Функции, доступные на установленном приборе, зависят от заказанной конфигурации аппаратного и программного обеспечения.
Контроллер имеет один универсальный вход процесса. Дополнительный вспомогательный аналоговый вход можно настроить для удаленной уставки или другой вспомогательной функции. Стандартное выходное оборудование включает одно переключающее реле формы C. В зависимости от текущего кода заказа можно выбрать до двух дополнительных модулей ввода-вывода: реле формы A, логический ввод-вывод, изолированный аналоговый выход постоянного тока и симисторный тип.
Характеристики окружающей среды и защита
| Элемент | GS-X1 документированное значение |
|---|---|
| Рабочая температура | от 0 до 55 градусов Цельсия (от 32 до 131 градус F) |
| Температура хранения | от -20 до +70 градус C (от -4 до 158 градус F) |
| Влажность при эксплуатации/хранении | от 5% до 90% относительной влажности, без конденсации |
| Атмосфера | Некоррозионный и невзрывоопасный |
| Условия установки | Только для внутреннего использования, в электрическом щите или шкафу |
| Передняя защита | Лицевая панель для мытья: EN 60529 IP66 и UL50E Type 4X, эквивалент NEMA 4X для использования внутри помещений |
| Задняя защита | EN 60529 IP10 |
| Электрическая безопасность | EN 61010-1, категория установки II, степень загрязнения 2 |
| EMC | EN 61326-1 промышленная защищенность; класс излучения источника питания зависит от версии источника питания |

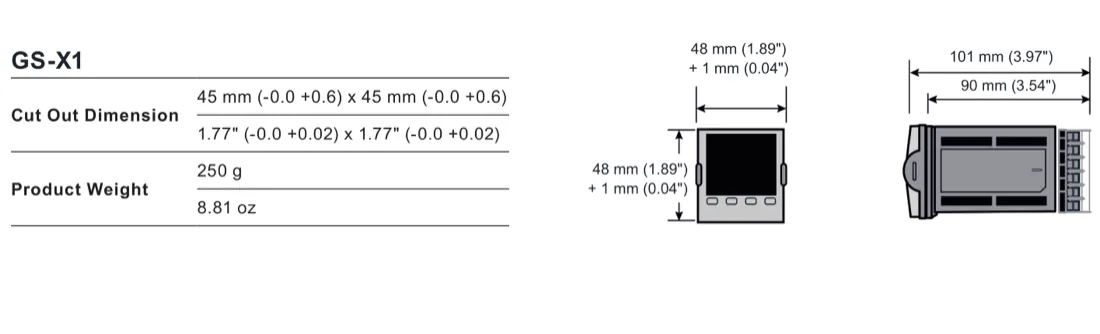

Размеры, вырез и вес
| Размер или масса | GS- значение X1 |
|---|---|
| Вырез в панели | 45 x 45 мм, -0/+0.6 мм (1.77 x 1.77 дюймы, -0/+0.02 дюймы) |
| Размер спереди | Приблизительно 48 x 48 мм; геометрия лицевой панели может добавлять документированные размеры фиксации/изогнутой лицевой панели |
| Глубина за панелью | Приблизительно 90 мм |
| Вес продукта | Приблизительно 250 г (8.81 унции) |
Универсальный вход процесса
| Характеристика | GS- Спецификация X1 |
|---|---|
| Типы входов | Термопары, Pt100/Pt1000 RTD, 4-20 мА, 0-20 мА, 10 В, 2 В, 0.8 В, 80 мВ, 40 мВ, циркониевый кислородный зонд и пирометры |
| Точность ввода | +/-0.1% чтения |
| Время выборки входных данных процесса | 50 мс (20 Гц) |
| Время выборки термопары | 62.5 мс (16 Гц) |
| Время выборки RTD | 100 мс (10 Гц) |
| Входной фильтр | Выкл. до 60 с постоянной времени фильтра |
| Типы термопар | K, J, N, R, S, B, L и T в стандартной комплектации, а также две загружаемые пользовательские кривые |
| Номинальные диапазоны сигналов | 40 мВ, 80 мВ, 0.8 В, 2 В, 10 В, диапазоны сопротивления RTD и токового входа до документировано +/-32 Диапазон мА |
| Обрыв датчика | Обнаружение поломки датчика переменного тока; обнаружение наихудшего случая в течение 3 с |
| Пользовательская калибровка | Двухточечная регулировка смещения/градиента входа и масштабирование выходного сигнала передатчика |
Дополнительный вход и дополнительные интерфейсы
| Интерфейс | Документированная компоновка GS-X1 |
|---|---|
| Вспомогательный аналоговый ввод | Необязательно; 0-10 В или 4-20 мА; 4 Частота дискретизации Гц; бит 14; менее +/-0.25% от показания плюс 1 LSD |
| Стандартный выход | Одно переключающее реле формы C |
| Дополнительные модули ввода-вывода | До двух свободно выбираемых модулей: реле формы A, логический ввод-вывод, изолированный аналоговый выход постоянного тока или триаковый выход |
| Дополнительный трансформатор тока вход | 0-50 мА RMS, 48-62 Гц; внутренний нагрузочный резистор 10 Ом; варианты масштабирования измерений включают 10, 25, 50 и 100 A |
| Вход замыкания контакта | Один дополнительный логический вход с замыканием контактов, в зависимости от заказанного оборудования и конфигурации |
| Источник питания передатчика | Недоступно для GS-X1 в соответствии с руководством по установке для конкретной модели; подтвердите текущий код заказа перед указанием полевых приборов |
Питание и связь
| Элемент | GS- Спецификация X1 |
|---|---|
| Высоковольтный источник переменного тока | 100-230 В перем. тока +/-15%, 48-62 Гц |
| Низковольтный источник переменного тока | 24 В перем. тока +10%/-15%, 48-62 Гц |
| Низковольтное питание постоянного тока | 24 В постоянного тока +20%/-15%, максимум 5% пульсаций напряжения |
| Номинальная мощность | Примерно 6 Вт |
| Категория перенапряжения | CAT II |
| Варианты последовательного порта | EIA-485 полудуплексный или EIA-422 /EIA-232 полнодуплексный, с документально подтвержденной скоростью передачи данных 4800, 9600 и 19200 |
| Опция Ethernet | Экранированное заземление RJ45, 10/100 Автоматическое определение BASE-T, фиксированный IP или DHCP |
| Протоколы | В зависимости от выбранной опции: Modbus RTU, Modbus TCP, EtherNet/IP или BACnet |
Функции отображения и управления
| Элемент | GS-X1 документированное значение |
|---|---|
| Дисплей | ЖК-дисплей высокой четкости с подсветкой и мембранной рамкой с промывкой или скульптурной рамкой с тактильными клавишами |
| Основная переменная процесса | Четыре цифры с тремя десятичными знаками |
| Текстовое отображение | Прокрутка буквенно-цифровой строки; Наборы символов латинской и упрощенной кириллицы |
| Отображаемый статус | Переменная процесса, единицы измерения, заданное значение, состояние выхода, индикация сигналов тревоги, состояние программатора и коммуникационная активность |
| Передние кнопки | Страница, прокрутка, опускание и повышение; F1 и F2 не установлены на GS-X1 |
| Защита | Защита на уровне пароля с настраиваемым периодом блокировки |
Контроль, одобрения и примечания к заказу
- Расширенная автонастройка включает функцию сокращения, предназначенную для сокращения перерегулирование и колебание.
- В стандартной комплектации документированы два набора PID с возможностью расширения до восьми наборов PID.
- Опции программатора уставок включают до 20 профилей 8 шагов; подтвердите выбранное приложение и код опции.
- Когда необходимая калибровка в полевых условиях завершена, источник заявляет, что поставляемые контроллеры могут соответствовать требованиям точности, описанным для приложений AMS2750F и CQI -9. Это не заменяет применимую валидацию системы качества.
- Заказывайте контроллер в соответствии с текущим аппаратным и программным кодом. Перед покупкой проверьте датчик, модули вывода, средства связи, лицевую панель, источник питания, этикетки и применение.
- Контроллер не содержит деталей, обслуживаемых пользователем. В качестве аксессуаров источник указывает резервный USB-кабель, программное обеспечение для настройки iTools, демпферы, резисторы и трансформаторы тока.
Руководство по установке и обслуживанию
- Информация о безопасности
- Введение в контроллер
- Установка и снятие панели
- Подключение и изоляция клемм
- Запуск и настройка
- Интерфейс оператора и ввод в эксплуатацию
- Кибербезопасность, обслуживание и утилизация
В этих инструкциях применяется проверенный GS-X1 границы установки, подключения и эксплуатации от IM-P794-03 до страницы продукта одной модели.
1. Информация по безопасности
Электрооборудование должно устанавливаться, эксплуатироваться и обслуживаться квалифицированным персоналом. Перед установкой, снятием, подключением, обслуживанием или проверкой отключите все питание контроллера и подключенных цепей ввода-вывода, таких как сигналы тревоги и выходы управления.
Использование по назначению и ответственность за систему
Используйте контроллер только в соответствии с указанными техническими данными, инструкциями и применимыми нормами. Выполните оценку рисков для планируемого применения и примите необходимые меры безопасности. Контроллер является компонентом более крупной машины или процесса; проектировщик и лицо, осуществляющее ввод в эксплуатацию, несут ответственность за безопасность всей системы.
Опасность поражения электрическим током и пожара
Устанавливайте устройство в корпусе или шкафу, который обеспечивает локализацию пожара и ограничивает доступ к источникам опасности. Не превышайте рейтинги. Подключите и предохраните линии электропередачи и выходные цепи в соответствии с местными и национальными требованиями. Используйте правильный вариант источника питания, указанный на этикетке контроллера, и используйте изолирующие источники питания PELV или SELV для низковольтного оборудования.
Граница живого датчика
Вход основного датчика не изолирован от логических выходов и цифровых входов. В устройствах с прямым нагревом эти клеммы могут находиться под потенциалом линии. Защищайте обслуживающий персонал и используйте кабели, разъемы и переключатели, рассчитанные на соответствующее напряжение и категорию датчика под напряжением.
Опасности, связанные с управлением и конфигурацией
Не используйте контроллер в качестве единственной защиты в критически важных приложениях, где люди или оборудование полагаются на схему управления. Не настраивайте его при подключении к действующему процессу: вход в режим конфигурации приостанавливает выходные данные. Используйте подходящие блокировки и проверяйте все нормальные и неисправные состояния перед допуском к эксплуатации.
2. Монтаж на панели
GS-X1 предназначен для постоянной установки в помещении на электрическом щите. Выберите место с низким уровнем вибрации и рабочей температурой окружающей среды от 0 до 55 градусов Цельсия и влажностью от 5% до 90% относительной влажности без конденсации. Контроллер можно монтировать в панель толщиной до 15 мм. Для обеспечения эффективной герметизации и заявленной передней защиты рекомендуется использовать панель из мягкой стали толщиной не менее 2 мм и нетекстурированную монтажную поверхность.
- Подготовьте вырез 45 x 45 мм с документированным допуском -0/+0.6 мм. Если установлено несколько контроллеров, оставьте расстояние не менее 10 мм.
- Отключите все питание и снимите зажимы, удерживающие панель, с втулки.
- Убедитесь, что прокладка находится за передней панелью, не перекручена и подходит к поверхности панели.
- Вставьте втулку и контроллер через вырез, затем нажмите оба фиксирующих зажима вперед до тех пор, пока прибор не зафиксируется и не сохранится герметичность панели.
- После установки снимите защитную пленку дисплея. Если втулку необходимо снять, сначала отключите все питание. Если установлена опция Ethernet, отсоедините кабель Ethernet перед тем, как вынимать контроллер из рукава.
Функции поляризации помогают предотвратить перевернутую установку, вставку несовместимого блока питания в гильзу и вставку прибора в гильзу с несовместимым назначением клемм. Не полагайтесь на поляризационные функции вместо проверки кода заказа и этикетки клеммы.
3. GS-X1 расположение терминалов и параметры

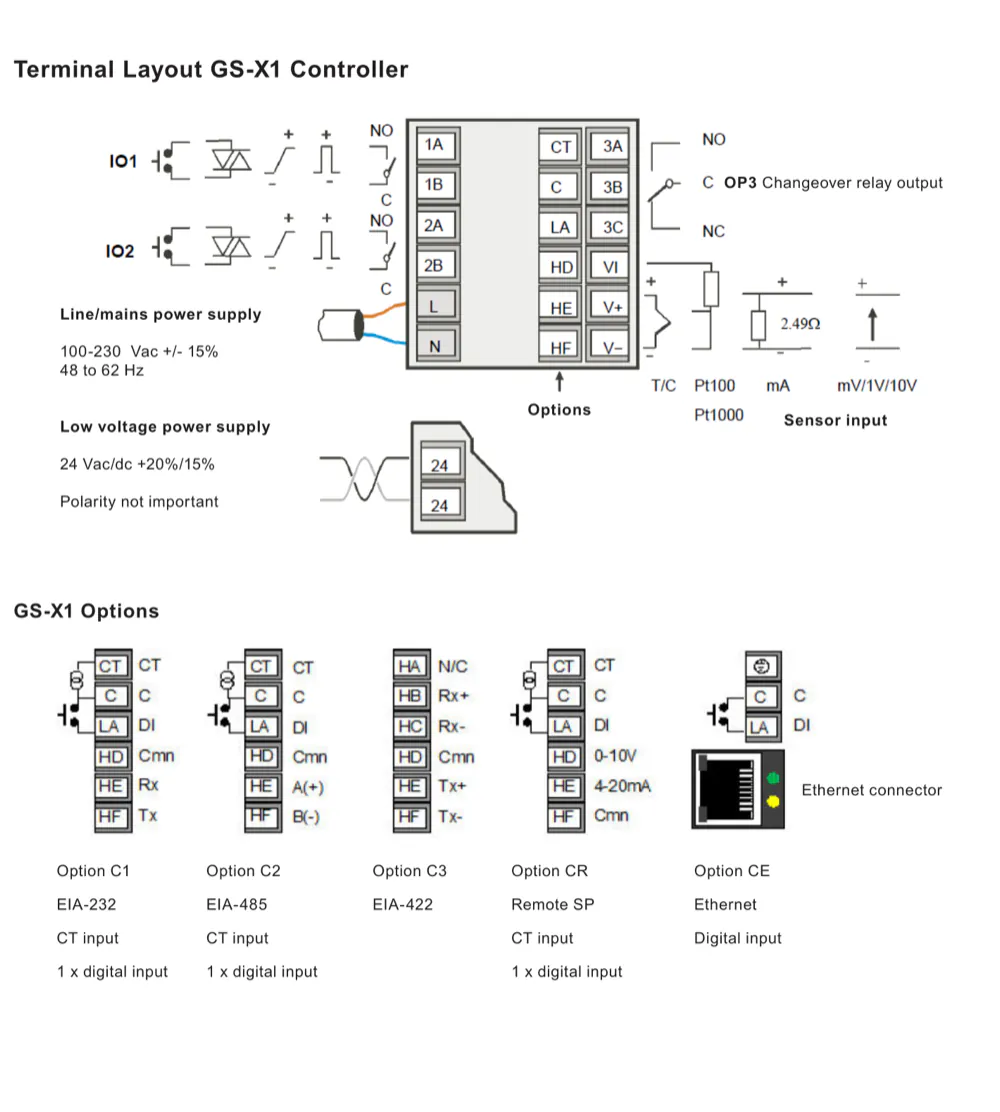

Расположение клемм GS-X1 обеспечивает вход датчика, переключающее реле OP3 формы C, клеммы питания и положения дополнительных устройств. Документированные позиции опций включают EIA-232, EIA-485, EIA-422, удаленную уставку, Ethernet, вход трансформатора тока и цифровой вход в зависимости от заказанной опции. Не подключайте модуль или сигнал к терминалу только потому, что это место кажется доступным; проверьте прилагаемое оборудование и этикетку проводки.
4. Проводка и изоляция
Закрепите кабели и жгуты проводов с помощью соответствующих средств защиты от натяжения и не допускайте попадания проводящих материалов в корпус. Используйте только указанные клеммы и разъемы, входящие в комплект поставки. Держите датчик и низковольтную проводку постоянного тока вдали от сильноточной силовой проводки. Если разделение нецелесообразно, используйте подходящий экранированный кабель с заземлением экрана, как указано в проекте установки.
| Элемент проводки | Требования к установке |
|---|---|
| Размер клеммного провода | 0.5-1.5 mm2; максимум два провода на клемму, одинаковые по типу и поперечному сечению. |
| Зачистка изоляции | Снимите изоляцию не менее 6 мм и не оставляйте более 2 мм оголенного проводника. |
| Винты клемм | Затяните с указанным крутящим моментом 0.5 Нм и убедитесь, что проводник надежно закреплен |
| Источник питания | Соответствует соответствие номиналу, указанному на этикетке контроллера; не подключайте низковольтную версию напрямую к сетевому напряжению |
| Трансформатор тока | Если установлен, обеспечьте ограничение напряжения на клеммах трансформатора тока для снижения опасного напряжения, когда контроллер отключен от сети. |
| Индуктивная нагрузка | При необходимости используйте указанное устройство демпфера/защиты; убедитесь, что ток утечки не будет удерживать высокоомную нагрузку на |
. Диаграммы изоляции в источнике определяют 300 границы двойной или базовой изоляции переменного тока. Взаимосвязь первичного датчика, трансформатора тока и цифрового входа требует специальной проверки безопасности, поскольку некоторые цепи не изолированы друг от друга. Не делайте вывод об изоляции, исходя из положения клеммы или использования только низковольтного датчика.
5. Запуск и конфигурация
При включении питания контроллер выполняет диагностику дисплея и проверяет установленное оборудование. Несоответствие аппаратного обеспечения или сбой при проверке клавиатуры могут перевести прибор в режим ожидания. Новый ненастроенный контроллер переходит в режим быстрого запуска, в котором для выбора приложения, типа датчика, диапазона и доступных цифровых функций используются два набора по пять символов. Контроллер, снабженный аппаратным и программным кодом, может запускаться непосредственно на сконфигурированном дисплее оператора.
- Прежде чем подавать питание на контроллер, проверьте питание, датчик, выходную проводку, корпус, блокировки и изоляцию.
- Для нового ненастроенного устройства введите параметры быстрого запуска для фактического приложения. Не выбирайте функцию, необходимое оборудование которой не установлено.
- Для сконфигурированного устройства проверьте применение, диапазон входного сигнала, действие управления, пределы уставки, пороговые значения сигнализации и поведение выхода.
- Используйте уровень конфигурации или пакет конфигурации iTools для функций, не предоставляемых быстрыми кодами. Прежде чем вносить серьезные изменения, сохраните проверенную резервную копию конфигурации.
- Тестирование поведения датчика при поломке датчика, сигнализации, ручном режиме, режиме ожидания, потере связи и неисправности выхода в контролируемых условиях ввода в эксплуатацию.
Изменение конфигурации или настроек флэш-памяти может перевести контроллер в режим конфигурации и остановить управление процессом. Поэтому изменения конфигурации должны вноситься в безопасном состоянии процесса и должны быть одобрены перед возвратом системы в эксплуатацию.
6. Интерфейс оператора и ввод в эксплуатацию
GS-X1 использует четыре кнопки навигации: Страница, Прокрутка, Опустить и Поднять. Страница выбирает отображение или заголовки списков, Прокрутка выбирает параметры, а Уменьшение/Увеличение регулирует значения в пределах допустимых пределов. Удерживание страницы более трех секунд выбирает функцию «Перейти». Страница плюс прокрутка возвращают на главный экран. На передней панели нет двух функциональных кнопок, используемых в контроллерах большего формата.
При вводе в эксплуатацию необходимо подтвердить индикацию переменных процесса, технические единицы измерения, активную уставку, индикацию выходного сигнала, индикацию аварийных сигналов, ручное/автоматическое поведение, запрограммированные последовательности и состояние связи. Проверьте реакцию после нарушения технологического процесса и убедитесь, что выбранный выход управления не может вывести привод за пределы безопасной рабочей границы. Если контроллер управляет клапаном, убедитесь, что выходное действие и положение отказа привода соответствуют оценке риска процесса.
7. Сеть и кибербезопасность
При использовании опции связи защитите контроллер как часть промышленной сети управления. В руководстве по установке рекомендуется размещать контроллеры и связанные с ними устройства в сегменте сети, защищенном брандмауэром, отдельно от общедоступного Интернета, а не подвергать их непосредственному воздействию. Отключите неиспользуемые функции связи, измените учетные данные доступа по умолчанию, где это применимо, ограничьте доступ к конфигурации и задокументируйте разрешенные главные устройства и сетевые пути.
Проверка всей системы после выключения и включения питания, прерывания связи или восстановления конфигурации. Сетевое сообщение может продолжать влиять на выход, если выход сконфигурирован для управления связью, поэтому реакция на потерю связи и локальный резервный режим должны быть тщательно проверены.
8. Техническое обслуживание, очистка и утилизация
Контроллер не содержит деталей, обслуживаемых пользователем. Изолируйте все питание и входы/выходы перед проверкой или снятием, соблюдайте меры предосторожности против электростатического разряда и не разбирайте, не ремонтируйте и не модифицируйте оборудование. Свяжитесь с поставщиком для ремонта или замены. Используйте только указанные аксессуары и оригинальные запасные части.
Для очистки наружных поверхностей можно использовать мягкий мыльный раствор; изопропиловый спирт можно использовать для этикеток, как описано в исходных инструкциях. Не допускайте попадания жидкости или проводящего материала в корпус. Если прибор хранился перед использованием, храните его в указанных условиях температуры и влажности. Утилизируйте оборудование в соответствии с применимыми требованиями WEEE и местными требованиями к электронному оборудованию.
