Электропневматический позиционер EP6

Точное позиционирование пневматического клапана по сигналу 4-20 mA

Spirax Sarco EP6 — двухпроводной электропневматический позиционер для соответствующих NAMUR линейных и поворотных пневматических приводов клапанов. Он сравнивает входной сигнал контроллера 4-20 mA с фактическим положением клапана и регулирует пневматический выходной сигнал таким образом, чтобы ход клапана соответствовал командному сигналу.

EP6 может быть настроен для работы с приводами одностороннего или двустороннего действия, а также для линейного или поворотного монтажа. Выбранная схема монтажа и комплект рычажной передачи должны соответствовать приводу, модели и размеру клапана, а также требуемому монтажному положению; перед заказом необходимо проверить приведённую ниже таблицу совместимости.

Место Spirax Sarco EP6 в составе регулирующего клапана

Позиционер предназначен для пневматических регулирующих клапанов, где контроллер подаёт командный сигнал 4-20 mA и требуется воспроизводимый ход привода. Типовые узлы включают совместимые регулирующие клапаны Spira-trol и другие линейные или поворотные клапаны, оснащённые соответствующим NAMUR пневматическим приводом. Поскольку геометрия рычажной передачи влияет на точность обратной связи, серию привода, размер клапана, ход и монтажное положение следует проверять в совокупности, а не выбирать позиционер отдельно.

Для существующей установки сначала определите, является ли привод приводом одностороннего или двустороннего действия и требуется ли прямое или обратное действие. Затем проверьте доступное давление приборного воздуха, требуемый ход и конфигурацию монтажного комплекта. Такая последовательность помогает избежать выбора конфигурации позиционера, которая принимает электрический сигнал, но не может правильно воспроизвести полный механический ход клапана.

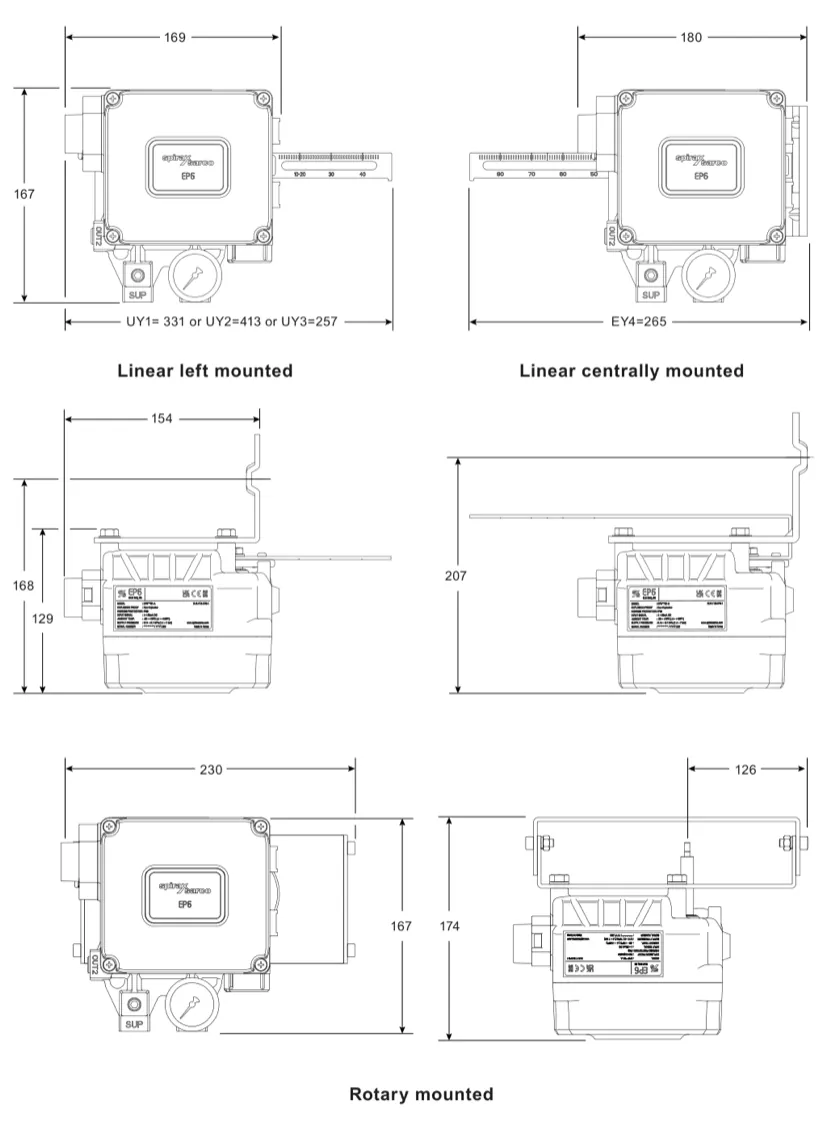

Выбор конфигурации Spirax Sarco EP6

• Ход линейного привода от 20 до 150 mm или угол поворота до 90 градусов.
• Подача приборного воздуха от 1.4 до 7.0 bar с регулировкой на 5–10 psi выше диапазона давления пружины привода.
• Требуемое качество воздуха: ISO 8573-1:2010 Класс 3:3:2.
• Корпус IP66; доступны конфигурации для безопасных зон и взрывоопасных зон с различными сертификатами.
• Стандартная и высокотемпературная конфигурации имеют разные эксплуатационные пределы; проверьте полный код заказа и паспортную табличку изделия.

Конфигурации для безопасных зон и конфигурации с сертификацией Ex требуют отдельных проверок. Для обычных промышленных зон проверьте исполнение корпуса, тип действия и варианты монтажа по техническим данным. Для взрывоопасной зоны используйте сертификат, указанный на паспортной табличке конкретного EP6, и следуйте соответствующему монтажному документу; пределы температуры окружающей среды, кабельные вводы и условия сертификации зависят от конкретного сертификата.

Требования к монтажу и безопасности

Для ввода в эксплуатацию требуются квалифицированный персонал, надлежащая электрическая изоляция и чистый сухой приборный воздух. Установки во взрывоопасных зонах должны соответствовать применимому сертификату EP6, паспортной табличке, сертифицированным требованиям к кабельным вводам и полным инструкциям IM-P703-04. Не применяйте сертификат или предел температуры окружающей среды от одного сертифицированного исполнения к другой конфигурации.
