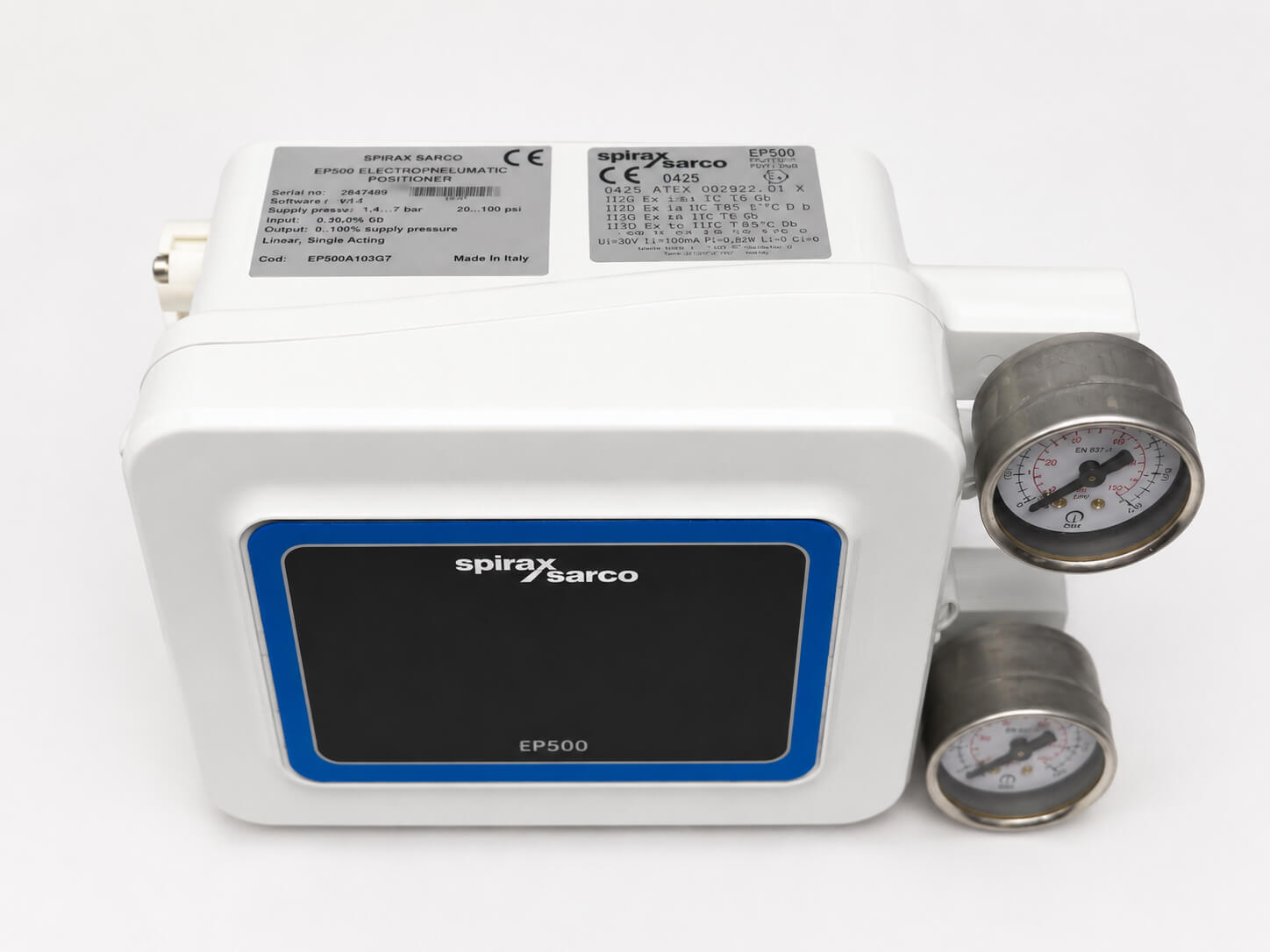

Позиционер Spirax Sarco EP500
Spirax Sarco EP500 — стандартный электропневматический позиционер для линейных и поворотных на 90 градусов пневматических клапанов. Использует входной сигнал 4-20 мА, механическую обратную связь и регулирование пневматического выхода на привод. Оснащён встроенными манометрами для визуального контроля давления воздуха и состояния привода. Предназначен для задач, где не требуется цифровая связь или расширенная диагностика.
Ключевые факты
Место EP500 в линейке управления
EP500 относится к линейке Spirax Sarco позиционеров, контроллеров и датчиков как стандартный электропневматический позиционер. В отличие от SP400 (интеллектуальный, питание от петли) и SP500 (интеллектуальный с HART), EP500 ориентирован на общепромышленные задачи с надёжным позиционированием и простотой обслуживания, без необходимости цифровой связи или диагностики.
EP500 подходит для регулирующих клапанов на паре, газе и жидкостях, для стандартных контуров управления и для проектов, где важно сократить время пусконаладки.
Особенности продукта
EP500 использует входной сигнал 4-20 мА для задания положения клапана. Конструкция ориентирована на удобство монтажа и обслуживания в полевых условиях.
Основные особенности:
- Встроенные манометры для прямого визуального контроля давления воздуха и состояния привода
- Центральный или смещённый монтаж для различных условий установки
- Откидная крышка и удобная конструкция подключения проводов, упрощающие пусконаладку и обслуживание
- Быстросъёмная крышка электрического подключения
- Возможность работы в раздельном диапазоне с соответствующим контроллером
- Степень защиты IP65 для промышленных условий эксплуатации
Отличия от SP400 и SP500
EP500 — стандартный позиционер, SP400 и SP500 — интеллектуальные. Основные отличия:
| Характеристика | EP500 | SP400 | SP500 |
|---|---|---|---|
| Тип | Стандартный электропневматический | Интеллектуальный, питание от петли | Интеллектуальный, питание от петли |
| Обратная связь | Механическая | Бесконтактная, эффект Холла | Бесконтактная, эффект Холла |
| HART | Нет | Нет | Опционально |
| Диагностика | Нет | Нет | Есть |
| Автоматическая настройка | Нет | Есть | Есть |
| Область применения | Общепромышленные задачи | Требуется интеллектуальное позиционирование | Требуется связь и диагностика |
Если проект требует автоматической настройки, бесконтактной обратной связи или HART, рекомендуется рассмотреть SP400 или SP500.
Монтаж и подбор
EP500 доступен с центральным или смещённым монтажом для приводов с ходом от 10 до 100 мм.
Перед выбором рекомендуется подтвердить:
- Тип привода (линейный или поворотный) и фактический диапазон хода
- Контрольный сигнал — 4-20 мА
- Условия монтажа — центральный или смещённый способ установки
- Необходимость раздельного диапазона
- Наличие встроенных манометров для контроля давления и состояния
- Необходимость фильтр-регулятора
Техническая документация
Руководство по монтажу и обслуживанию EP500 (IM-P343-44) охватывает способы монтажа, подключение проводов, пусконаладку, эксплуатацию и техническое обслуживание.
Связанные разделы
- Вернуться к позиционерам, контроллерам и датчикам для сравнения EP500 с SP400, SP500, SP7, SX80 и другими устройствами.
- Посмотреть позиционер SP400 — интеллектуальная альтернатива с функцией автоматической настройки.
- Посмотреть позиционер SP500 — интеллектуальная версия с HART и диагностикой.
- Посмотреть пневматические приводы для подтверждения типа и хода привода под EP500.
Установка и обслуживание
| Документ | Номер | Язык | Скачать |
|---|---|---|---|
| EP500 Standard Electropneumatic Positioner | IM-P343-44 | English | Скачать |
Продолжить подбор EP500
Выбор EP500 обычно связан с подтверждением типа привода, диапазона хода, способа монтажа и необходимости раздельного диапазона.
Сравнить линейку позиционеров
Вернитесь к позиционерам, контроллерам и датчикам, чтобы сравнить EP500 с SP400, SP500, SP7, SX80 и другими устройствами обратной связи.
Подобрать пневматический привод
EP500 обычно устанавливается совместно с пневматическим приводом. Убедитесь в диапазоне хода, способе монтажа (центральный или смещённый) и условиях подачи воздуха.
Собрать полный клапанный узел
Когда требуется полный комплект регулирующего клапана, подтвердите корпус, привод, позиционер, фильтр-регулятор и полевые аксессуары.
