Место EP5 в линейке управления

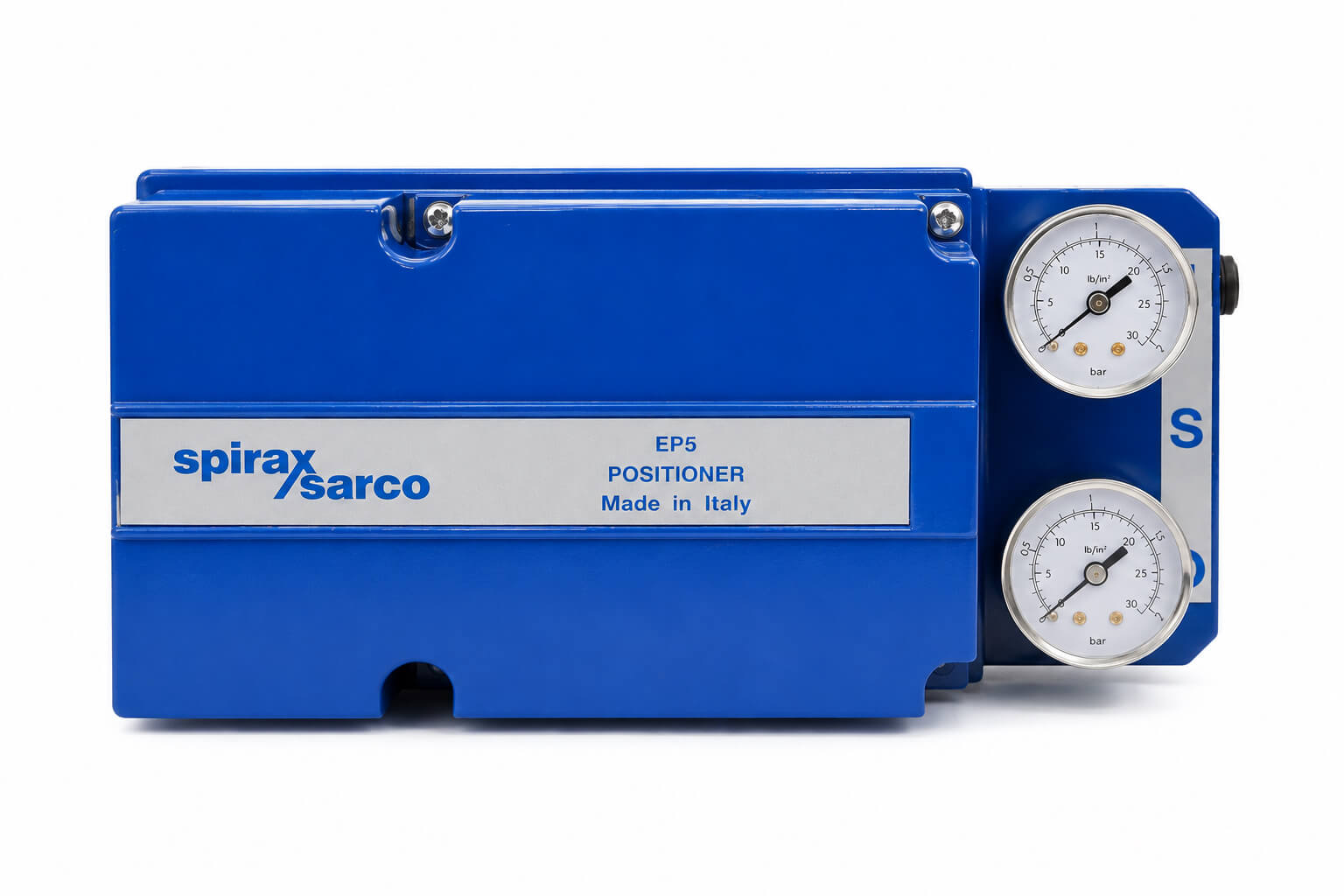

EP5 — традиционный электропневматический позиционер в линейке Spirax Sarco позиционеров, контроллеров и датчиков. В отличие от EP500 (преемник стандартного типа), SP400 (интеллектуальный, питание от петли) и SP500 (интеллектуальный с HART), EP5 ориентирован на простые промышленные задачи с надёжным позиционированием.
Версия EP5 для взрывоопасных зон — ISP5 — предназначена для искробезопасных применений. В технической документации Spirax Sarco на регулирующие клапаны SPIRA-TROL, STERI-TROL и другие серии EP5 часто указан как опциональный электропневматический позиционер.
Особенности продукта
EP5 использует токовый сигнал 4-20 мА или пневматический сигнал 0,2-1,0 бар для задания уставки клапана, предназначен для одинарных линейных пневматических приводов.
Основные особенности:
- Два варианта входного сигнала: токовый 4-20 мА и пневматический 0,2-1,0 бар
- Обратная связь по положению клапана для мониторинга позиции
- Совместимость с одинарными линейными пневматическими приводами
- Простая конструкция для традиционных промышленных контуров управления
- Опциональная версия ISP5 для искробезопасных взрывоопасных зон
Отличия от EP500, SP400, SP500
EP5 — традиционный позиционер, EP500 — стандартный преемник, SP400 и SP500 — интеллектуальные. Основные отличия:
| Характеристика | EP5 | EP500 | SP400 | SP500 |
|---|---|---|---|---|
| Тип | Традиционный электропневматический | Стандартный электропневматический | Интеллектуальный, питание от петли | Интеллектуальный, питание от петли |
| Входной сигнал | 4-20 мА / 0,2-1,0 бар | 4-20 мА | 4-20 мА | 4-20 мА |
| Обратная связь | Механическая | Механическая | Бесконтактная, эффект Холла | Бесконтактная, эффект Холла |
| Встроенные манометры | Нет | Есть | — | — |
| HART | Нет | Нет | Нет | Опционально |
| Автоматическая настройка | Нет | Нет | Есть | Есть |
| Взрывозащищённая версия | ISP5 | EP500 ATEX | — | — |
Если проект требует встроенных манометров и более высокой степени защиты, рекомендуется рассмотреть EP500. Если необходима автоматическая настройка или связь HART, рекомендуется SP400 или SP500.
Монтаж и подбор
EP5 совместим с одинарными линейными пневматическими приводами, поддерживает токовый и пневматический варианты входного сигнала.
Перед выбором рекомендуется подтвердить:
- Тип привода (одинарный линейный пневматический) и диапазон хода
- Форму управляющего сигнала: токовый 4-20 мА или пневматический 0,2-1,0 бар
- Необходимость искробезопасной версии для взрывоопасных зон (ISP5)
- Потребность в фильтр-регуляторе на объекте
- Совместимость с регулирующими клапанами SPIRA-TROL, STERI-TROL и другими сериями
Техническая документация
Инструкция по монтажу и обслуживанию EP5 (IM-P343-16) охватывает способы монтажа, подключение проводов, пусконаладку, эксплуатацию и техническое обслуживание. Данная инструкция распространяется как на EP5, так и на ISP5 (искробезопасная версия). EP5 указан как опциональный позиционер в технической документации Spirax Sarco на регулирующие клапаны SPIRA-TROL, BCV и пароструйные инжекторы.
