BVA300 Пневматический поворотный привод

BVA300 — это семейство реечно-шестерёнчатых пневматических поворотных приводов для автоматизации совместимых шаровых кранов с четвертьоборотом, с исполнениями двойного действия и с возвратной пружиной, стандартным давлением 3–8 bar g и температурой -30 °C–100 °C.

Genuine Spirax Sarco industrial steam product Engineered for energy efficiency and system safety Backed by worldwide application engineering support

Quick facts

Модель / КодBVA300
КатегорияПневматические приводы клапанов
ПроизводительSpirax Sarco

Пневматический поворотный привод BVA300 для автоматизации шаровых кранов

Spirax Sarco BVA300 — это серия пневматических поворотных приводов для автоматизации совместимых шаровых кранов в промышленных системах транспортировки жидкостей. Привод преобразует линейное движение пневматических поршней в четвертьоборотное движение с помощью реечно-шестерёнчатого механизма. Это обеспечивает компактную передачу от воздушного сигнала к открытому или закрытому положению крана, а двунаправленные упоры хода позволяют регулировать конечный угол поворота около номинальных 90 градусов.

Серия выпускается в исполнениях двойного действия и с возвратной пружиной. В приводах двойного действия воздух перемещает привод в обоих направлениях. В исполнениях с возвратной пружиной в крышках установлены предварительно сжатые пружины, благодаря чему при отключении подачи воздуха можно получить выбранное безопасное положение при условии правильного выбора крана, муфты и комбинации пружин. Официальный ряд включает BVA310D–BVA365D и BVA310S–BVA365S. Суффикс /4, /6, /8, /10, /12 или /14 обозначает документированную комбинацию пружин, если она применима; точную комбинацию следует выбирать по таблицам для режима работы крана.

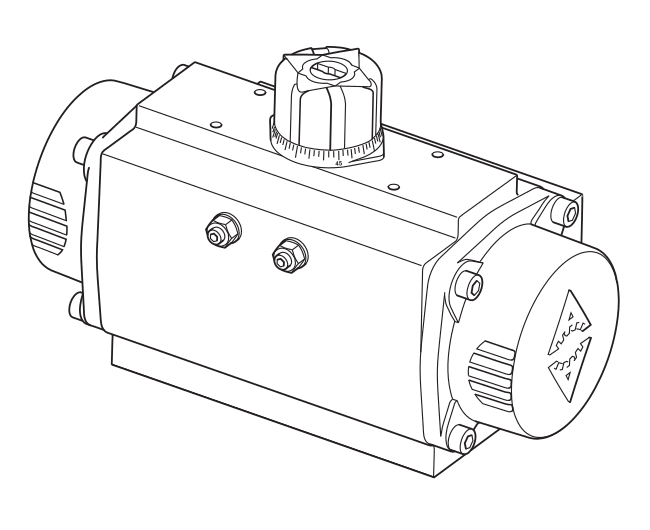

Пневматический поворотный привод BVA300 с реечно-шестерёнчатым корпусом, регулируемыми упорами хода и указателем положения
Официальный чертёж привода BVA300 из TI-P372-23. На чертеже показаны корпус привода, крышки, зона регулируемых упоров хода и указатель положения.

Принцип работы BVA300

В реечно-шестерёнчатом приводе давление воздуха перемещает внутренние поршни вдоль корпуса, а зубчатые рейки поворачивают центральную шестерню. В результате создаётся поворотное движение, подходящее для шарового крана с четвертьоборотом. Упоры хода BVA300 являются двунаправленными. В инструкции по установке описана регулировка в диапазоне от 85 до 95 градусов; один третий оборота стопорной гайки соответствует примерно одному градусу хода. Настройку изготовителя нельзя изменять более чем на 2,5 градуса с каждой стороны, поскольку это может повредить внутренние детали.

Таким образом, Spirax Sarco BVA300 представляет собой семейство приводов, а не привод с одним фиксированным моментом или универсальный комплект крана. Правильный размер зависит от подключённого крана, рабочего давления, типа действия, комбинации пружин и муфты. В технической информации для стандартных таблиц выбора используются давления воздуха 3, 4, 5 и 6 bar g. Эти значения являются условиями выбора и не разрешают объединять привод с краном без проверки всей сборки.

Конструкция и рабочие условия

Стандартный корпус привода изготовлен из твёрдо анодированного алюминия. Шестерня выполнена из никелированной углеродистой стали, крышки — из алюминия с эпоксидным покрытием, наружные болты — из нержавеющей стали, а крышка указателя и цветной указатель — из полиамида. Такое сочетание обеспечивает относительно лёгкую конструкцию и пригодность подвижных приводных деталей и видимого указателя положения для документированных промышленных условий. В инструкции по установке стандартным материалом привода указан алюминий, а рядом с максимальным давлением 8 bar g указана градация давления PN8.

Документированный стандартный диапазон рабочей температуры составляет от -30 °C до 100 °C. В техническом листе указано, что другие диапазоны могут поставляться по запросу, однако такую возможность необходимо подтвердить для фактической конфигурации. Максимальное давление — 8 bar g, минимальное — 3 bar g. Допустимые рабочие среды: чистый сухой сжатый воздух, некоррозионный газ и лёгкое гидравлическое масло, совместимое с уплотнительными кольцами привода. Влажный или загрязнённый воздух может сократить срок службы, поэтому подготовка воздуха должна учитываться при выборе и установке привода.

Привод оснащён входом воздуха NAMUR G 1/4 DIN. В инструкции по установке для непосредственного монтажа соленоида и принадлежностей указано соединение NAMUR VDI/VDE 3845, а для соединения с краном — EN ISO 5211. Эти интерфейсы помогают согласовать привод, управляющее устройство и кран, но не отменяют проверки размеров конкретной муфты. Для документированного исполнения с удлинённым штоком применяются муфты BVL_X; технический лист прямо исключает исполнение с удлинённым штоком для шаровых кранов M10MVi и M10MSi.

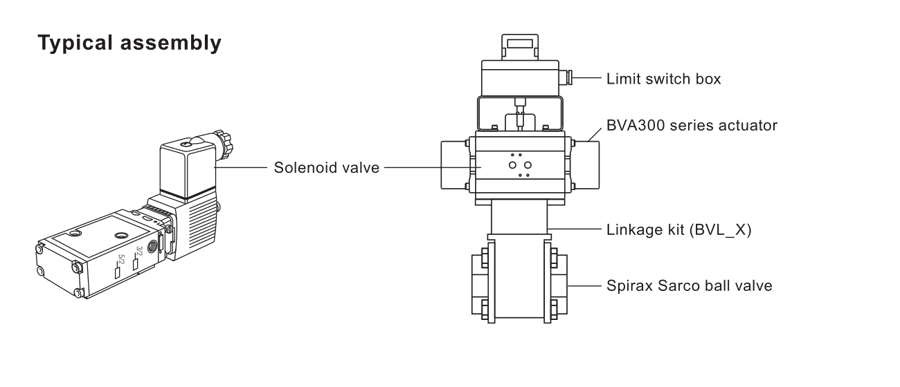

Типовая сборка BVA300 с соленоидным клапаном NAMUR, коробкой концевых выключателей, муфтой BVL_X и совместимым шаровым краном
Официальный чертёж типовой сборки: привод BVA300 с коробкой концевых выключателей, соленоидным клапаном NAMUR, муфтой BVL_X и совместимым шаровым краном.

Варианты управления и обратной связи

Коробка концевых выключателей может обеспечивать обратную связь по положению; подробная информация о принадлежностях приведена в TI-P372-26. Соленоидные клапаны NAMUR позволяют приводить привод в действие сжатым воздухом или некоррозионным газом. В техническом листе указана схема NAMUR 3/2 для исполнений BVAS одностороннего действия и NAMUR 5/2 для исполнений BVAD двойного действия. Документированные варианты катушек: 220 Vac, 110 Vac и 24 Vac/dc. Взрывозащищённые соленоидные клапаны доступны по запросу, но соленоид и любые другие электрические или механические принадлежности должны иметь собственную оценку соответствия и удовлетворять требованиям для конечной сборки.

Эти варианты позволяют включить BVA300 в простой комплект открытия и закрытия с обратной связью, местным пневматическим управлением или обоими функциями. Их следует указывать как принадлежности для подтверждённой комбинации привода и крана, а не считать универсальными компонентами каждого заказа BVA300.

Область применения BVA300

Сборка BVA300 подходит для случаев, когда совместимому шаровому крану требуется пневматическая автоматизация с поворотом на четверть оборота. Типовые задачи включают технологическую изоляцию, коммунальные системы, вспомогательные операции паровых систем и другие промышленные процессы, где требуется дистанционное управление положением крана или его блокировка. Привод можно соединить с соленоидным клапаном для пневматического переключения и с коробкой концевых выключателей для обратной связи по положению. Фактическая среда, материалы крана, класс давления, температура, частота циклов и требования взрывоопасной зоны относятся ко всей сборке крана и принадлежностей.

Поскольку привод выбирается по моменту крана и давлению воздуха, модель BVA300 нельзя выбирать только по названию серии. Проверьте семейство и номинальный размер шарового крана, тип действия — двойное или с возвратной пружиной, требуемую комбинацию пружин, доступное давление воздуха, комплект муфты и требования к обратной связи или соленоиду. Техническая информация содержит отдельные таблицы выбора для нескольких семейств трёх-, двух- и цельных кранов. Названные в таблицах модели кранов являются только ссылками на совместимость и не расширяют область продукта BVA300 на этой странице.

Проверки при установке и обслуживании

Устанавливайте привод так, чтобы он оставался доступным для осмотра и обслуживания. Привод и кран должны быть правильно выровнены, чтобы муфта не создавала внешних нагрузок. Инструкция по установке рекомендует затягивать болты муфты равномерно и после установки выполнить окончательную проверку работы. Привод смазывается при сборке и обычно не требует дополнительной смазки. Рекомендуемое качество воздуха: содержание масла не более 5 mg/m3 содержания масла и не менее 1 mg/m3 содержания масла; сжатый воздух должен быть сухим для предотвращения замерзания, а максимальный размер частиц пыли — 40 микрон. Для трубопровода рекомендуется наружный диаметр 6 mm для BVA310–BVA320. Для BVA325–BVA365 используйте наружный диаметр 6 mm при длине до 1,5 m и 10 mm при большей длине.

Профилактическое обслуживание включает приведение привода в действие не реже одного раза в шесть месяцев или чаще при необходимости, а также проверку на утечки и износ. Перед разборкой изолируйте и проверьте пневматическое и электрическое питание, отсоедините принадлежности и снимите привод с крана или муфты согласно инструкции. В крышках находятся нагруженные пружины, а заклинившая частично открытая сборка крана может сохранять значительную энергию пружин. Привод необходимо стравить, а компетентный персонал должен выполнять работы по инструкции изготовителя.

Что необходимо подтвердить до заказа

  • Семейство подключённого шарового крана, номинальный размер и совместимый комплект муфты BVL_X.
  • Двойное действие или возвратная пружина, включая комбинацию пружин и требуемое безопасное положение.
  • Доступное давление чистого сухого воздуха в документированном диапазоне от 3 до 8 bar g.
  • Рабочая среда, температура, материалы крана и требования к химической совместимости.
  • Схема соленоида NAMUR, напряжение катушки, обратная связь по положению и сертификация для взрывоопасной зоны, если требуется.
  • Правильная центровка, доступ, длина трубопровода и возможность изоляции для обслуживания при установке.

Используйте приведённую ниже полную техническую информацию и инструкцию по установке для проверки выбранной конфигурации. Фраза Spirax Sarco BVA300 обозначает это семейство приводов; в окончательном заказе следует указать полную конфигурацию привода, пружин, муфты и принадлежностей согласно соответствующей таблице выбора. Для выбора изделия естественное описание — пневматический привод BVA300, однако давление, момент крана и условия установки необходимо подтверждать совместно.

Область действия этого веб-документа: целевым продуктом является ряд приводов BVA300. Названия моделей шаровых кранов в таблицах выбора сохранены только как контекст совместимости и выбора; они не являются дополнительными продуктами этой страницы.

Описание

Серия BVA300 — это пневматические поворотные приводы, автоматизирующие шаровые краны Spirax Sarco в различных промышленных приложениях. Приводы BVA300 оснащены двунаправленными упорами хода, обеспечивающими поворот 90°±5°. Соединение выполняется комплектами BVL_X с удлинённым штоком. Исполнение с удлинённым штоком недоступно для моделей M10MVi и M10MSi.

Серия пневматических приводов BVA300

Исполнения двойного действия: BVA310D, BVA315D, BVA320D, BVA325D, BVA330D, BVA335D, BVA340D, BVA345D, BVA350D, BVA355D, BVA357D, BVA360D и BVA365D. Исполнения с возвратной пружиной: BVA310S, BVA315S, BVA320S, BVA325S, BVA330S, BVA335S, BVA340S, BVA345S, BVA350S, BVA355S, BVA357S, BVA360S и BVA365S.

Комбинации возвратных пружин зависят от доступного давления воздуха. Для BVA310S документированы комбинации /4, /6, /8, /10, /12 и /14; для BVA315S–BVA365S — /8, /10, /12 и /14. Сведения о комбинациях пружин и требованиях безопасного обращения приведены в IM-P372-24.

Технические данные

ПараметрДанные BVA300
Максимальное давление8 bar g
Минимальное давление3 bar g
Стандартная рабочая температура-30 °C до 100 °C (-22 °F до 212 °F)
Рабочие средыСжатый воздух (чистый и сухой); некоррозионный газ; лёгкое гидравлическое масло, совместимое с уплотнительными кольцами
Поворот90°±5°, против часовой стрелки при подаче давления в порт A
Давление воздуха для стандартных таблиц выбора3, 4, 5 и 6 bar g (44, 58, 73 и 87 psi g)

Другие диапазоны рабочей температуры доступны по запросу и должны быть подтверждены для выбранного привода.

Дополнительные принадлежности

ПринадлежностьДокументированное исполнение
Коробка концевых выключателейДоступна; дополнительные сведения см. в TI-P372-26.
Соленоидный клапанЭлектрические клапаны NAMUR со степенью защиты оболочки IP65 для сжатого воздуха или некоррозионного газа. Взрывозащищённые соленоидные клапаны доступны по запросу.
NAMUR 3/2 для BVASНапряжение катушки 220 Vac, 110 Vac или 24 Vac/dc
NAMUR 5/2 для BVADНапряжение катушки 220 Vac, 110 Vac или 24 Vac/dc

Материалы

Номер деталиДетальМатериал
1КорпусТвёрдо анодированный алюминий
3ШестерняНикелированная углеродистая сталь
4КрышкиАлюминий с эпоксидным покрытием
20БолтНержавеющая сталь
21Крышка указателяПолиамид
22Цветной указательПолиамид

Данные о шестерне приведены на чертеже запасных частей в исходном документе.

Компоненты и материалы комплекта муфты BVL_X

КомпонентМатериал
РамаНержавеющая сталь AISI 304, углеродистая сталь CF8M и нержавеющая сталь WCB (только для M10MVi и M10MSi)
Адаптер штокаСогласно выбору совместимого крана и муфты
Винты рамы к приводуНержавеющая сталь
ШайбыНержавеющая сталь
Винты рамы к крануНержавеющая сталь
Гайка штокаНержавеющая сталь

Примечание по выбору муфты M10M

Для комплекта автоматизации M10M пустой вариант кронштейна — это короткий кронштейн длиной 40 mm для применений ниже 100 °C (212 °F). Вариант X — высокий кронштейн примерно 90 mm для более высоких температур. Материалы кронштейна: нержавеющая сталь (без обозначения) и углеродистая сталь (C); до заказа подтвердите выбранный кран и температурные условия.

Размеры и масса

Приблизительные размеры указаны в миллиметрах (дюймах), а масса — в килограммах (фунтах). A — размер для двойного действия, A1 — размер для одностороннего действия. Вход воздуха: NAMUR G 1/4 DIN.

ТипA1ABCDEМасса, одностороннее действиеМасса, двойное действие
BVA310163 (6.4)145 (5.7)96 (3.8)76 (3.0)48 (1.9)34 (1.3)1.6 (4)1.4 (3)
BVA315195 (7.7)158 (6.2)115 (4.5)91 (3.6)56 (2.2)45 (1.8)2.3 (5)2.1 (5)
BVA320217 (8.5)177 (7.0)137 (5.4)111 (4.4)66 (2.6)55 (2.2)3.7 (8)3.0 (7)
BVA325258 (10.2)196 (7.7)147 (5.8)122 (4.8)71 (2.8)60 (2.4)4.8 (11)3.8 (8)
BVA330299 (11.8)225 (8.9)165 (6.5)136 (5.4)78 (3.1)70 (2.8)7.3 (16)5.6 (12)
BVA335349 (13.7)273 (10.7)182 (7.2)153 (6.0)86 (3.4)80 (3.1)10.8 (24)8.5 (19)
BVA340397 (15.6)304 (12.0)199 (7.8)173 (6.8)96 (3.8)85 (3.3)15.4 (34)11.2 (25)
BVA345473 (18.6)372 (14.6)221 (8.7)192 (7.6)106 (4.2)98 (3.9)22.2 (49)16.9 (37)
BVA350560 (22.0)439 (17.3)249 (9.8)213 (8.4)116 (4.6)114 (4.5)34.3 (76)25.8 (57)
BVA355601 (23.7)461 (18.1)280 (11.0)243 (9.6)131 (5.2)130 (5.1)46.0 (101)32.5 (72)
BVA357698 (27.5)504 (19.8)313 (12.3)276 (10.9)148 (5.8)147 (5.8)66.0 (146)49.1 (110)
BVA360738 (29.1)518 (20.4)383 (15.1)356 (14.0)178 (7.0)177 (7.0)99.9 (220)69.6 (153)
BVA365940 (37.0)630 (24.8)434 (17.1)415 (16.3)213 (8.4)201 (7.9)183 (403)129.4 (285)

Порядок заказа

Перед заказом обратитесь к таблицам выбора. В исходном примере указаны привод Spirax Sarco BVA320S/8, соленоид NAMUR 3/2 на 24 Vac, комплект муфты 303X и коробка концевых выключателей LSB72. Автоматизированные шаровые краны могут поставляться полностью собранными в соответствии с применением. Подтвердите совместно конфигурацию привода, крана, муфты, комбинации пружин, соленоида и обратной связи.

Таблицы выбора

На страницах 5–15 приведены сведения, необходимые для выбора правильного привода BVA300 и муфты BVL для соответствующего семейства шаровых кранов Spirax Sarco. Названия моделей кранов ниже приведены как контекст совместимости. Для кранов, отсутствующих в этих таблицах, обратитесь в Spirax Sarco за рекомендацией.

Страница 5: шаровые краны M10Vi, M10Si, M10Ti и M10ECFi4

Рабочее давление (bar g)Размер крана / режим работыBVA двойного действияBVL двойного действияBVA одностороннего действияBVL одностороннего действия
3¼" RB - " RB310D300X310S/4300X
3½" RB - " FB310D300X310S/4300X
3¾" RB - ½" FB310D300X315S/8300X
31" RB - ¾" FB315D302X320S/8303X
31¼" RB - 1" FB320D311X325S/8311X
31½" RB - 1¼" FB330D305X340S/8316X
32" RB - 1½" FB330D306X340S/8307X
32½" RB - 2" FB335D309X340S/8309X
4¼" RB - " RB310D300X310S/6300X
4½" RB - " FB310D300X310S/6300X
4¾" RB - ½" FB310D300X315S/10300X
41" RB - ¾" FB315D302X320S/10303X
41¼" RB - 1" FB315D310X320S/10311X
41½" RB - 1¼" FB325D305X335S/10316X
42" RB - 1½" FB325D306X335S/10307X
42½" RB - 2" FB330D308X340S/10309X
5¼" RB - " RB310D300X310S/6300X
5½" RB - " FB310D300X310S/6300X
5¾" RB - ½" FB310D300X310S/6300X
51" RB - ¾" FB315D302X320S/12303X
51¼" RB - 1" FB315D310X320S/12311X
51½" RB - 1¼" FB320D305X330S/12305X
52" RB - 1½" FB325D306X335S/12307X
52½" RB - 2" FB325D308X335S/12309X
6¼" RB - " RB310D300X310S/8300X
6½" RB - " FB310D300X310S/8300X
6¾" RB - ½" FB310D300X310S/8300X
61" RB - ¾" FB310D302X315S/14302X
61¼" RB - 1" FB315D310X320S/14311X
61½" RB - 1¼" FB320D305X330S/14305X
62" RB - 1½" FB320D306X330S/14306X
62½" RB - 2" FB325D308X335S/14309X

Страница 5: шаровые краны M10Hi и M10HTi

Рабочее давление (bar g)Размер крана / режим работыBVA двойного действияBVL двойного действияBVA одностороннего действияBVL одностороннего действия
3¼" RB - " RB315D490X320S/8491X
3½" RB - " FB315D490X320S/8491X
3¾" RB - ½" FB315D490X325S/8491X
31" RB - ¾" FB320D493X330S/8493X
31¼" RB - 1" FB325D494X340S/8495X
31½" RB - 1¼" FB330D496X340S/8497X
32" RB - 1½" FB330D498X340S/8499X
32½" RB - 2" FB335D502X345S/8503X
4¼" RB - " RB310D490X320S/10491X
4½" RB - " FB310D490X320S/10491X
4¾" RB - ½" FB315D490X320S/10491X
41" RB - ¾" FB320D493X325S/10493X
41¼" RB - 1" FB325D494X335S/10495X
41½" RB - 1¼" FB325D496X335S/10497X
42" RB - 1½" FB330D498X340S/10499X
42½" RB - 2" FB335D502X340S/10502X
5¼" RB - " RB310D490X315S/12490X
5½" RB - " FB310D490X315S/12490X
5¾" RB - ½" FB315D490X320S/12491X
51" RB - ¾" FB315D492X325S/12493X
51¼" RB - 1" FB320D494X330S/12494X
51½" RB - 1¼" FB325D496X335S/12497X
52" RB - 1½" FB325D498X335S/12499X
52½" RB - 2" FB330D505X335S/12502X
6¼" RB - " RB310D490X315S/14490X
6½" RB - " FB310D490X315S/14490X
6¾" RB - ½" FB310D490X320S/14491X
61" RB - ¾" FB315D492X320S/14493X
61¼" RB - 1" FB320D494X330S/14494X
61½" RB - 1¼" FB320D496X330S/14496X
62" RB - 1½" FB325D498X335S/14499X
62½" RB - 2" FB325D505X335S/14502X

Страница 6: шаровые краны M10HPi

Рабочее давление (bar g)Размер крана / режим работыBVA двойного действияBVL двойного действияBVA одностороннего действияBVL одностороннего действия
3¼" RB - " RB315D490X320S/8491X
3½" RB - " FB315D490X320S/8491X
3¾" RB - ½" FB315D490X325S/8491X
31" RB - ¾" FB320D493X330S/8493X
31¼" RB - 1" FB325D494X340S/8495X
31½" RB - 1¼" FB330D496X340S/8497X
32" RB - 1½" FB335D499X345S/8500X
4¼" RB - " RB310D490X320S/10491X
4½" RB - " FB310D490X320S/10491X
4¾" RB - ½" FB315D490X320S/10491X
41" RB - ¾" FB320D493X325S/10493X
41¼" RB - 1" FB325D494X335S/10495X
41½" RB - 1¼" FB325D496X335S/10497X
42" RB - 1½" FB335D499X340S/10499X
5¼" RB - " RB310D490X315S/12490X
5½" RB - " FB310D490X315S/12490X
5¾" RB - ½" FB315D490X320S/12491X
51" RB - ¾" FB315D492X325S/12493X
51¼" RB - 1" FB320D494X330S/12494X
51½" RB - 1¼" FB325D496X335S/12497X
52" RB - 1½" FB330D498X340S/12499X
6¼" RB - " RB310D490X315S/14490X
6½" RB - " FB310D490X315S/14490X
6¾" RB - ½" FB310D490X320S/14491X
61" RB - ¾" FB315D492X320S/14493X
61¼" RB - 1" FB320D494X330S/14494X
61½" RB - 1¼" FB320D496X330S/14496X
62" RB - 1½" FB330D498X340S/14499X

Страница 6: шаровые краны M10Pi

Рабочее давление (bar g)Размер крана / режим работыBVA двойного действияBVL двойного действияBVA одностороннего действияBVL одностороннего действия
3¼" RB - " RB310D490X310S/4490X
3½" RB - " FB310D490X310S/4490X
3¾" RB - ½" FB310D490X315S/8490X
31" RB - ¾" FB315D492X320S/8493X
31¼" RB - 1" FB320D494X325S/8494X
31½" RB - 1¼" FB330D496X340S/8497X
32" RB - 1½" FB330D498X340S/8499X
32½" RB - 2" FB330D505X340S/8502X
4¼" RB - " RB310D490X310S/6490X
4½" RB - " FB310D490X310S/6490X
4¾" RB - ½" FB310D490X315S/10490X
41" RB - ¾" FB315D492X320S/10493X
41¼" RB - 1" FB315D504X320S/10494X
41½" RB - 1¼" FB325D496X335S/10497X
42" RB - 1½" FB325D498X335S/10499X
42½" RB - 2" FB330D505X340S/10502X
5¼" RB - " RB310D490X310S/6490X
5½" RB - " FB310D490X310S/6490X
5¾" RB - ½" FB310D490X310S/6490X
51" RB - ¾" FB315D492X320S/12493X
51¼" RB - 1" FB315D504X320S/12494X
51½" RB - 1¼" FB320D496X330S/12496X
52" RB - 1½" FB325D498X335S/12499X
52½" RB - 2" FB325D505X335S/12502X
6¼" RB - " RB310D490X310S/8490X
6½" RB - " FB310D490X310S/8490X
6¾" RB - ½" FB310D490X310S/8490X
61" RB - ¾" FB310D492X315S/14492X
61¼" RB - 1" FB315D504X320S/14494X
61½" RB - 1¼" FB320D496X330S/14496X
62" RB - 1½" FB320D498X330S/14498X
62½" RB - 2" FB325D505X335S/14502X

Страница 7: шаровые краны M10MVi и M10MSi

Рабочее давление (bar g)Размер крана / режим работыBVA двойного действияBVL двойного действияBVA одностороннего действияBVL одностороннего действия
3¼" RB - " RB310D560310S/4560
3½" RB - " FB310D560310S/4560
3¾" RB - ½" FB310D560315S/8560
31" RB - ¾" FB315D562320S/8563
31¼" RB - 1" FB320D564325S/8564
31½" RB - 1¼" FB330D564340S/8565
32" RB - 1½" FB330D566340S/8567
4¼" RB - " RB310D560310S/6560
4½" RB - " FB310D560310S/6560
4¾" RB - ½" FB310D560315S/10560
41" RB - ¾" FB315D562320S/10563
41¼" RB - 1" FB320D564320S/10564
41½" RB - 1¼" FB325D564335S/10565
42" RB - 1½" FB325D566335S/10567

Страница 7: шаровые краны M10MVi и M10MSi, альтернативная таблица давления

Рабочее давление (bar g)Размер крана / режим работыBVA двойного действияBVL двойного действияBVA одностороннего действияBVL одностороннего действия
5¼" RB - " RB310D560310S/6560
5½" RB - " FB310D560310S/6560
5¾" RB - ½" FB310D560310S/6560
51" RB - ¾" FB315D562320S/12563
51¼" RB - 1" FB320D564320S/12564
51½" RB - 1¼" FB320D564330S/12564
52" RB - 1½" FB325D566335S/12567
6¼" RB - " RB310D560310S/8560
6½" RB - " FB310D560310S/8560
6¾" RB - ½" FB310D560310S/8560
61" RB - ¾" FB310D562315S/14562
61¼" RB - 1" FB320D564320S/14564
61½" RB - 1¼" FB320D564330S/14564
62" RB - 1½" FB320D566330S/14566

Страница 8: шаровые краны M70i

Рабочее давление (bar g)Размер крана / режим работыBVA двойного действияBVL двойного действияBVA одностороннего действияBVL одностороннего действия
3½"315D300X320S/8301X
3¾"315D300X325S/8301X
31"320D303X325S/8303X
31½"330D306X340S/8307X
32"335D309X345S/8318X
4½"315D300X320S/10301X
4¾"315D300X320S/10301X
41"315D302X325S/10303X
41½"330D306X340S/10307X
42"335D309X340S/10309X
5½"310D300X320S/12301X
5¾"315D300X320S/12301X
51"315D302X320S/12303X
51½"325D306X335S/12307X
52"330D308X340S/12309X
6½"310D300X315S/14300X
6¾"310D300X320S/14301X
61"315D302X320S/14303X
61½"325D306X335S/14307X
62"330D308X335S/14309X

Страница 8: шаровые краны M80i

Рабочее давление (bar g)Размер крана / режим работыBVA двойного действияBVL двойного действияBVA одностороннего действияBVL одностороннего действия
32½"335D481X345S/8482X
33"340D481X345S/8482X
34"340D484X350S/8486X
42½"335D481X340S/10481X
43"335D481X345S/10482X
44"335D484X345S/10485X
52½"330D480X340S/12481X
53"335D481X340S/12481X
54"335D484X345S/12485X
62½"330D480X340S/14481X
63"330D480X340S/14481X
64"335D484X340S/14484X

Страница 9: шаровые краны M31V ISO и M31S ISO

Рабочее давление (bar g)Размер крана / режим работыBVA двойного действияBVL двойного действияBVA одностороннего действияBVL одностороннего действия
32"325D400X335S/8401X
32½"330D402X340S/8403X
33"330D402X345S/8404X
34"345D406X355S/8407X
36"355D409X365S/8414X
38"360D413X--
42"320D400X330S/10400X
42½"325D402X335S/10403X
43"330D402X340S/10403X
44"340D405X350S/10407X
46"355D409X360S/10410X
48"355D412X360S/12413X
52"320D400X330S/12400X
52½"320D402X330S/12402X
53"325D402X335S/12403X
54"335D405X350S/12407X
56"350D409X360S/12410X
58"355D412X360S/12413X
62"320D400X330S/14400X
62½"320D402X330S/14402X
63"325D402X335S/14403X
64"335D405X345S/14406X
66"350D409X360S/14410X
68"350D412X360S/14413X

Страница 9: шаровые краны M33V ISO, M33S ISO, M33F и M33T ISO

Рабочее давление (bar g)Размер крана / режим работыBVA двойного действияBVL двойного действияBVA одностороннего действияBVL одностороннего действия
32"330D510X340S/8511X
32½"335D513X345S/8514X
33"340D513X350S/8526X
34"350D517X360S/8527X
36"360D520X365S/8521X
38"365D525X--
42"330D510X335S/10511X
42½"335D513X340S/10513X
43"335D513X345S/10514X
44"345D516X355S/10517X
46"355D519X360S/10520X
48"360D524X365S/10525X
52"325D510X335S/12511X
52½"330D512X340S/12513X
53"335D513X340S/12513X
54"345D516X355S/12517X
56"350D519X360S/12520X
58"360D524X365S/12525X
62"325D510X335S/14511X
62½"330D512X335S/14513X
63"335D513X340S/14513X
64"345D516X350S/14517X
66"350D519X360S/14520X
68"360D524X365S/14525X

Страница 10: шаровые краны M33H ISO и M33HT ISO

Рабочее давление (bar g)Размер крана / режим работыBVA двойного действияBVL двойного действияBVA одностороннего действияBVL одностороннего действия
32"335D511X345S/8528X
32½"335D513X345S/8514X
33"340D513X350S/8526X
34"350D517X360S/8527X
36"360D520X365S/8521X
38"365D525X--
42"330D510X340S/10511X
42½"335D513X340S/10513X
43"335D513X345S/10514X
44"345D516X355S/10517X
46"357D520X360S/10520X
48"360D524X365S/10525X
52"330D510X340S/12511X
52½"330D512X340S/12513X
53"335D513X345S/12514X
54"345D516X355S/12517X
56"355D519X360S/12520X
58"360D524X365S/12525X
62"325D510X335S/14511X
62½"325D512X340S/14513X
63"335D513X340S/14513X
64"345D516X350S/14517X
66"350D519X360S/14520X
68"360D524X365S/14525X

Страница 11: шаровые краны M21Hi и M21HTi

Рабочее давление (bar g)Размер крана / режим работыBVA двойного действияBVL двойного действияBVA одностороннего действияBVL одностороннего действия
3½" **315D300X325S/8301X
3¾" **315D300X325S/8301X
31"320D303X325S/8303X
31¼"320D494X330S/8494X
31½"325D306X340S/8307X
32"330D306X340S/8307X
32½"335D511X345S/8528X
33"335D513X345S/8514X
34"340D513X350S/8526X
36"350D517X360S/8527X
4½" **315D300X320S/10301X
4¾" **315D300X320S/10301X
41"315D302X325S/10303X
41¼"320D494X325S/10494X
41½"325D306X335S/10307X
42"325D306X335S/10307X
42½"335D511X345S/10528X
43"335D513X345S/10514X
44"340D513X350S/10526X
46"350D517X357S/10527X

Страница 11: шаровые краны M40Hi и M40HTi

Рабочее давление (bar g)Размер крана / режим работыBVA двойного действияBVL двойного действияBVA одностороннего действияBVL одностороннего действия
5½" **315D300X320S/12301X
5¾" **315D300X320S/12301X
51"315D302X320S/12303X
51¼"315D504X325S/12494X
51½"320D306X330S/12306X
52"325D306X335S/12307X
52½"330D510X340S/12511X
53"330D512X345S/12514X
54"335D513X345S/12514X
56"345D516X357S/12527X
6½" **310D300X320S/14301X
6¾" **310D300X320S/14301X
61"315D302X320S/14303X
61¼"315D504X325S/14494X
61½"320D306X330S/14306X
62"320D306X330S/14306X
62½"330D510X340S/14511X
63"330D512X340S/14513X
64"335D513X345S/14514X
66"345D516X355S/14517X

Страница 13: шаровые краны M21Ti, M21Vi, M21Si и M21Fi

Рабочее давление (bar g)Размер крана / режим работыBVA двойного действияBVL двойного действияBVA одностороннего действияBVL одностороннего действия
3½" **310D300X320S/8301X
3¾"**310D300X320S/8301X
31"315D302X320S/8303X
31¼"320D494X325S/8494X
31½"320D306X330S/8306X
32"320D306X330S/8306X
32½"330D510X340S/8511X
33"335D513X345S/8514X
34"340D513X350S/8526X
36"340D515X350S/8517X
38" ***360D520X365S/8521X
4½" **310D300X315S/10300X
4¾"**310D300X315S/10300X
41"315D302X320S/10303X
41¼"315D504X320S/10494X
41½"320D306X325S/10306X
42"320D306X330S/10306X
42½"325D510X335S/10511X
43"335D513X340S/10513X
44"335D513X345S/10514X
46"335D515X345S/10516X
48" ***355D519X360S/10520X

Страница 13: шаровые краны M40Ti, M40Vi, M40Si и M40Fi

Рабочее давление (bar g)Размер крана / режим работыBVA двойного действияBVL двойного действияBVA одностороннего действияBVL одностороннего действия
5½" **310D300X315S/12300X
5¾"**310D300X315S/12300X
51"315D302X320S/12303X
51¼"315D504X320S/12494X
51½"315D506X325S/12306X
52"320D306X325S/12306X
52½"325D510X335S/12511X
53"330D512X340S/12513X
54"335D513X340S/12513X
56"335D515X345S/12516X
58" ***350D519X360S/12520X
6½" **310D300X315S/14300X
6¾"**310D300X315S/14300X
61"310D302X315S/14302X
61¼"315D504X320S/14494X
61½"315D506X325S/14306X
62"315D506X325S/14306X
62½"320D510X330S/14510X
63"330D512X335S/14513X
64"330D512X340S/14513X
66"335D515X345S/14516X
68" ***350D519X360S/14520 X

Страница 15: шаровые краны M21ECFi4

Рабочее давление (bar g)Размер крана / режим работыBVA двойного действияBVL двойного действияBVA одностороннего действияBVL одностороннего действия
3½" **315D300X320S/8301X
3¾"**315D300X320S/8301X
31"315D302X320S/8303X
31¼"320D494X325S/8494X
31½"320D306X330S/8306X
32"325D306X330S/8306X
32½"330D510X335S/8511X
33"335D513X340S/8513X
34"340D513X345S/8514X
4½" **310D300X315S/10300X
4¾"**310D300X315S/10300X
41"315D302X320S/10303X
41¼"315D504X320S/10494X
41½"320D306X325S/10306X
42"320D306X330S/10306X
42½"325D510X330S/10510X
43"330D512X340S/10513X
44"335D513X340S/10513X

Страница 15: шаровые краны M40ECFi4

Рабочее давление (bar g)Размер крана / режим работыBVA двойного действияBVL двойного действияBVA одностороннего действияBVL одностороннего действия
5½" **310D300X315S/10300X
5¾"**310D300X315S/10300X
51"315D302X320S/12303X
51¼"315D504X320S/12494X
51½"320D306X325S/12306X
52"320D306X325S/12306X
52½"320D510X330S/12510X
53"330D512X335S/12513X
54"335D513X340S/12513X
6½" **310D300X315S/14300X
6¾"**310D300X315S/14300X
61"310D302X315S/14302X
61¼"315D504X320S/14494X
61½"315D506X320S/14306X
62"320D506X325S/14306X
62½"320D510X330S/14510X
63"325D512X335S/14513X
64"330D512X340S/14513X

Страница 12: шаровой кран M45i

Рабочее давление (bar g)Размер крана / режим работыBVA двойного действияBVL двойного действияBVA одностороннего действияBVL одностороннего действия
31 дюйм320D303X325S/8303X
31 1/4 дюйма320D494X330S/8494X
31 1/2 дюйма325D306X340S/8307X
32 дюйма330D306X340S/8307X
32 1/2 дюйма335D511X345S/8528X
33 дюйма340D513X345S/8514X
34 дюйма345D514X355S/8526X
36 дюймов345D516X360S/8527X
41 дюйм315D302X325S/10303X
41 1/4 дюйма320D494X330S/10494X
41 1/2 дюйма325D306X330S/10306X
42 дюйма325D306X335S/10307X
42 1/2 дюйма330D510X340S/10511X
43 дюйма335D513X345S/10514X
44 дюйма340D513X350S/10526X
46 дюймов345D516X355S/10517X
51 дюйм315D302X320S/12303X
51 1/4 дюйма320D494X325S/12494X
51 1/2 дюйма320D306X330S/12306X
52 дюйма325D306X335S/12307X
52 1/2 дюйма330D510X340S/12511X
53 дюйма335D513X340S/12513X
54 дюйма335D513X345S/12514X
56 дюймов340D515X355S/12517X
61 дюйм315D302X320S/14303X
61 1/4 дюйма315D504X325S/14494X
61 1/2 дюйма320D306X330S/14306X
62 дюйма320D306X330S/14306X
62 1/2 дюйма325D510X335S/14511X
63 дюйма330D512X340S/14513X
64 дюйма335D513X345S/14514X
66 дюймов340D515X350S/14517X

Страница 14: шаровые краны M21ViJ, M21SiJ, M40ViJ и M40SiJ

Рабочее давление (bar g)Размер крана / режим работыBVA двойного действияBVL двойного действияBVA одностороннего действияBVL одностороннего действия
31 1/2 дюйма320D306X330S/8306X
32 дюйма325D306X330S/8306X
32 1/2 дюйма330D510X340S/8511X
33 дюйма335D513X345S/8514X
34 дюйма340D513X350S/8526X
41 1/2 дюйма320D306X325S/10306X
42 дюйма320D306X330S/10306X
42 1/2 дюйма330D510X335S/10511X
43 дюйма335D513X345S/10514X
44 дюйма340D513X345S/10514X
51 1/2 дюйма320D306X325S/12306X
52 дюйма320D306X325S/12306X
52 1/2 дюйма325D510X335S/12511X
53 дюйма335D513X340S/12513X
54 дюйма335D513X345S/12514X
61 1/2 дюйма320D306X325S/14306X
62 дюйма320D306X325S/14306X
62 1/2 дюйма325D510X335S/14511X
63 дюйма330D512X340S/14513X
64 дюйма335D513X340S/14513X

Руководство по установке и обслуживанию

  1. Информация по безопасности
  2. Общая информация об изделии
  3. Установка
  4. Ввод в эксплуатацию
  5. Запасные части и обслуживание
  6. Поиск неисправностей

Область документа: В этом разделе сохранена информация по безопасности, установке, вводу в эксплуатацию, обслуживанию и поиску неисправностей BVA300 из IM-P372-24, редакция CH, выпуск 3. Повторяющиеся верхние колонтитулы и пустые страницы удалены. Оригинальное руководство изготовителя остаётся основным документом по безопасности.

1. Информация по безопасности

Эти изделия соответствуют формулировкам Директивы ATEX 94/9/EC в исходной редакции для применения в потенциально взрывоопасных атмосферах, вызванных смесью воздуха, газов, паров, тумана или взвешенной пыли, в пределах Группы II, Категории 2. Безопасная эксплуатация гарантируется только при установке, вводе в эксплуатацию, использовании и обслуживании изделия квалифицированным персоналом в соответствии с инструкцией по эксплуатации. Необходимо также соблюдать общие требования по установке и безопасности при строительстве трубопроводов и установок, а также использовать подходящие инструменты и средства защиты.

WARNING: не обслуживайте привод, предварительно не ознакомившись с инструкцией по установке и обслуживанию. В крышках находятся нагруженные пружины. Перед разборкой из привода необходимо стравить давление.

WARNING: если кран заклинил в частично открытом положении, пружины привода могут оставаться частично сжатыми и накапливать значительную энергию. Перед разделением сборки выполните процедуру разборки заклинившего крана из оригинального руководства.

WARNING: максимальное давление подачи воздуха к приводу и соленоиду составляет 8 bar.

WARNING: при разборке заклинившей сборки крана подключите регулируемую подачу сжатого воздуха 0–6 bar g (0–87 psi g) к входному порту воздуха A и постепенно повышайте давление только до начала вращения штока крана. Выполните полную процедуру для заклинившего крана из оригинального руководства.

1.1 Предусмотренное применение

Проверьте паспортную табличку, эту инструкцию по установке и обслуживанию и технический лист, чтобы подтвердить пригодность изделия для предполагаемого применения. В исходной редакции цитируется Европейская директива по оборудованию, работающему под давлением, 97/23/EC; размеры приводов до BVA335 включительно указаны как SEP для перечисленных групп газов и жидкостей, а BVA340 и более крупные размеры — как Категория I. В источнике также указано, что изделия предназначены для сжатого воздуха и других применений высокой чистоты Группы 2. Проверьте пригодность материалов, давление и температуру, а также их максимальные и минимальные значения. Если ограничение изделия ниже ограничения системы, установите устройство защиты от избыточного давления или температуры.

Определите правильные условия и ориентацию установки подключённого крана. Изделия Spirax Sarco не предназначены для восприятия внешних нагрузок, создаваемых подключённой системой; установщик должен учитывать эти нагрузки и принимать меры для их уменьшения. Перед установкой в паровых и других высокотемпературных системах снимите защитные крышки с соединений и защитную плёнку с паспортных табличек.

1.2–1.10 Контроль места и работ

  • Обеспечьте безопасный доступ и при необходимости защищённую рабочую площадку. Подготовьте подходящее грузоподъёмное оборудование.
  • Обеспечьте достаточное освещение, особенно для подробных или сложных работ.
  • Учитывайте риск взрыва, недостаток кислорода, опасные газы, экстремальные температуры, горячие поверхности, пожар, чрезмерный шум и движущиеся механизмы.
  • Учитывайте влияние изоляции или отключения электропитания на всю систему. Медленно открывайте и закрывайте изолирующие клапаны, чтобы избежать гидравлических ударов и скачков в системе.
  • Изолируйте давление и безопасно стравите его в атмосферу. Рассмотрите двойную изоляцию и блокировку или маркировку закрытых клапанов. Никогда не считайте систему разгерметизированной только потому, что манометр показывает ноль.
  • После изоляции дождитесь нормализации температуры. Уплотнительные кольца Viton нельзя подвергать воздействию температуры выше 315 °C (599 °F), поскольку могут выделяться токсичные пары.
  • Используйте подходящие инструменты и расходные материалы и только оригинальные запасные части.
  • Используйте защитную одежду, соответствующую опасностям химикатов, температуры, излучения, шума, падающих предметов и рисков для глаз или лица.
  • При необходимости применяйте систему нарядов-допусков. Работы должен выполнять или контролировать компетентный специалист.

1.11–1.16 Обращение, остаточные опасности и утилизация

Оцените риск ручного перемещения крупных или тяжёлых изделий и используйте подходящий способ обращения. При нормальной эксплуатации внешняя поверхность может быть очень горячей; при максимально допустимых условиях источник указывает возможность нагрева поверхности до 200 °C (302 °F). Изделия не имеют автоматического дренажа, поэтому будьте осторожны при разборке или снятии. Соблюдайте требования безопасности для подключённого шарового крана. Защищайте изделия от замерзания в местах, где возможна температура ниже нуля.

Если не указано иное, изделие пригодно для переработки и при осторожной утилизации не предполагается экологической опасности. При установленных уплотнительных кольцах Viton соблюдайте указания источника по захоронению, сжиганию и водной среде. При возврате изделий письменно сообщите об остатках загрязнений, механических повреждениях и связанных рисках для здоровья, безопасности или окружающей среды, включая соответствующие паспорта безопасности.

2. Общая информация об изделии

2.1 Описание

В пневматических приводах BVA300 используется реечно-шестерёнчатая система, создающая линейный момент при четвертьоборотной работе. Ряд изделий приведён в таблице 1.

2.1.1 Таблица 1: ряд BVA300

Двойное действие: BVA310D, BVA315D, BVA320D, BVA325D, BVA330D, BVA335D, BVA340D, BVA345D, BVA350D, BVA355D, BVA357D, BVA360D и BVA365D.

Возвратная пружина: BVA310S, BVA315S, BVA320S, BVA325S, BVA330S, BVA335S, BVA340S, BVA345S, BVA350S, BVA355S, BVA357S, BVA360S и BVA365S. Для BVA310S доступны комбинации пружин /4, /6, /8, /10, /12 и /14; для BVA315S–BVA365S доступны /8, /10, /12 и /14.

2.2 Стандарты серии BVA300

Для размеров приводов до BVA335 включительно в исходной редакции указаны Европейская директива по оборудованию под давлением 97/23/EC, Директива по машинам 89/392/EEC, Директива ATEX 94/9/EC, Группа II, Категория 2 для зон 1, 2 и 21, 22, а также EN 15714-3. Для BVA340 и более крупных размеров указаны Категория I, Модуль A в формулировке для оборудования под давлением, Директива по машинам, ATEX, Группа II, Категория 2 и EN 15714-3. Электрические и механические принадлежности не входят в заявление для привода и требуют собственной оценки соответствия. Конечный пользователь отвечает за пригодность материалов и конструкции к рабочим условиям.

2.3 Технические данные

ПараметрЗначение
Обозначение давленияPN8
МатериалАлюминий
Максимальное давление8 bar g
Минимальная температура-30°C
Максимальная температура+100°C
Процедура оценки соответствияКатегория I, модуль A
Непосредственная сборка соленоидаNAMUR VDI / VDE 3845 согласно стандарту
Сборка принадлежностейNAMUR VDI / VDE 3845 согласно стандарту
Соединения с краномEN ISO 5211 согласно стандарту

2.4 Расход сжатого воздуха и время хода

На графиках источника приведён нормальный расход в Nm3 за ход и типичное время открытия и закрытия для размеров BVA310–BVA365. Приведённые ниже значения воспроизводят данные графиков в документированных условиях; столбцы для одностороннего и двойного действия нельзя менять местами.

РазмерРасход, одностороннее действие (Nm3/ход)Расход, двойное действие (Nm3/ход)Открытие, одностороннее действие (s)Открытие, двойное действие (s)Закрытие, одностороннее действие (s)Закрытие, двойное действие (s)
BVA3100.00010.00020.150.040.160.09
BVA3150.00020.00050.250.080.270.08
BVA3200.00060.00110.350.110.380.10
BVA3250.00080.00150.400.150.470.15
BVA3300.00110.00230.600.150.570.22
BVA3350.00190.00360.850.300.870.40
BVA3400.00290.00561.250.401.050.50
BVA3450.00470.00853.000.802.500.90
BVA3500.0070.013.101.202.701.50
BVA3550.010.023.601.803.052.00
BVA3570.0120.033.302.303.702.60
BVA3600.020.054.202.804.103.10
BVA3650.030.064.803.004.703.50

Нормальный расход указан для цикла открытия и закрытия при подаче воздуха 6 bar g. В источнике отмечено, что расход для BVA310–BVA365 зависит от конфигурации пружин, а типичное время работы рассчитано для сжатого воздуха 6 bar g и документированных конфигураций пружин.

2.5 Осмотр при поставке и хранение

  1. При получении осмотрите каждый привод на наличие транспортных повреждений и немедленно сообщите поставщику о найденных повреждениях.
  2. Стандартно приводы поставляются в закрытом положении и содержат необходимое для данного типа количество пружин. Исполнение с открытым положением необходимо заказывать отдельно.
  3. Храните приводы под навесом, защищая их от атмосферных воздействий и влаги; входы воздуха должны быть закрыты.
  4. До установки не распаковывайте привод, за исключением осмотра, описанного выше.

2.6 Комбинация пружин по типу привода

В пневматических приводах BVA300 на каждой рейке используется не более семи одинаковых предварительно сжатых пружин. Количество пружин обозначается суффиксом; например, BVA3__S14 означает всего 14 пружин.

ПриводДокументированные комбинации пружин
BVA310S/4, /6, /8, /10, /12, /14
BVA315S–BVA365S/8, /10, /12, /14

3. Установка

Перед началом установки соблюдайте требования безопасности раздела 1. Используйте инструкцию по установке и обслуживанию, маркировку корпуса и технический лист для проверки пригодности изделия.

  1. 3.1 Обращение: транспортируйте и перемещайте приводы с особой осторожностью, используя средства, соответствующие их размеру и массе. Проверяйте физическое состояние на наличие повреждений во время транспортировки и обращения.
  2. 3.2 Ограничения: проверьте материалы, давление, температуру и их максимальные значения. Если максимальное значение для изделия ниже предела системы, установите устройство защиты от избыточного давления.
  3. 3.3 Доступ и смазка: устанавливайте привод с удобным доступом для периодического осмотра и обслуживания. Приводы смазываются при сборке и не требуют дальнейшей смазки.
  4. 3.4 Положение: убедитесь, что привод и кран находятся в одинаковом открытом или закрытом положении.
  5. 3.5 Центровка: проверяйте центровку во время и после сборки, чтобы детали муфты работали с правильным выравниванием.
  6. 3.6 Болты муфты: затягивайте болты равномерно для распределения крутящего напряжения перед окончательной затяжкой, независимо от того, соединён ли привод непосредственно или через монтажный кронштейн. Дважды приведите привод в действие перед полной затяжкой болтов муфты.
  7. 3.7 Упоры хода: боковые упоры обеспечивают регулировку плюс-минус 5 градусов в диапазоне от 85 до 95 градусов. Ослабление стопорной гайки регулирует пределы; один третий оборота стопорной гайки соответствует одному градусу хода. Не изменяйте настройку изготовителя более чем на 2,5 градуса с каждой стороны, поскольку это может повредить внутренние детали.

3.3.1 Рекомендуемое минимальное качество воздуха

ПараметрТребование
Содержание маслаМаксимум 5 mg/m3; минимум 1 mg/m3
Содержание водыСжатый воздух должен быть сухим для предотвращения замерзания
Максимальный размер частиц пыли40 микрон

Приводы можно устанавливать соосно трубопроводу или под углом 90 градусов. В нормальном режиме закрытие выполняется по часовой стрелке, а открытие — против часовой стрелки, но направление легко изменить.

3.3.2 Рекомендуемые размеры трубопровода

Группа моделейДлина до 1,5 mДлина более 1,5 m
BVA310–BVA320Наружный диаметр 6 mmНаружный диаметр 6 mm
BVA325–BVA365Наружный диаметр 6 mmНаружный диаметр 10 mm

4. Ввод в эксплуатацию

После установки или обслуживания убедитесь в полной работоспособности системы. Проведите испытания сигнализации и защитных устройств.

5. Запасные части и обслуживание

Перед началом любой программы обслуживания соблюдайте требования безопасности раздела 1. Запасные части должны быть оригинальными деталями Spirax Sarco; в противном случае любые явные или подразумеваемые гарантийные обязательства теряют силу.

5.1 Запасные части

Ниже перечислены доступные запасные части для серий BVA300D и BVA300S. Другие детали как запасные части не поставляются. Различие BVA300D и BVA300S состоит в наличии пружин внутри крышек.

Доступная запасная частьНомера деталей или состав
Комплект обслуживания серии BVA300 — уплотнительные кольца7, 8, 11, 12 и 16; доступны из NBR или Viton
Шайбы шестерни13, 14 and 15
Прочие5, 6, 10, 17 and 18

Заказывайте запасные части по описанию в исходной таблице и указывайте обозначение пневматического привода. Все перечисленные запасные части продаются вместе в одном комплекте. В исходном примере приведён комплект обслуживания серии BVA300 с кольцами NBR для пневматического привода Spirax Sarco BVA320S/08.

5.2 Профилактическое обслуживание

  1. Проводите периодический осмотр для проверки работы привода.
  2. Приводите приводы в действие не реже одного раза в шесть месяцев или чаще при необходимости.
  3. При необходимости во время обслуживания одновременно заменяйте уплотнительные кольца, направляющие и шайбы.

5.3 Причины ремонта и замены деталей

При обнаружении утечки через верхнее или нижнее уплотнительное кольцо шестерни, кольцо поршня или кольца крышек немедленно отремонтируйте или замените детали. При обслуживании привода заменяйте все кольца, втулки, направляющие скольжения и шайбы, перечисленные в списке запасных частей.

5.4 Разборка и сборка

5.4.1 Меры предосторожности перед разборкой

  • Изолируйте и проверьте пневматическое и электрическое питание.
  • Отсоедините привод и принадлежности от воздушных трубок и электрической проводки.
  • Снимите соленоид с привода.
  • Снимите привод с крана и/или муфт.

5.4.2 Разборка

  1. Снимите крышки привода, ослабив наружные болты. В источнике указано, что болты крышек с возвратной пружиной имеют достаточную длину для этой операции.
  2. Отверните гайки и снимите выравнивающие винты.
  3. Поверните шестерню против часовой стрелки, чтобы вывести поршни из зацепления в нормально закрытом приводе, или по часовой стрелке в нормально открытом приводе, затем снимите поршни.
  4. Снимите сверху указатель положения, скользящую шайбу, мягкую шайбу шестерни и металлическую шайбу шестерни.
  5. Извлеките шестерню из нижней части корпуса, сняв верхний подшипник шестерни и упор через внутреннюю часть корпуса.
  6. Очистите все детали и проверьте их на износ, включая внутреннюю поверхность цилиндра.
  7. Если детали находятся в хорошем состоянии, перед сборкой замените кольца, втулки, направляющие скольжения и шайбы из комплекта обслуживания BVA300.
  8. Смажьте консистентной смазкой Molykote B 2-2 Plus и нанесите тонкий слой на уплотнительные кольца 7, 8 и 16.

5.4.3 Сборка

  1. Установите все детали из оригинального комплекта обслуживания и смажьте их в указанных местах.
  2. Установите шестерню в корпус снизу; установите упор шестерни и верхний подшипник шестерни в правильные положения.
  3. Установите мягкую шайбу шестерни, металлическую шайбу шестерни, скользящую шайбу и указатель положения на верхнюю часть шестерни.
  4. Установите оба поршня и убедитесь, что они входят в зацепление одновременно при вращении шестерни по часовой стрелке для нормально закрытого привода или против часовой стрелки для нормально открытого.
  5. Установите крышки и затяните болты в заданной последовательности. Убедитесь, что открытое и закрытое положения совпадают с положением, указанным на шестерне.
  6. Несколько раз приведите привод в действие и повторно введите систему в эксплуатацию.

6. Поиск неисправностей

Перед разборкой привода ознакомьтесь с приведёнными ниже инструкциями.

6.1 Привод с соленоидным клапаном

Если привод не работает, проверьте свободное вращение крана, правильность размера привода, подачу правильного напряжения на соленоид и достаточность сжатого воздуха. Если напряжение и давление правильные, а кран вращается свободно, подайте правильное напряжение и прислушайтесь к щелчку соленоида. Если звука нет, осторожно снимите соленоид и наблюдайте за плунжером при повторной подаче напряжения; замените соленоид, если плунжер не втягивается.

Если соленоид работает, снимите его и монтажный блок для стендовой проверки при подаче воздуха не менее 3 bar g и правильного напряжения. Под напряжением воздух должен выходить только через один выходной порт. Если привод работает, но пропускает воздух или теряет мощность, проверьте, находится ли напряжение в пределах 10 % заданного значения, проверьте падение давления во время циклов и при необходимости замените негерметичные уплотнительные кольца поршня или золотниковый клапан.

6.2 Привод без соленоидного клапана

  1. Убедитесь, что все порты свободны от препятствий.
  2. Убедитесь, что привод смазан и между шестернёй и поршневыми рейками нет затвердевшей смазки. При необходимости очистите, высушите, заново смажьте и соберите привод.
  3. Убедитесь, что вал шестерни и поршни не заклинили. Если заклинили, выполните сборку согласно разделу 5.4.
  4. При чрезмерном люфте проверьте зубья поршневой рейки на износ.
  5. Для приводов с возвратной пружиной проверьте смещение или поломку пружин и осмотрите корпус на наличие задиров.
  6. Если привод и кран перемещаются свободно, соберите их и повторите испытание. Если устройство по-прежнему не работает, обратитесь в Spirax Sarco.

Talk to our technical team

Contact Spirax Sarco for product selection, documentation or replacement guidance.
