Системы управления

Изучите системы управления паром Spirax Sarco, включая регулирующие клапаны, регуляторы давления, приводы, позиционеры, контроллеры и датчики.

Как выбрать правильный маршрут по управлению паром

Краткий ответ: Система управления паром обычно объединяет регулирующий элемент, способ привода, слой датчиков и сигналов, а также поддерживающее оборудование для защиты по давлению или подготовки пара, необходимое для стабильной работы в точке применения.

На практике редукционные клапаны решают задачи локального контроля давления, приводные регулирующие клапаны - задачи модуляции по сигналу, а самодействующие регуляторы - более простые тепловые задачи, где важна независимость от внешнего питания.

Цель управленияЛучший маршрутКогда выбиратьКогда это не лучший вариант

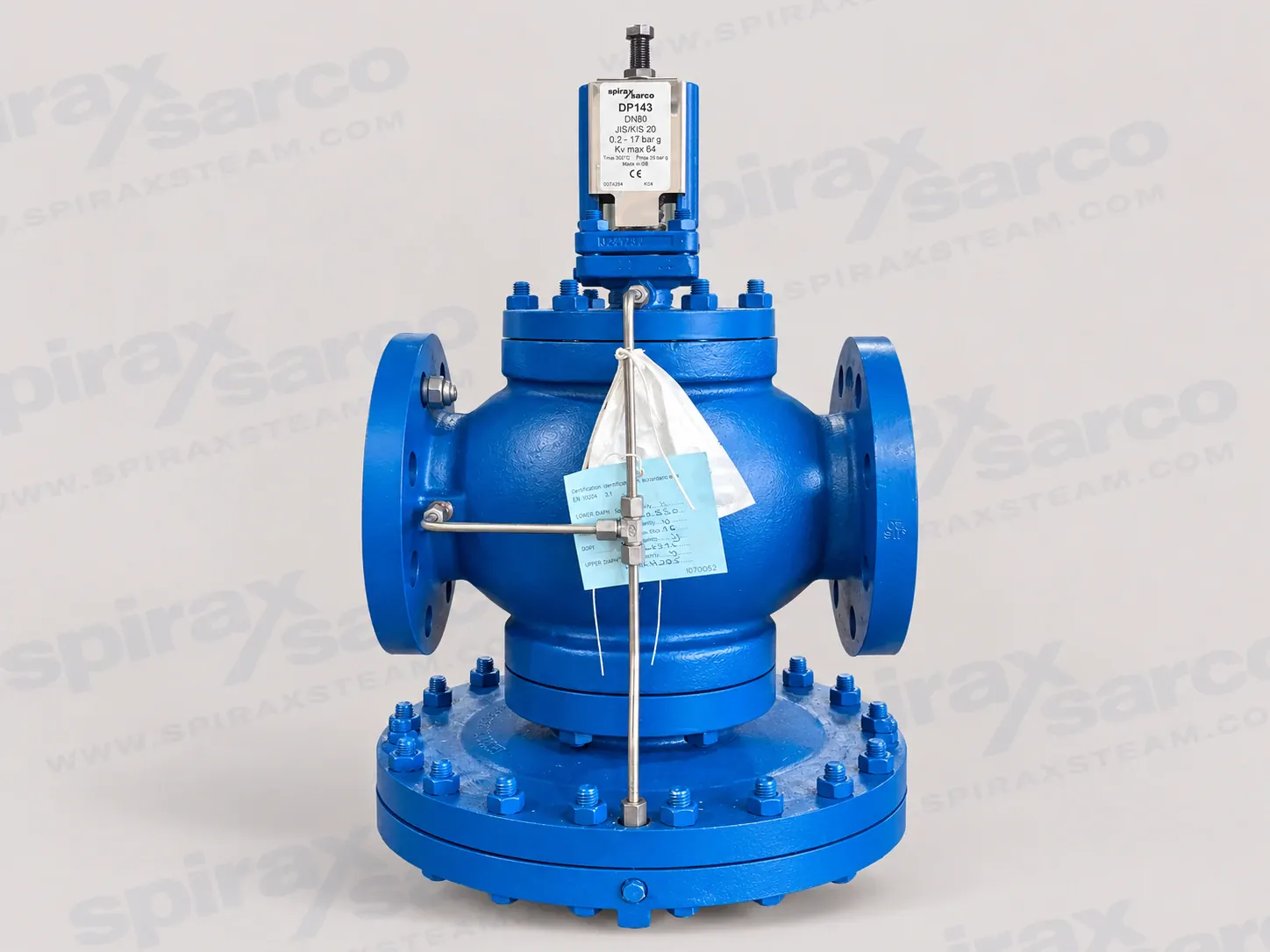

Снизить или стабилизировать давление пара после редуцированияРедукционные клапаны и паровые регуляторыКогда нужна отдельная редукционная станция, требуется защищать оборудование после редуцирования с более низким допустимым давлением или важно стабильное давление рядом с процессом.Когда задача зависит от удалённого сигнала управления, частой модуляции при меняющейся нагрузке или более тесно интегрированного контура, чем обычно даёт самодействующий регулятор.
Непрерывно модулировать давление, температуру или расходРегулирующие клапаны с электрическим или пневматическим приводомКогда нужен готовый клапанный узел, реагирующий на изменение процесса, удалённые сигналы или более широкую архитектуру автоматизации.Когда применение представляет собой простую локальную задачу, где отсутствие внешнего питания, отсутствие приборного воздуха и простота пусконаладки важнее продвинутой модуляции.
Поддерживать температуру процесса без внешнего питанияСамодействующие температурные регуляторыКогда нужен надёжный локальный тепловой контроль на оборудовании с паровым нагревом, особенно там, где важны простота, пригодность для опасных зон или удалённость установки.Когда нужны дистанционные изменения уставки, обратная связь по данным, заводская автоматизация или более быстрый отклик, завязанный на сигналы процесса.
Получить точное дистанционное позиционирование клапана без заводского воздухаЭлектрические приводыКогда для проекта важны интеллектуальное позиционирование, автоматическая пусконаладка, прозрачная диагностика и снижение постоянного расхода воздуха.Когда площадка уже опирается на приборный воздух или вся архитектура управления построена вокруг пневматического отклика и воздушной обратной связи.

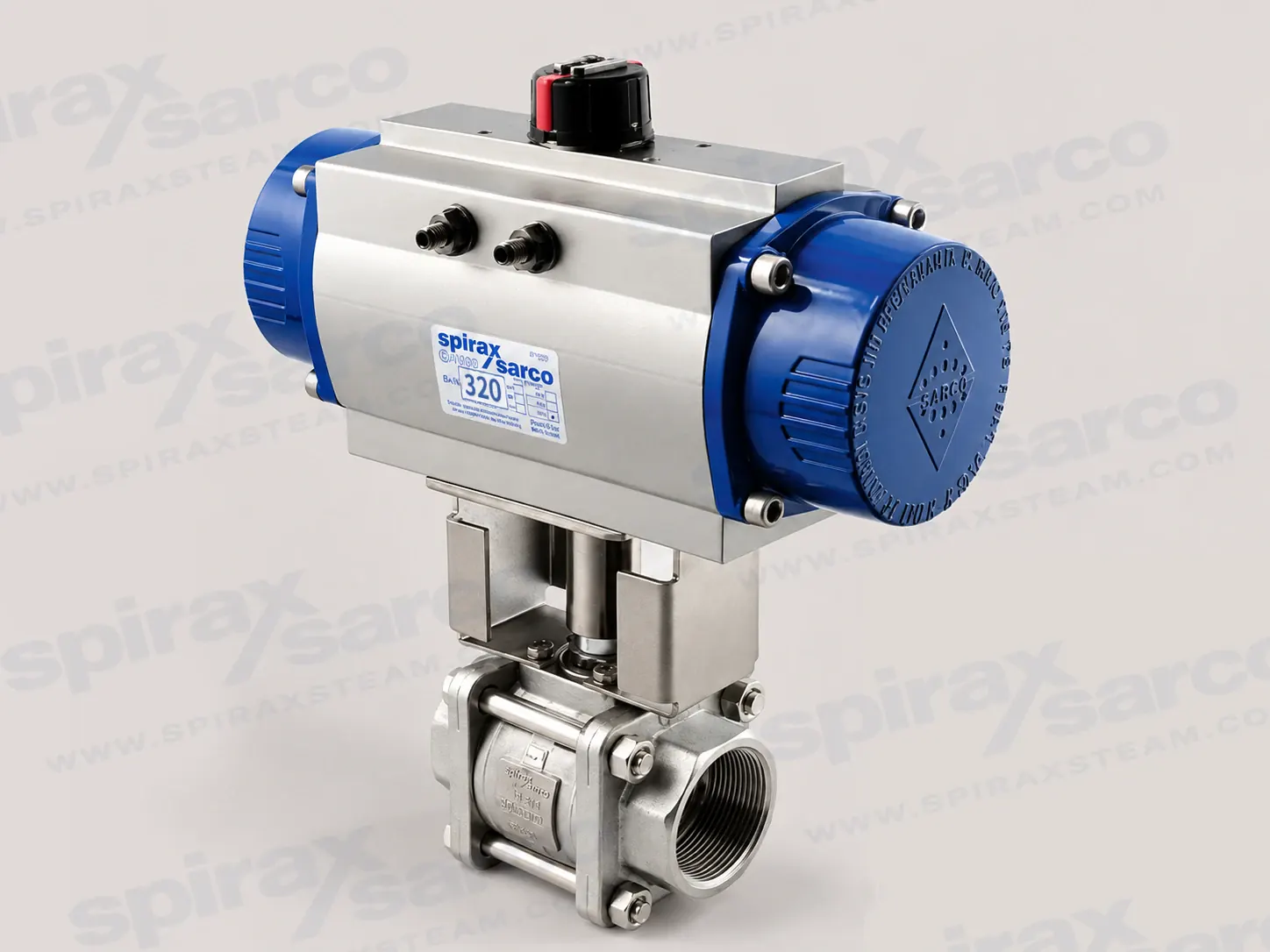

Собрать пневматический модулирующий клапанный узелПневматические приводы и позиционерыКогда приборный воздух уже есть, важен быстрый отклик или задаче нужно проверенное пневматическое позиционирование при изменяющемся перепаде давления.Когда вы хотите снизить постоянный расход воздуха, упростить ввод в эксплуатацию с электрическим приводом или уйти от зависимости от воздушной инфраструктуры.
Снизить температуру перегретого пара перед использованиемДесуперхитерыКогда нужен точный контроль температуры перегретого пара перед процессом на стороне после редуцирования, байпасом турбины или температурно-чувствительным применением.Когда фактически нужна только редукция давления или базовое управление расходом без задачи по температуре перегретого пара.

FAQ по системам управления паром

Что включает в себя система управления паром?

Система управления паром обычно включает корпус клапана или регулятор, способ привода там, где нужна модуляция, слой датчиков и сигналов управления, а также соседнее оборудование, которое защищает по давлению, улучшает состояние пара или стабилизирует повторяемость работы.

Когда выбирать самодействующее управление вместо приводного?

Самодействующее управление часто лучше подходит там, где задаче нужен простой и надёжный температурный контроль без внешнего питания, сжатого воздуха или более сложной архитектуры управления. Приводное управление обычно сильнее там, где применению нужны более точная модуляция, дистанционное позиционирование, диагностика и интеграция с системой управления завода.

Когда редукционный клапан является правильным выбором?

Редукционный клапан является правильным выбором, когда главная задача - снизить или стабилизировать давление пара после редуцирования рядом с процессом. Чаще всего это часть более широкой станции, куда также входят фильтры, сепараторы, манометры и защита от избыточного давления на стороне после редуцирования.

Чем отличаются электрические и пневматические приводы?

Электрические приводы часто выбирают за интеллектуальное позиционирование, более простую пусконаладку и меньшую зависимость от постоянного расхода воздуха, тогда как пневматические приводы обычно предпочтительнее там, где уже есть приборный воздух и архитектура управления построена вокруг пневматического отклика и обратной связи от позиционера.

Типовые сценарии выбора управления паром

Редукционные станции и подача пара в точке применения

Если основная задача начинается со снижения давления из котельной до более удобного для процесса уровня, начните с редукционных клапанов, а затем оцените более широкое станционное оборудование вокруг состояния пара, индикации давления и защиты на стороне после редуцирования. Если нужен более прямой путь к пилотному исполнению, переходите к редукционному клапану 25P.

Модуляция по сигналу на теплообменниках, ёмкостях и технологических линиях

Если задача зависит от меняющейся нагрузки, удалённых уставок или повторяемого регулирования вокруг переменной процесса, клапанный узел обычно должен включать приводной регулирующий клапан с правильным приводом, позиционером и архитектурой сигналов.

Простые тепловые задачи, где важна независимость от инженерных сетей

Если площадке нужно надёжное локальное решение по температуре без приборного воздуха или электрического питания, самодействующие температурные регуляторы остаются сильным выбором для применений с паровым нагревом, которым не нужна более широкая автоматизация.

Типовые маршруты от широких запросов по системам управления

Большинство запросов по системам управления быстро распадается на три направления: управление давлением, модулирующее регулирование и стратегия привода. Начинайте с редукционных клапанов, когда главным требованием является стабильность давления после редуцирования. Если задача зависит от модуляции по сигналу, сравнивайте регулирующие клапаны для пара.

Используйте электрические приводы, когда на первый план выходят интеллектуальное позиционирование, прозрачная диагностика и снижение постоянного расхода воздуха. Используйте пневматические приводы, когда пакет уже формируется вокруг приборного воздуха, быстрого отклика или устоявшейся пневматической архитектуры. Добавляйте позиционеры клапанов, когда в требования входят повторяемое движение клапана и более точное следование сигналу, и переходите к самодействующим температурным регуляторам, когда задача должна оставаться независимой от внешнего питания.
