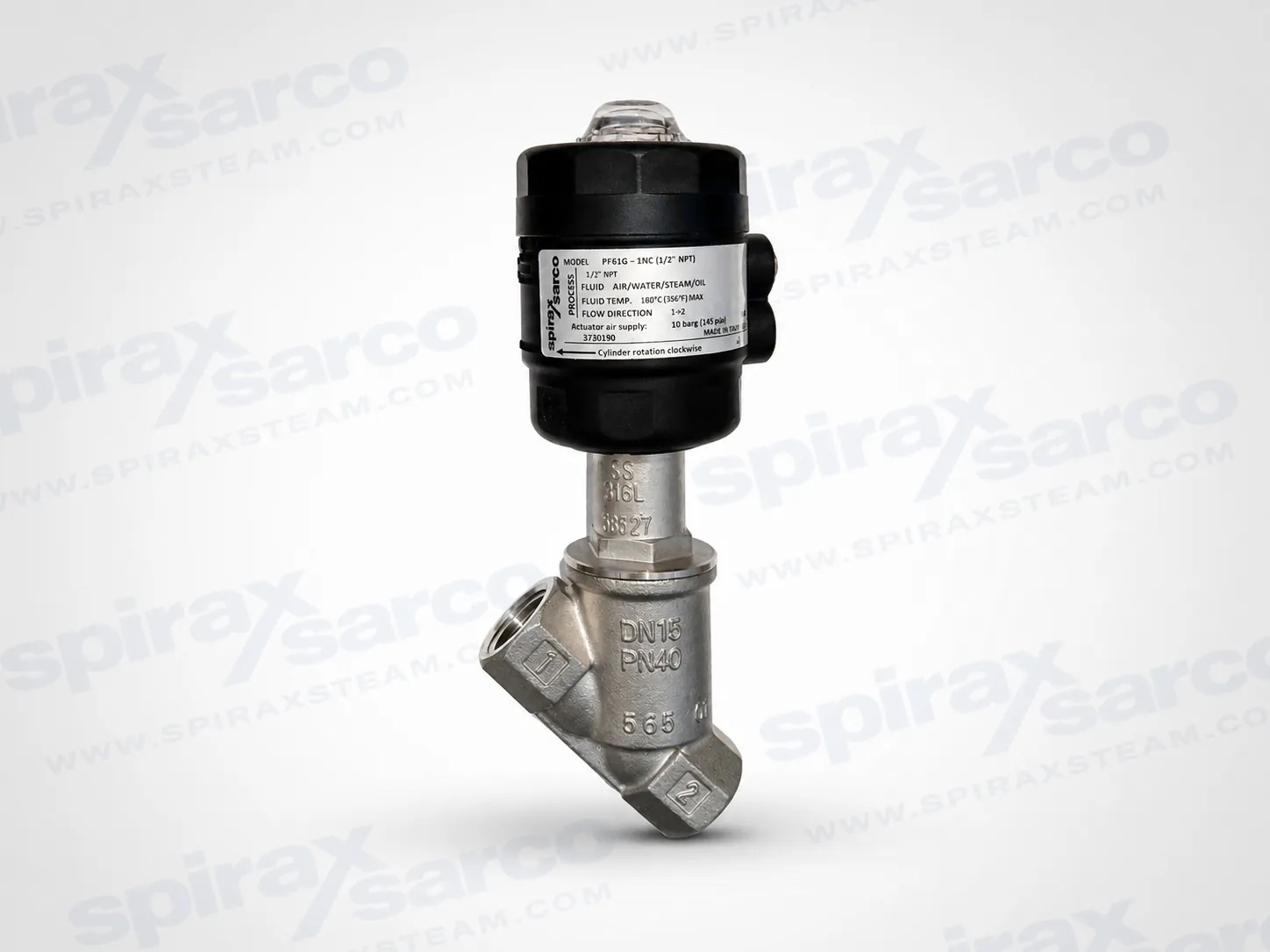

PF61G Поршневой двухпозиционный клапан из нержавеющей стали
Двухпозиционный клапан с пневматическим поршневым приводом из нержавеющей стали и резьбовыми соединениями BSP или NPT для пара, воды, воздуха, нефти и газа.
PF61G Поршневой двухпозиционный клапан из нержавеющей стали
Spirax Sarco PF61G — это двухходовой двухпозиционный клапан с пневматическим приводом, корпусом из нержавеющей стали и резьбовыми соединениями трубопровода BSP или NPT. Он предназначен для включения/выключения пара, воды, воздуха, масла и газов. Пневматический сигнал воздействует на поршень привода, а возвратная пружина обеспечивает заданное действие клапана.
Выберите размер соединения PF61G, привод и действие вместе. Нормально закрытые конфигурации (NC) предназначены для потока через седло; нормально открытые конфигурации (NO) предназначены для потока под седлом и могут помочь предотвратить гидроудар при закрытии в жидкостных средах. Двунаправленные нормально закрытые конфигурации (BD) предназначены для двустороннего потока; для потока жидкости через седло направляющая источника ограничивает давление до 1 бар изб., чтобы избежать гидроудара.
Прежде чем выбирать клапан, сверьте предельные значения материала, давления, температуры, управляющего давления и направления потока с текущей технической информацией. Доступные для скачивания документы содержат подробные ограничения, требования к установке и инструкции по техническому обслуживанию.
Ассортимент и конструкция PF61G (TI-P373-13)
Spirax Sarco PF61G — это резьбовой элемент BSP или NPT из серии PF6 из нержавеющей стали с поршневым клапаном с двухпозиционным приводом. В источнике указаны три диаметра привода: Тип 1, 45 мм; Тип 2, 63 мм; и Тип 3, 90 мм. Стандартная конфигурация имеет индикатор положения клапана; В соответствии с руководством по выбору переключатель хода, регулятор расхода и модуль положения являются дополнительными.
| Компонент | Материал |
|---|---|
| Корпус, крышка, плунжер и шток | нержавеющая сталь AISI 316L |
| Уплотнение плунжера клапана | Модифицированный ПТФЭ G500 |
| Стандартное уплотнение штока | ПТФЭ с шевроном FKM |
| Вариант H уплотнение штока | 25% ПТФЭ с углеграфитовым наполнителем и шевроном FKM |
| Уплотнительное кольцо штока и уплотнительное кольцо корпуса | ФКМ |
Операционная граница
| Состояние | Опубликованное значение |
|---|---|
| Максимальная расчетная температура | 200 С |
| Минимальная расчетная температура | -10 С |
| Стандартные уплотнения, работа с насыщенным паром | 9 бар изб. при 180°С |
| Вариант H, работа с насыщенным паром | 14,5 бари при 200°С |
| Температура окружающей среды | от -10 С до 60 С |
| Утечка | ASME Class VI с мягким уплотнением TFM 1600 |
| Характеристика потока | Быстрое открытие для включения/выключения обслуживания |
Расчетное давление корпуса зависит от соединения, размера и температуры. Не работайте за пределами опубликованного графика давления/температуры или соответствующих номинальных характеристик корпуса. Максимальное давление холодных гидравлических испытаний составляет 1,5 раза PMA; Техническая информация также требует полностью открытого клапана для гидравлических испытаний.
Данные о потоке и выбор действий
| Номинальный размер | Квс |
|---|---|
| DN15 / 1/2 дюйма | 4,5 |
| DN20 / 3/4 дюйма | 8.0 |

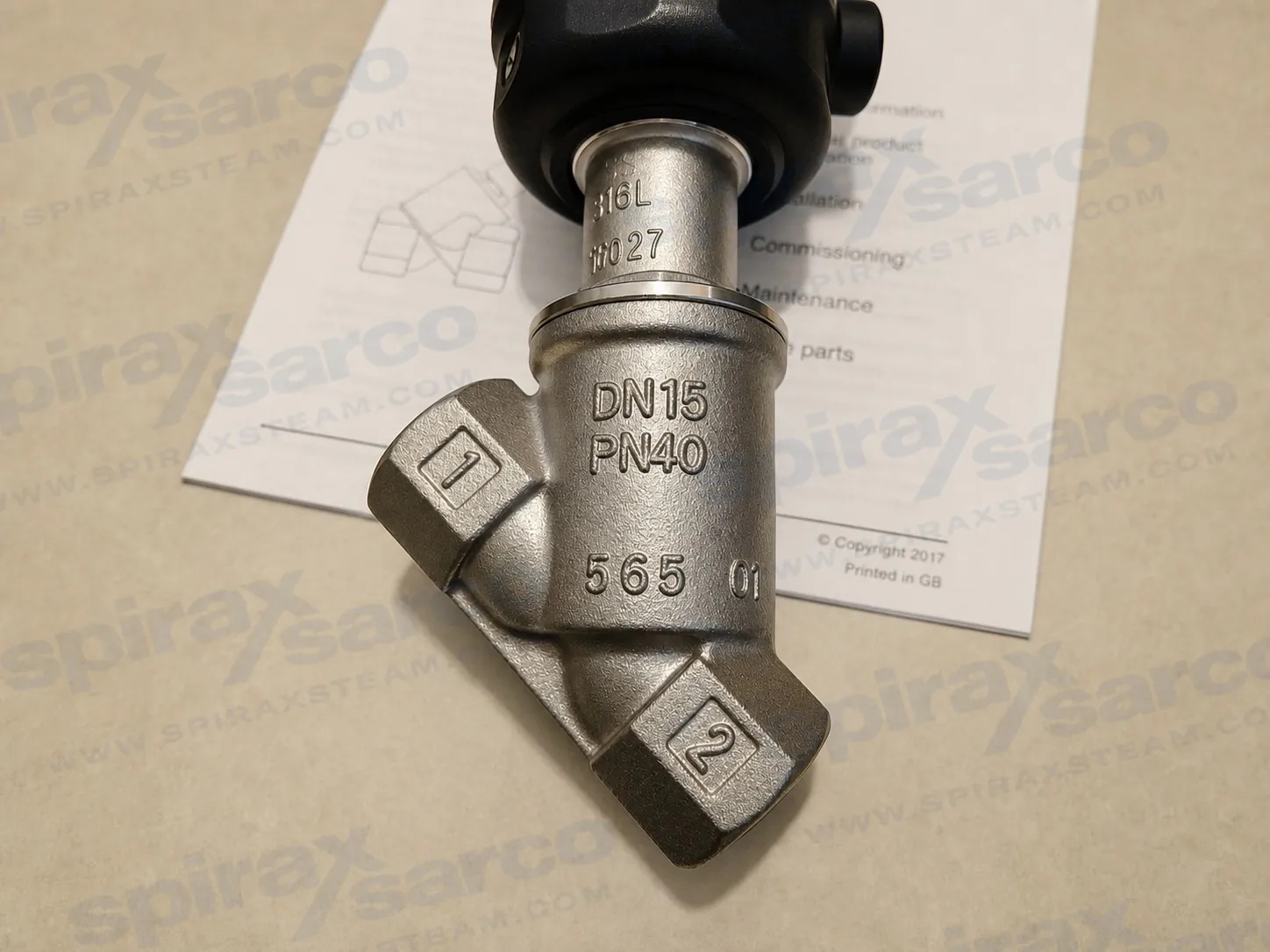

В режиме NC поток идет от порта 1 к порту 2 над седлом. В режиме NO поток направляется из порта 2 в порт 1 под сиденьем. Операция BD допускает любое направление; источник дает специальное руководство по защите от гидроударов для жидких систем. В качестве пилотной среды используется приборный воздух или инертный газ; проконсультируйтесь с Spirax Sarco для других пилотных носителей. Привод можно поворачивать на 360 градусов в направлении, указанном на этикетке изделия.
Заказ и обслуживание
При заказе укажите размер Spirax Sarco PF61G, стандарт подключения, действие, размер привода и любую необходимую опцию. Доступен комплект уплотнений, который включает манжетное уплотнение поршня, уплотнительное кольцо штока, уплотнение головки клапана, уплотнение корпуса и уплотнительное кольцо корпуса. При заказе запасных уплотнений укажите размер, тип клапана и код даты привода.
Информация о безопасности (IM-P373-05)
Безопасная эксплуатация зависит от правильной установки, ввода в эксплуатацию, использования и технического обслуживания квалифицированным персоналом, соблюдающего инструкции по эксплуатации. Перед установкой проверьте предполагаемый режим работы, материалы, пределы давления и температуры и обеспечьте защиту системы в случае возникновения опасного избыточного давления или перегрева.
Перед работой надежно изолируйте давление и сбросьте его в атмосферу; не думайте, что давление в системе разгерметизировано только потому, что манометр показывает ноль. После изоляции дайте температуре нормализоваться, примите во внимание опасное содержимое трубопровода и внешние нагрузки, а также используйте подходящее защитное оборудование и оригинальные запасные части.
Установка
- Убедитесь, что заводская табличка, техническая информация и условия установки соответствуют применению. Не превышайте номинал клапана или предел давления управления.
- Определите правильное направление потока жидкости. Для жидкостей с давлением выше 2 бар изб. в руководстве рекомендуется использовать клапан BD, чтобы предотвратить гидроудар при закрытии.
- Поддерживайте трубопровод так, чтобы он не создавал нагрузки на корпус клапана. Убедитесь, что соединительные трубопроводы чистые; мусор может повредить уплотнение головки из ПТФЭ и помешать герметичному закрытию.
- Клапаны PF61G можно устанавливать в любом положении. Поворачивайте привод только в указанном направлении, до 360 градусов, чтобы облегчить подключение пилота.
- Оставьте пространство для технического обслуживания для снятия привода и проверьте отсутствие утечек во время ввода в эксплуатацию.
Обслуживание
Перед снятием привода или штока клапана изолируйте клапаны выше и ниже по потоку, сбросьте давление пилота привода и отсоедините трубопровод пилота или электромагнитный клапан. Для нормально закрытых клапанов ослабьте внутреннюю силу пружины перед снятием корпуса клапана. Руководство предупреждает о том, что пружина находится под сжатием, и подробно описывает этапы разборки, замены комплекта уплотнений и затяжки.
