Двухходовой регулирующий клапан KE73 Spira-trol
Чугунный регулирующий клапан Spira-trol с равнопроцентной характеристикой для фланцевых систем EN DN125–DN200, со стандартными, малошумными и антикавитационными внутренними элементами.
Обзор регулирующего клапана KE73

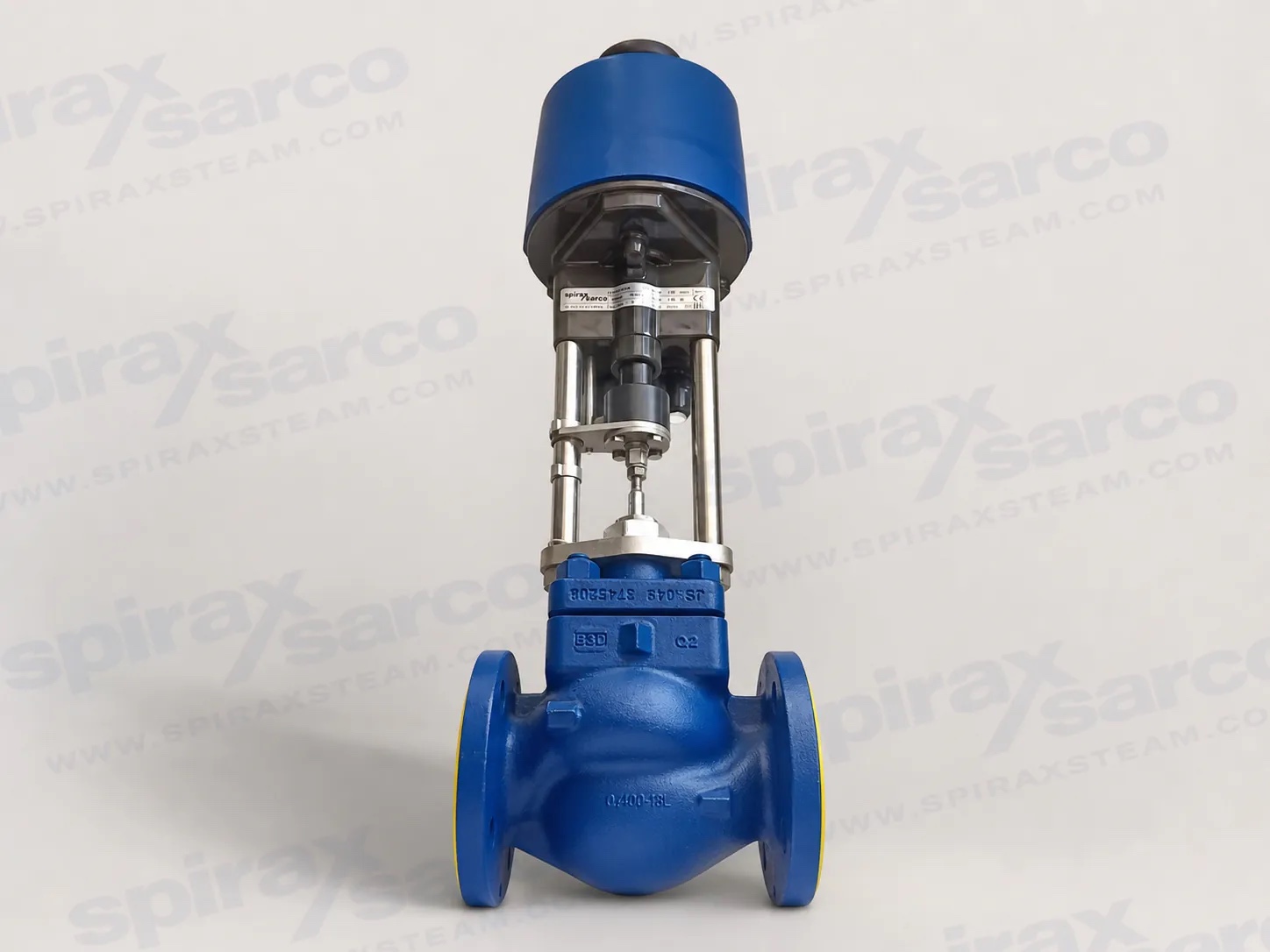

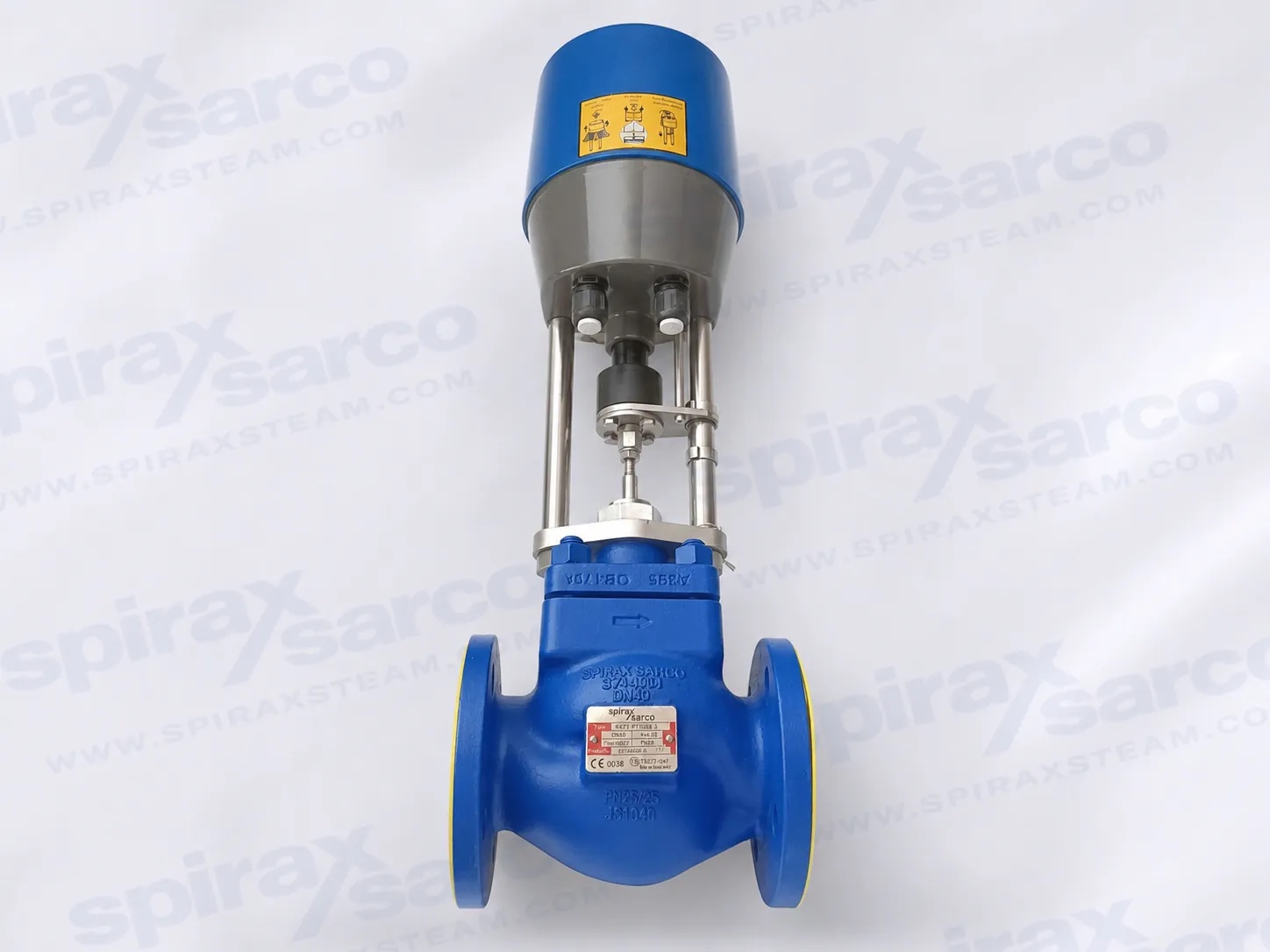

Spirax Sarco KE73 — это двухходовой односедельный регулирующий клапан с седлом, удерживаемым в клетке. Эта конфигурация с большим отверстием сочетает в себе фланцевый корпус из чугуна SG, соответствующий стандарту EN, с равнопроцентной характеристикой для модулирующего управления процессом. В сочетании с подходящим пневматическим или электрическим линейным приводом он также может обеспечивать управление включением/выключением.
В рамках нынешнего крупнокалиберного Регулирующий клапан Spira-trol Модельный ряд KE73 доступен в версиях DN125, DN150 и DN200. Клапан поддерживает стандартные, малошумные и антикавитационные тримы с уменьшенной пропускной способностью, что позволяет выбирать корпус, трим, седло, уплотнение штока и комплект привода в зависимости от технологического процесса.
Объем продукции и стандарты
| Тип клапана | Двухходовой односедельный регулирующий клапан с седлом с фиксацией в клетке |
|---|---|
| Характеристика потока | Равный процент |
| Материал корпуса | Чугун с шаровидным графитом, EN-GJS-400-18-LT |
| Размеры фланцев EN | DN125 to DN200 |
| Характеристики фланцев EN | EN 1092 PN16 и PN25 |
| вариант JIS/KS | Только JIS/KS 10, DN125 |
| Стандарт дизайна | EN 60534 |
| Сертификация | Доступна сертификация EN 10204 3.1; дополнительный тест на герметичность седла необходимо запрашивать при заказе |
Характеристики клапана и варианты конфигурации
| Компонент | Доступная конфигурация | Примечание по применению |
|---|---|---|
| Уплотнение штока | PTFE шевронные уплотнения | Стандартное уплотнение |
| Уплотнение штока | Графитовая набивка | Для работы при высоких температурах |
| Сиденье | нержавеющая сталь 431, металл по металлу | Стандартное размещение |
| Сиденье | PEEK мягкое сиденье | До 220 °C; выбран для отключения Class VI на несбалансированном клапане |
| Сиденье | 316L нержавеющая сталь с облицовкой Stellite™ 6 | Для более трудной службы |
| Капот | Стандартный или удлиненный капот | Удлиненный капот обеспечивает толстую изоляцию и работу в жарких или холодных условиях. |
| Подрезать | Стандартный, малошумный или антикавитационный | Специальный выбор трима зависит от условий эксплуатации. |
| Балансировка трима | Сбалансированный или несбалансированный | Выбор влияет на класс затвора, допустимый перепад давления и размер привода. |
Технические данные
| Дизайн вилки | Параболический |
|---|---|
| Диапазон регулирования | 50:1 для равнопроцентной обрезки |
| Путешествовать | 70 mm для DN125 – DN200 |
| Утечка металл-металл | Class IV стандарт; Class V опционально |
| Утечка через мягкое седло | Class IV сбалансированный; Class VI небалансный |
Выбранные строительные материалы
| Кузов и капот | Чугун с шаровидным графитом, EN-GJS-400-18-LT |
|---|---|
| Стандартный узел плунжера и штока | AISI 431 нержавеющая сталь |
| Клетка | Нержавеющая сталь |
| Стандартное металлическое сиденье. | 431 S29 нержавеющая сталь |
| Прокладка капота и прокладка седла | Нержавеющая сталь и графит |
| Стандартные гайки и шпильки крышки | Углеродистая сталь BS EN ISO 898-1 класса 8.8 |
Равнопроцентные значения Kvs
Следующие значения Kvs применяются к стандартной равнопроцентной подстройке. Окончательный размер клапана должен учитывать фактические условия жидкости, расхода, давления, температуры, шума и кавитации.
| Обрезать мощность | DN125 | DN150 | DN200 |
|---|---|---|---|
| Полный порт | 245 | 370 | 580 |
| Уменьшенная отделка 1 | 200 | 287 | 370 |
| Уменьшенная отделка 2 | 100 | 132 | 232 |
| Уменьшенная комплектация 3 | 63 | 103 | 163 |
Значения Kvs по малошумному и антикавитационному режиму зависят от режима работы и указаны в данных выбора сбалансированного и многоступенчатого трима в TI-S24-59.

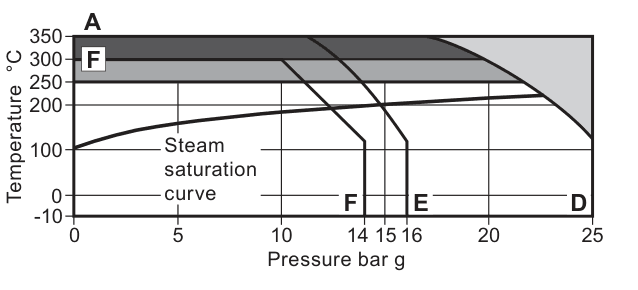

Пределы давления и температуры
| Условия конструкции кузова | PN25 |
|---|---|
| Максимальное расчетное давление | 25 bar(g) и 120 °C |
| Максимальная расчетная температура | 350 °C |
| Минимальная расчетная температура | -10 °C |
| Полный перепад давления конструкции седла PEEK | 19 bar максимум; установленный перепад давления также зависит от выбора привода |
| PEEK максимальная рабочая температура мягкого седла | 220 °C |
| PTFE шевронное уплотнение или удлиненная крышка с PTFE | 250 °C максимум; непрерывная работа PTFE должна быть ограничена 220 °C |
| Высокотемпературная графитовая насадка | 350 °C максимум |
| Удлиненный капот с графитовым уплотнением | 350 °C максимум |
Для эксплуатации выше 300 °C рекомендуется использовать удлиненную крышку с графитовым уплотнением. Выше 300 °C также рекомендуется использовать высокотемпературные болтовые соединения. Если температура технологической жидкости ниже 0 °C и температура окружающей среды ниже +5 °C, требуется обогрев внешних движущихся частей клапана и привода.
Размеры и приблизительный вес
| Размер клапана | A1, фланцевый EN | C1 | D | Резьба штока E | Удлиненный капот F | Прибл. масса | Сбалансированное дополнение |
|---|---|---|---|---|---|---|---|
| DN125 | 400 mm | 257 mm | 125 mm | M30 | 538 mm | 81 kg | 2 kg |
| DN150 | 480 mm | 275 mm | 125 mm | M30 | 556 mm | 121 kg | 3 kg |
| DN200 | 600 mm | 341 mm | 125 mm | M30 | 621 mm | 210 kg | 10 kg |
Расширенный капот добавляет примерно 16 kg. Размеры и вес являются приблизительными и должны быть сверены с заказанной конфигурацией.
Совместимое срабатывание и позиционирование
| Тип оборудования | Совместимая серия |
|---|---|
| Электрический линейный привод | серия AEL7; Данные о размерах AEL78 включены в исходный лист. |
| Пневматический привод | Серии PN1000, PN2000, PN9000 и TN2000 |
| Пневматический позиционер | PP6 |
| Электропневматический позиционер | EP6 |
| Электропневматический позиционер на базе микропроцессора | SP7 и SP8 |
Размер привода зависит от размера клапана, седла, балансировки, направления потока, перепада давления отключения и требуемого положения отказа. Всегда выбирайте комплект клапана и привода в сборе из проектной задачи.
Доступные запасные части
| Сервисный товар | Конфигурация |
|---|---|
| Комплект прокладок | Сбалансированные или несбалансированные версии без сильфонного уплотнения. |
| Комплект уплотнений штока | PTFE шевроны |
| Комплект для переоборудования графитовой набивки | Для DN125 – DN200 |
| Комплект графитовых уплотнений | Сменная высокотемпературная набивка |
| Комплект плунжера, штока и седла | Сбалансированный или несбалансированный; прокладки заказываются отдельно |
При заказе запасных частей укажите полное описание продукта, указанное на этикетке корпуса клапана, включая размер клапана, отделку и код даты. Это необходимо для идентификации правильных сбалансированных или несбалансированных деталей, а также любых триммеров пониженной мощности.
Заказ конфигурации
Полный заказ KE73 должен содержать не только четырехзначное обозначение клапана. Подтвердите номинальный размер, номинал фланца PN, направление потока, уплотнение штока, материал седла, тип трима, балансировку, крышку, болтовые соединения, Kvs и комплект привода.
Например, KE73PTSUSS.2 идентифицирует KE73 с уплотнением штока PTFE, седлом из нержавеющей стали 431, стандартным тримом, несбалансированным плунжером, стандартной крышкой, стандартным болтовым соединением и конструкцией серии .2. Размер, Kvs и детали подключения по-прежнему должны быть указаны. Требуемое положение открытия или закрытия при отказе определяется расположением привода, а не кодом корпуса клапана KE73.
| Элемент выбора | Опции KE73, охватываемые этими данными |
|---|---|
| Уплотнение штока | Графит H, P PTFE или V PTFE для работы в вакууме. |
| Сидения | P полный PEEK, T 431 из нержавеющей стали или W 316L с облицовкой Stellite 6 |
| Подрезать | Стандарт S, малошумный P1/P2/P3 или антикавитационный A1/A2 |
| Балансировка трима | B сбалансированный или U несбалансированный |
| Капот | Расширенный E или стандартный S |
| Болтовые соединения | H высокотемпературный или стандартный S |
| Ряд | .2 |
Процедуры установки и обслуживания серии K представлены в документе Spirax Sarco IM-S24-42. Всегда следуйте инструкциям, прилагаемым к заказанному клапану, приводу и запасным частям.
