Возврат конденсата > Механические насосы

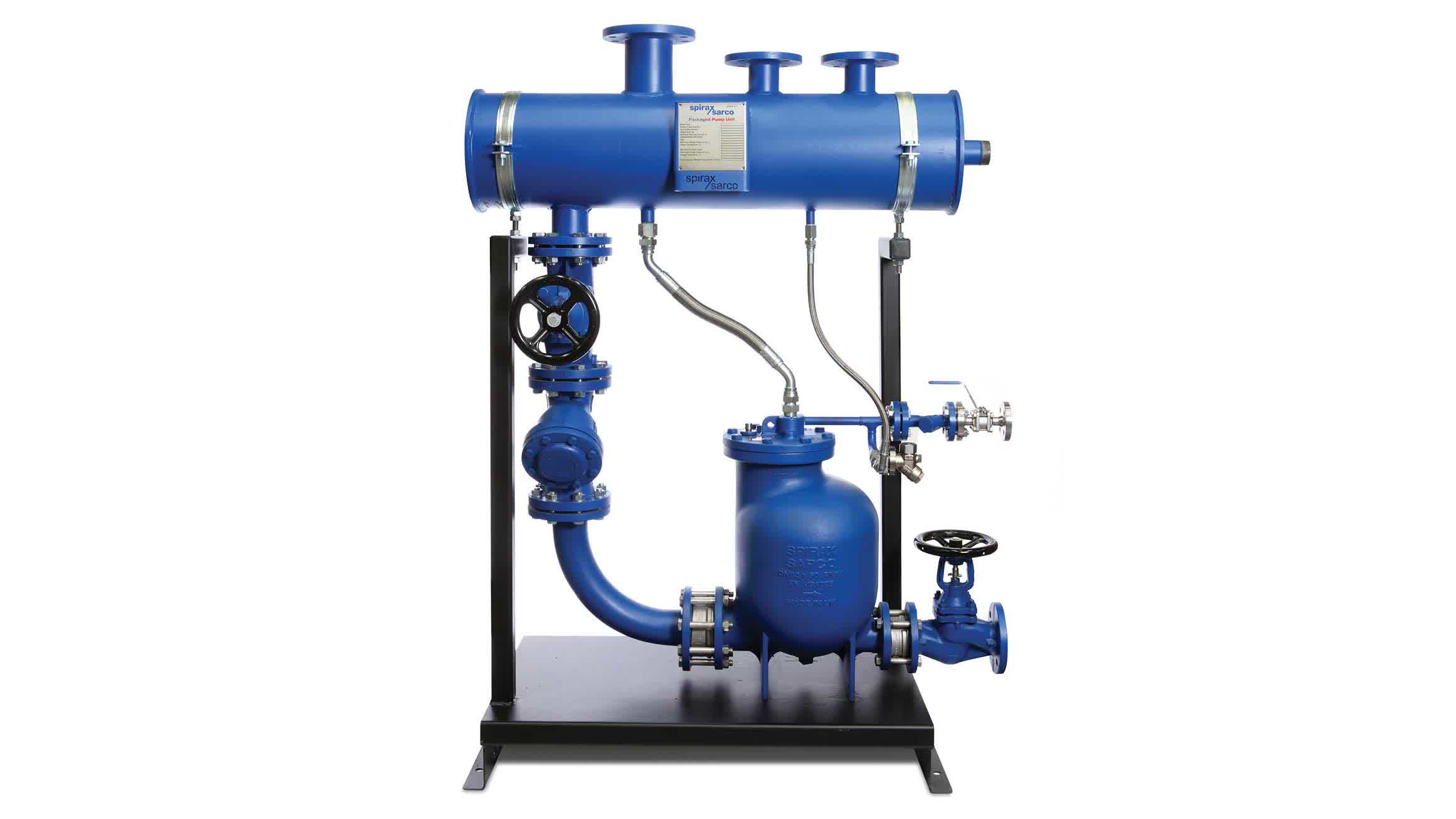

Конденсатный насос MFP14
MFP14 - это автоматический конденсатный насос Spirax Sarco с корпусом из высокопрочного чугуна, использующий пар или сжатый воздух для подъема конденсата и других жидкостей там, где обычный отвод ограничен противодавлением, вакуумом или малым перепадом давления.
Автоматический конденсатный насос с приводом от пара или сжатого воздухаПодходит для подъема конденсата из вакуумного, работающего под давлением и низко расположенного оборудованияМожет работать с поплавковыми конденсатоотводчиками на теплообменниках с температурным регулированиемТекущий селектор оставляет только подтвержденные комплектные фланцевые размеры MFP14
Quick facts
МодельMFP14
Тип изделияАвтоматический конденсатный насос
Материал корпусаВысокопрочный чугун
Подтвержденные размерыDN25, DN40, DN50, DN80 x DN50
ПодключенияФланцевые PN16 в селекторе / также документированы резьбовые BSP
Предел давленияPN16 / давление движущего газа до 13.8 bar g
Высота на входе0.15 м минимум, 0.3 м рекомендуется
Где применяется MFP14
MFP14 - модельный маршрут для пользователей, которые уже ищут насос
конденсата с приводом от давления или неэлектрическое решение для подъема
горячего конденсата. Страница относится к категории
механических конденсатных насосов,
но сужает выбор до одного подтвержденного корпуса и размеров комплектного
изделия, которые можно выбрать сейчас.
Подтвержденные границы продукта
Техническая и монтажная документация подтверждает, что MFP14 - это
автоматический насос на паре или сжатом воздухе для подъема конденсата и
других жидкостей. В подходящих задачах он может отводить среду напрямую из
вакуумного или работающего под давлением оборудования, а в сочетании с
поплавковыми конденсатоотводчиками предназначен для отвода конденсата с
теплообменников с температурным регулированием, включая вакуумные режимы.
Тот же комплект документов также охватывает MFP14S и MFP14SS, но эта
страница оставляет селектор только для стандартного MFP14.
MFP14- исполнение из высокопрочного чугунаMFP14S- исполнение из литой сталиMFP14SS- исполнение из нержавеющей стали- документированные подключения охватывают резьбовые BSP
1",1 1/2",2"и3" x 2", а также фланцевыеDN25,DN40,DN50иDN80 x DN50 - предел давления для
MFP14-PN16, максимальное давление движущего газа13.8 bar g
Что проверить перед выбором и монтажом
Перед окончательной спецификацией подтвердите доступное давление движущей среды, суммарное противодавление, фактическую конденсатную нагрузку и высоту монтажа. Документация отдельно указывает, что сумма полного подъема и противодавления должна оставаться ниже доступного давления на входе.
- минимальная высота на входе
0.15 м, рекомендуемая0.3 м - объем за цикл составляет
7 литровдляDN25 / DN40,12.8 литровдляDN50и19.3 литровдляDN80 x DN50 - flash steam перед входом в насос следует отвести или сконденсировать
- в текущем руководстве по заказу указано, что фланцы и обратные клапаны задаются отдельно
Связанные маршруты
- Вернуться к механическим конденсатным насосам, чтобы сравнить MFP14 с другими решениями с приводом от давления.
- Сравнить электрические конденсатные насосы, если проекту больше подходит традиционный насосный возврат с электродвигателем.
- Посмотреть практические методы предотвращения stall, если задача начинается с stall теплообменника, а не с номера MFP14.
