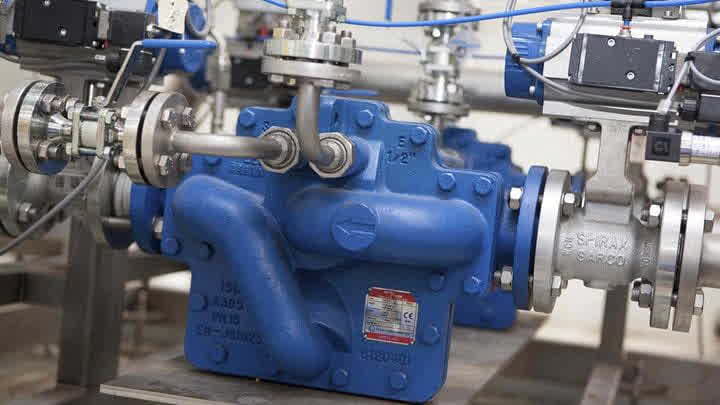

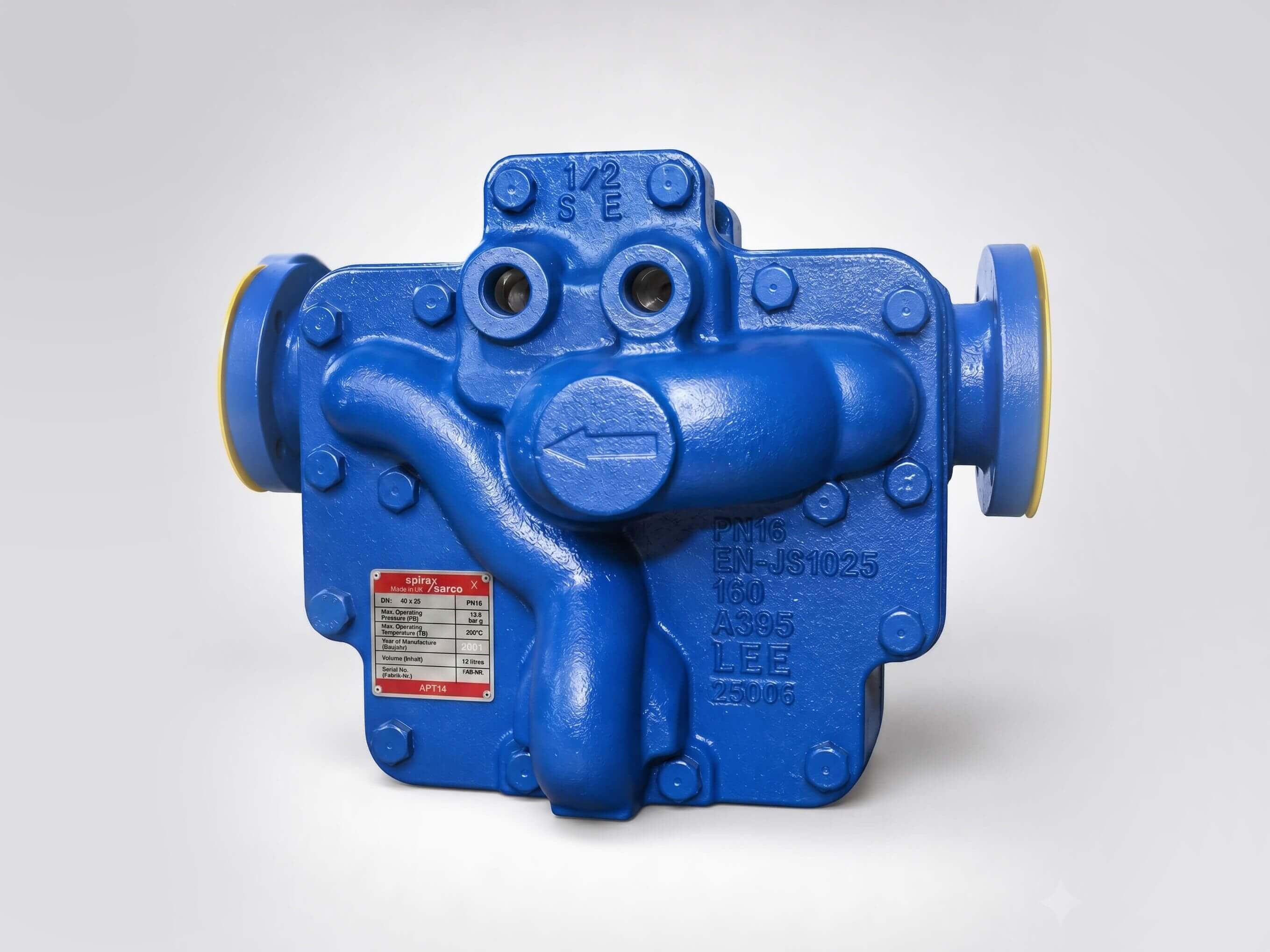

APT14 автоматический насос-конденсатоотводчик
APT14 - это автоматический насос-конденсатоотводчик Spirax Sarco, который непрерывно отводит конденсат при наличии давления и переходит в режим перекачки с приводом от давления, когда обычный отвод блокируется противодавлением или вакуумом.
Ключевые факты
Где применяется APT14
APT14 - это модельный маршрут для пользователей, которые уже ищут APT14, насос-конденсатоотводчик или насос с приводом от давления для теплообменников со stall и закрытых систем возврата конденсата. Страница относится к более широкой категории механических конденсатных насосов, но фокусируется именно на одном подтвержденном исполнении.
Подтвержденные границы модели
Проверенная техническая и монтажная документация подтверждает, что APT14 является автоматическим насосом-конденсатоотводчиком PN16, который переключается между режимом отвода и режимом перекачки в зависимости от состояния системы. Для APT14 прямо подтверждены следующие подключения:
- фланцевое
DN40 x DN25 - резьбовое
1 1/2" x 1" DN15 (1/2")для движущего пара и выхлопа
Тот же комплект документов охватывает APT14HC и APT14SHC, но селектор на этой странице намеренно оставляет только стандартные комплектные варианты APT14.
При базовых условиях 1 м монтажной высоты, 5 bar g движущего пара и 1 bar g противодавления для APT14 указаны:
5 лза цикл- до
4000 кг/чв режиме конденсатоотводчика - до
1100 кг/чв режиме перекачки
Что проверить перед выбором и монтажом
APT14 обычно рассматривают там, где обычный конденсатоотводчик перестает работать из-за недостаточного перепада давления, роста противодавления или появления вакуума. Это типично для теплообменников с температурным регулированием, закрытых конденсатных линий, низко расположенных установок и возврата горячего конденсата, где электрический насос добавил бы риски кавитации или усложнил бы монтаж в опасной зоне.
Перед окончательным выбором проверьте доступное давление движущего пара, суммарное противодавление, высоту установки, фактическую конденсатную нагрузку и необходимость перехода на APT14HC. Проверенное руководство по монтажу также указывает на базовые требования: дренирование линии движущего пара, установка Y-фильтра на входе конденсата и проверка выходной линии с учетом flash steam и общего возвратного коллектора.
