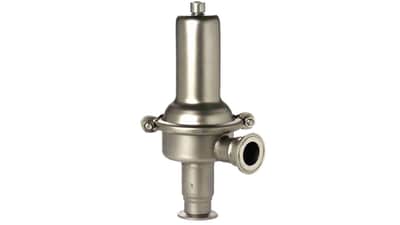

Санитарный редукционный клапан SRV66 для систем чистого пара
SRV66 это самодренируемый санитарный редукционный клапан из 316L для чистого пара, воды и инертных газов, когда нужен локальный контроль давления без внешней импульсной линии.
Quick facts
SRV66 наиболее полезен там, где гигиеничный процесс выигрывает от распределения при более высоком давлении выше по потоку, но требует более низкого и стабильного давления на входе в оборудование. Типичные примеры включают стерилизационное оборудование, технологические емкости, увлажнители и других потребителей чистого пара, которым в точке использования не нужно давление магистрали.
Исходные рекомендации по монтажу предлагают рассматривать SRV66 как часть полноценной станции редуцирования давления. Обычно это означает чистую сепарацию и фильтрацию до клапана, защиту от избыточного давления после него там, где она нужна, и отдельные отсечные клапаны, поскольку сам редукционный клапан не предназначен для функции запорного устройства.
Такая логика станции особенно важна на линиях чистого пара, потому что снижение давления влияет не только на точность уставки процесса, но и на качество пара, поведение конденсата и пределы защиты гигиеничного оборудования ниже по потоку.
FTS14 обычно выбирают там, где процесс выигрывает от непрерывного отвода конденсата, а не от циклического или термостатического дренажа, близкого к насыщению. Это полезно на оборудовании с переменной нагрузкой и в паровых системах, где быстрое удаление воздуха при пуске ускоряет выход на стабильный рабочий режим.
Паровой фильтр Spirax Sarco CSF16 помогает удалять загрязняющие частицы из линий чистого пара и других гигиеничных паровых систем, где важны качество пара, контакт с продуктом и защита оборудования.
CS10-1 это сепаратор чистого пара из 316L для удаления увлеченной влаги из линий чистого и высокочистого пара, где важны сухость, инспекционный доступ и прослеживаемость материалов.
BTM7 это обслуживаемый термостатический конденсатоотводчик из 316L для чистого пара, когда системе нужен самодренируемый отвод конденсата, близкий к температуре насыщения.
Санитарное управление давлением обычно связано с более широкими решениями по качеству чистого пара, защите системы и регулированию процесса.
Вернитесь к полному ассортименту чистого пара, если санитарное редуцирование давления это только часть более широкой задачи по гигиеничной паровой системе.
Используйте предохранительные клапаны для чистых сред, если вместе со снижением давления ниже по потоку требуется отдельная защита от избыточного давления.
Переходите к регулирующим клапанам для чистых сред, если задача зависит не только от самодействующего снижения давления, но и от модулирующего управления расходом.
