CS10-1 Сепаратор чистого пара из нержавеющей стали

CS10-1 Сепаратор чистого пара из нержавеющей стали

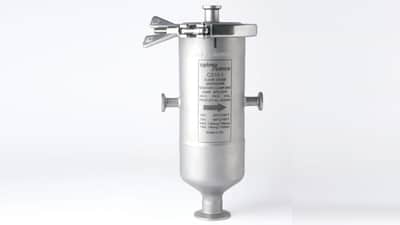

Сепаратор чистого пара Spirax Sarco CS10, обозначенный в технической информации как CS10-1, предназначен для систем чистого пара. Его цель — удалить унесенную влагу до того, как пар достигнет стерилизатора, автоклава, регулирующего клапана, инструмента или другой гигиенической точки использования. Удаление влаги на этом этапе помогает системе распределения подавать более сухой и однородный пар и снижает риск попадания конденсата в оборудование, которому требуется стабильное состояние пара.

Этот сепаратор чистого пара предназначен для проектов, где качество пара, доступ для проверки и отслеживание материала должны учитываться вместе. Это компонент кондиционирования, а не генератор чистого пара или сажевый фильтр: источник, расположенный выше по потоку, все равно должен производить необходимый пар, а фильтрацию и отвод конденсата следует выбирать отдельно там, где этого требует технологический процесс.

Предназначен для гигиенического контроля.

Съемная внутренняя перегородка занимает центральное место в дизайне CS10-1. Это позволяет полностью осмотреть сепаратор перед установкой и делает внутреннюю проверку системы более практичной во время проверки проекта. Корпус и крышка с перегородкой изготовлены из нержавеющей стали 1.4404/316 L. Стандартная обработка внутренней поверхности составляет максимум 0.5 мкм (20 микродюйм) Ra, сварные швы шлифованы и электрополированы; внешняя поверхность имеет толщину не более 1.6 мкм (63 микродюйм) Ra с сатинированной дробеструйной обработкой. Эти детали имеют значение, когда гигиеническая установка требует документированной отделки вместо неквалифицированного сосуда общего назначения.

Материалы компонентов также четко указаны в технической информации: уплотнение — витон, а зажим — нержавеющая сталь, обозначенная как AISI 316. Это дает команде проекта определенную отправную точку для проверки совместимости, требований к очистке и сертификатов, которые должны сопровождать заказ.

Выбор Spirax Sarco CS10 для работы с сухим паром

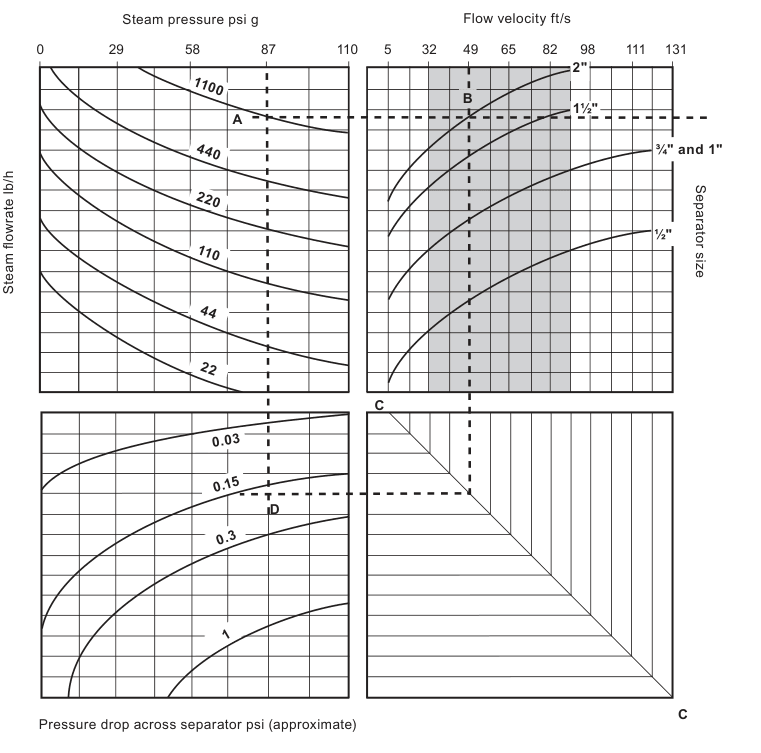

В документации по продукту CS10-1 описывается сухость пара выше 95%. Эту цифру следует рассматривать вместе с условиями выбора, а не рассматривать как независимую гарантию: размер сепаратора, давление пара, массовый расход, внутренний диаметр линии, скорость и перепад давления — все это влияет на результат. В примере технического расчета указано, что кривая сепаратора, работающая ниже 27 м/с, будет работать с эффективностью, близкой к 100%, и рекомендуется выбрать наилучший компромисс между размером линии, скоростью и перепадом давления для конкретного применения.

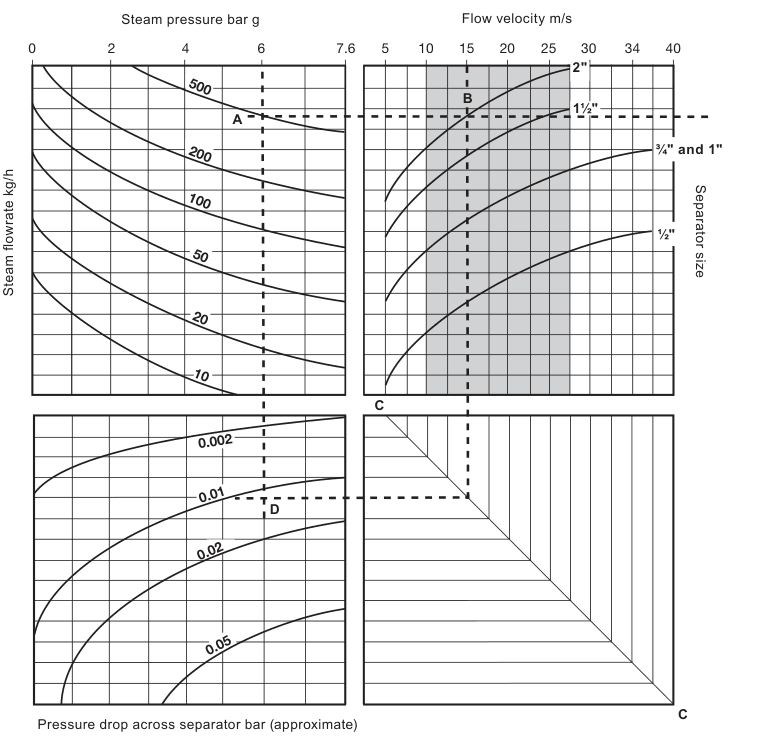

Например, в примере метрического размера в техническом описании используется 500 кг/ч при 6 бар изб., выбирается дюймовый сепаратор 2 (DN50) и указывается приблизительное падение давления 0.012 бар. Это проработанный пример, а не универсальный рейтинг мощности. При подтверждении размера в проекте следует использовать собственное рабочее давление, расход и стандарт трубы.

Соединения, ограничения и проверки установки

Размеры входа и выхода пара варьируются от 1/2 дюймов до 2 дюймов. Гигиенические зажимы документированы для размеров A и B по ASME BPE и DIN 32676; другие варианты подключения доступны по запросу. В техническом паспорте в габаритных данных указаны дюймовый слив 1 и дюймовый вентиляционный канал 1/2. Подтвердите санитарные характеристики хомута и прокладки вместе с окончательной спецификацией соединения, поскольку прокладка или хомут могут ограничивать допустимое давление и температуру.

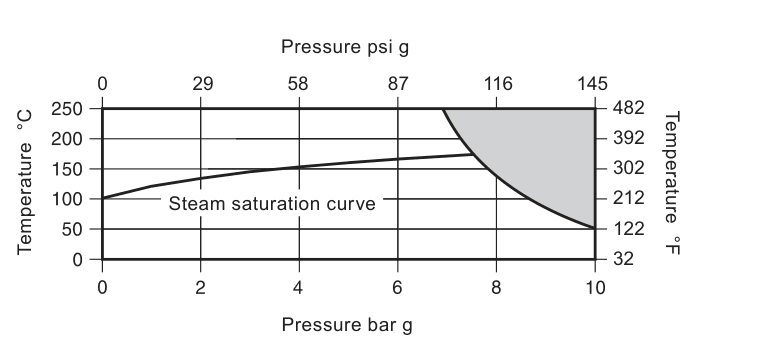

Условие конструкции кузова: PN10. Для работы с насыщенным паром максимальное рабочее давление составляет 7.6 бар изб. Максимально допустимая температура составляет 250 °C, минимально допустимая температура — -10 °C, а минимальная рабочая температура — 0 °C. Заявленная максимальная рабочая температура составляет 250 °C при 6.8 бар изб. Это границы выбора, а не замена диаграммы давления/температуры и полного рассмотрения заказа.

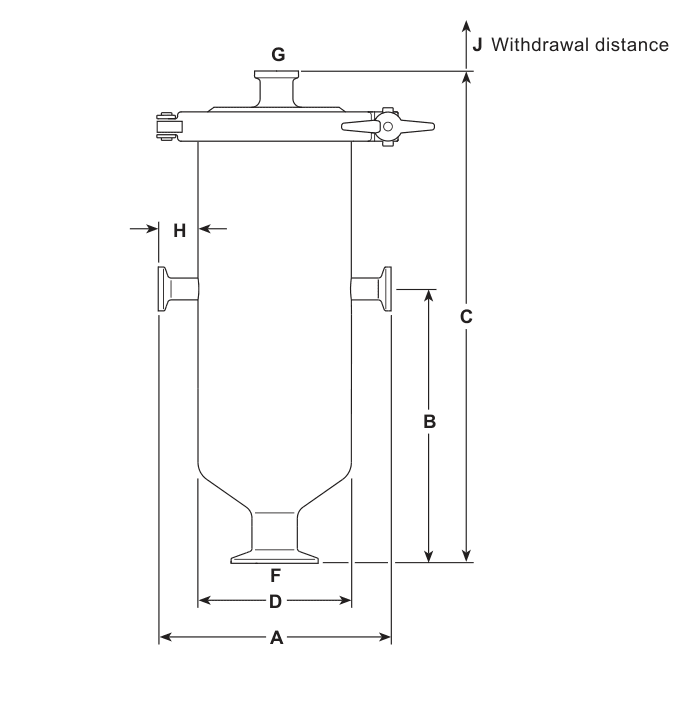

CS10-1 предназначен для горизонтальных линий. Перед вводом в эксплуатацию проверьте стрелку потока и предполагаемую ориентацию и обращайтесь с корпусом и внутренними компонентами осторожно, чтобы не повредить указанную отделку поверхности. Планирование также должно обеспечивать доступ к съемной перегородке и расстояние ее извлечения, указанное в информации о размерах.

Стандарты, сертификаты и информация для заказа

Продукт разработан в соответствии с руководством ASME BPE, а в техническом паспорте указано соответствие Директиве ЕС по оборудованию, работающему под давлением, и Правилам Великобритании по оборудованию, работающему под давлением (безопасность). Заявлено, что полимеры соответствуют требованиям FDA 21 CFR. 177.2600; 1/2 дюймовые, 3/4 дюймовые и 1 дюймовые размеры доступны в соответствии с USP класса VI. В зависимости от требований проекта сертификаты могут включать сертификацию материалов EN 10204 3.1, сертификаты соответствия, пассивации, сварки и обработки внутренней поверхности. Эти требования к проверке и сертификации необходимо указать при размещении заказа.

Прежде чем запросить ценовое предложение на Spirax Sarco CS10, подтвердите размер CS10-1, давление и расход пара, стандарт трубы, санитарное соединение и прокладку, трассу дренажа и вентиляции, пространство для горизонтальной установки, требуемую обработку поверхности и сертификаты, необходимые для файла качества. Если качество пара также зависит от контроля твердых частиц, просмотрите фильтр чистого пара CSF16 как отдельный этап кондиционирования. Если перед сепарацией проекту необходим специальный источник чистого пара, сравните линейка генераторов чистого пара с полным набором функций системы.
