LP30 Самоконтролирующийся датчик уровня

Область применения и безопасная эксплуатация

В этом фрагменте сохранены инструкции по монтажу и техническому обслуживанию LP30 из IM-P402-44, AB Issue 13. Документ выпущен для самоконтролирующегося датчика уровня LP30, который применяется с контроллером уровня Spirax Sarco LC3050 для обеспечения высоконадёжного самоконтролирующегося аварийного сигнала низкого уровня, обычно в паровом котле. Безопасная эксплуатация может быть гарантирована только при условии, что изделие правильно смонтировано, введено в эксплуатацию, используется и обслуживается квалифицированным персоналом в соответствии с инструкцией по эксплуатации.

Обратите внимание на информационный листок по безопасности IM-GCM-10, а также на любые национальные или региональные нормативные требования.

1. Информация по безопасности

Изделие спроектировано и изготовлено с расчётом на нагрузки, возникающие при нормальной эксплуатации. Использование изделия для любых целей, кроме предусмотренных, или его неправильный монтаж без соблюдения настоящих инструкций по монтажу и техническому обслуживанию может привести к повреждению изделия, а также к травмам или гибели людей.

Датчик уровня LP30 и контроллер уровня LC3050 соответствуют Директиве ЕС по оборудованию, работающему под давлением, и имеют маркировку CE там, где это требуется. Они классифицируются как предохранительная арматура и относятся к категории 4 указанной Директивы.

Внимание: если изделие используется не так, как указано в настоящих инструкциях, обеспечиваемая им защита может быть нарушена.

1.1 Перед началом работы

• i) Убедитесь, что изделие пригодно для используемой рабочей среды.
• ii) Проверьте пригодность материала, давление и температуру, а также их максимальные и минимальные значения. Если максимальный рабочий предел изделия ниже, чем у системы, в которую оно устанавливается, или если неисправность изделия может привести к опасному превышению давления или температуры, убедитесь, что в систему включено предохранительное устройство для предотвращения таких запредельных ситуаций.
• iii) Определите правильное положение при монтаже и направление потока рабочей среды.
• iv) Изделия Spirax Sarco не рассчитаны на внешние нагрузки, создаваемые системой. Компания, выполняющая монтаж, обязана учитывать эти нагрузки и принимать достаточные меры для их минимизации.
• v) Если изделие будет использоваться на паре или других высокотемпературных средах, перед монтажом снимите все защитные крышки с присоединений и защитную плёнку с шильдика.

Соблюдение инструкции по эксплуатации, а также правильный монтаж, пусконаладка, использование и техническое обслуживание соответствующим образом квалифицированным персоналом — единственная гарантия безопасной эксплуатации данного изделия (см. раздел 1.11). Монтаж также должен соответствовать соответствующим инструкциям по устройству и безопасности трубопроводов и установок, с применением подходящих инструментов и необходимых средств безопасности.

1.2 Доступность

После монтажа убедитесь в наличии достаточного доступа. При необходимости перед работой с изделием предусмотрите безопасную рабочую площадку, а там, где требуется, организуйте подходящее грузоподъёмное оборудование.

1.3 Освещение

Убедитесь в достаточном освещении, особенно там, где требуется детальная или тонкая работа.

1.4 Опасные жидкости или газы в трубопроводе

Заранее учитывайте, что находится в трубопроводе или что могло находиться в нём ранее. Остерегайтесь горючих веществ, веществ, опасных для здоровья, и веществ с высокой или низкой температурой.

1.5 Опасная рабочая среда

Учитывайте риск взрыва, недостатка кислорода (например, внутри резервуаров или в низинах), опасных газов, экстремальных температур, горячих поверхностей, пожарной опасности (например, при сварке), повышенного шума и движущихся механизмов.

1.6 Работающая система

Понимайте, как работает система в целом. Прежде чем выполнять любую операцию, например закрытие отсечного клапана или переключение электрического выключателя, оцените, не создаст ли она риск для других частей системы или для другого персонала. К опасностям относится отключение дренажных труб или предохранительных устройств, а также вывод из строя средств управления и сигнализации. Открывайте и закрывайте отсечные клапаны медленно, чтобы избежать гидравлических ударов в системе.

1.7 Системы под давлением

Убедитесь, что давление в системе отключено или полностью сброшено. Рассмотрите двойное отключение (двойная запорная арматура со сбросом) и запирание или маркировку закрытых клапанов. Никогда не считайте, что давление в системе полностью снято, только на основании того, что манометр показывает ноль.

1.8 Температура

После отключения изделия дайте ему остыть до комнатной температуры, чтобы избежать опасности ожогов.

1.9 Инструменты и запасные части

Перед началом работы убедитесь в наличии подходящих инструментов и запасных частей. Используйте только оригинальные запасные части Spirax Sarco.

1.10 Защитная одежда

Рассмотрите, следует ли обеспечить оператора и других лиц поблизости защитной одеждой для защиты от таких опасностей, как химические вещества, высокая и низкая температура, излучение, шум, падающие предметы, а также опасности для глаз и лица.

1.11 Разрешения на выполнение работ

Все работы должны выполняться достаточно компетентным персоналом или под его надзором. Персонал, выполняющий монтаж и эксплуатацию, должен быть обучен в соответствии с инструкциями по монтажу и техническому обслуживанию изделия, чтобы правильно его использовать.

Там, где действует официальная система «разрешений на выполнение работ», её необходимо соблюдать. Там, где такая система не действует, ответственное лицо должно понимать характер работы и при необходимости обеспечить помощника, основной обязанностью которого является безопасность. При необходимости вывешивайте предупреждающие знаки.

1.12 Перемещение и погрузка

Ручное перемещение крупных или тяжёлых изделий связано с риском травм. Подъём, толкание, перемещение волоком, переноска или удержание груза за счёт физической силы могут привести к травмам, особенно спины. Учитывайте задачу, человека, груз и рабочую среду и выбирайте способ перемещения, соответствующий условиям площадки.

1.13 Остаточное тепло

При нормальной эксплуатации наружные поверхности этого изделия могут быть очень горячими. Изделие не имеет самодренирования, поэтому соблюдайте осторожность при разборке или снятии его с места установки (см. инструкции по техническому обслуживанию).

1.14 Замерзание

Необходимо предусмотреть защиту изделий, не имеющих самодренирования, от повреждения морозом в условиях, где они могут подвергаться воздействию температур ниже точки замерзания.

1.15 Особая информация по безопасности для контроля уровня парового котла и функций ограничения/сигнализации уровня

Изделие должно выбираться, монтироваться, эксплуатироваться и испытываться в соответствии с:

• местными или национальными стандартами и нормативными требованиями;
• руководством по эксплуатации;
• требованиями органа, выдающего разрешение;
• требованиями страхования котла;
• инструкциями изготовителя котла.

На паровом котле должны быть установлены две независимые системы ограничения/сигнализации уровня воды. Датчики уровня должны устанавливаться в отдельных защитных трубах или камерах с достаточным пространством у наконечника датчика и в нижней части датчика.

Каждый датчик должен быть подключён к собственному независимому контроллеру. При аварийной сигнализации низкого уровня реле сигнализации должно отключать систему нагрева котла.

Аварийная сигнализация по высокому уровню воды должна быть частью системы контроля уровня воды либо отдельной системой. Там, где этого требуют условия безопасности, должна быть установлена отдельная система аварийной сигнализации по высокому уровню воды. В этом случае при срабатывании такой сигнализации реле должно отключать как подачу питательной воды в котёл, так и систему нагрева. Все системы ограничения/сигнализации уровня воды котла должны регулярно подвергаться функциональным проверкам.

Необходимо применять подходящий режим водоподготовки для обеспечения постоянной безопасной и правильной работы систем контроля и ограничения уровня воды. Обратитесь к надёжной компании по водоподготовке.

1.16 Утилизация

Это изделие подлежит переработке, и при правильной утилизации опасность для окружающей среды не предполагается.

1.17 Возврат изделий

Напоминаем заказчикам и поставщикам, что в соответствии с законодательством Великобритании и ЕС в области охраны труда, безопасности и окружающей среды при возврате изделий в Spirax Sarco они обязаны предоставить информацию о любых опасностях и мерах предосторожности, связанных с остатками загрязнений или механическими повреждениями, которые могут представлять риск для здоровья, безопасности или окружающей среды. Эта информация должна быть предоставлена в письменном виде и включать данные о любом веществе, признанном опасным для здоровья и безопасности.

2. Общая информация об изделии

2.1 Общее описание

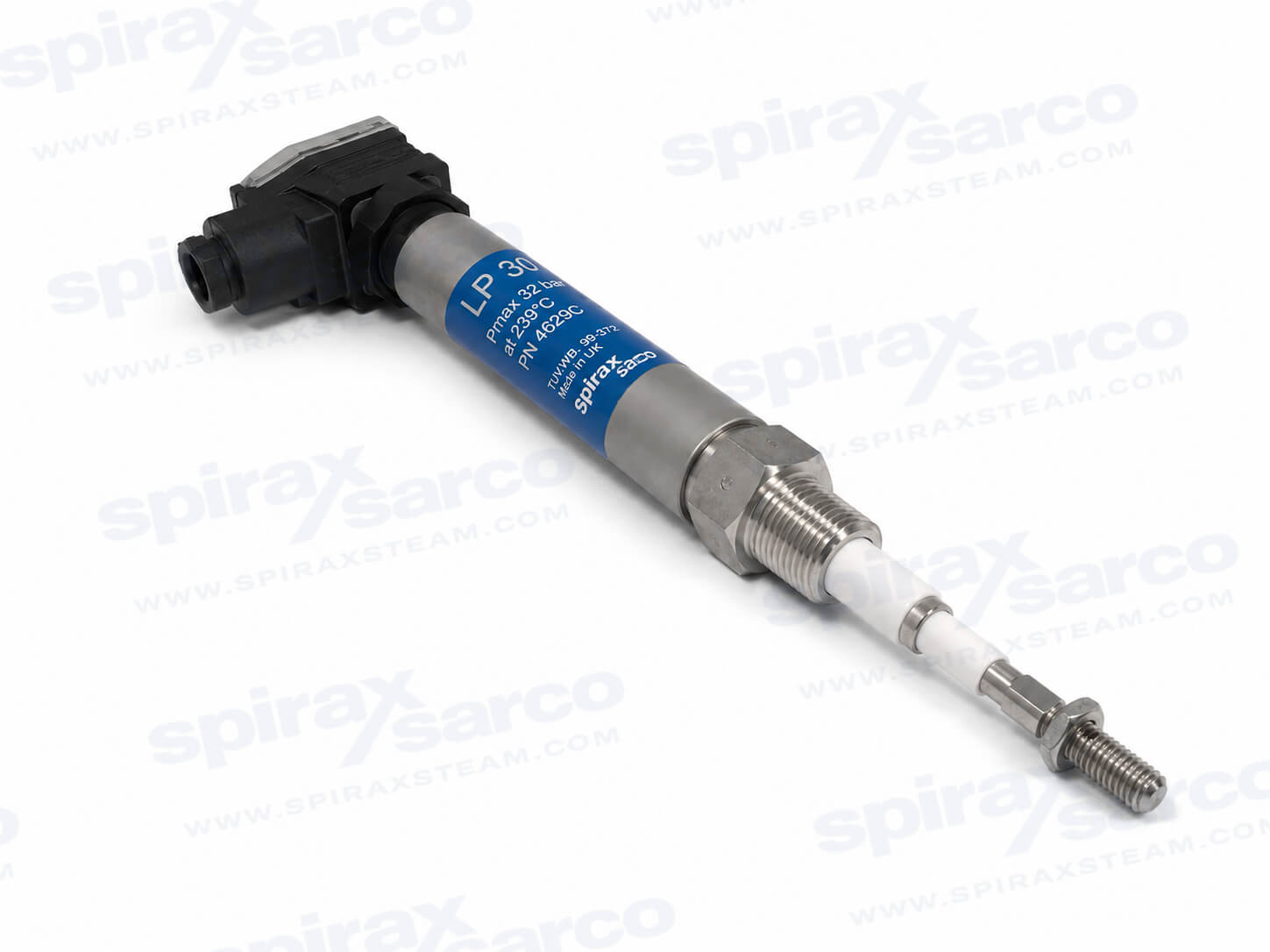

Датчик уровня Spirax Sarco LP30 применяется с контроллером уровня Spirax Sarco LC3050 для обеспечения высоконадёжного самоконтролирующегося аварийного сигнала низкого уровня, обычно в паровом котле. Он состоит из корпуса датчика со съёмной кабельной розеткой и отдельного навинчиваемого наконечника. Наконечник фиксируется пружинным штифтом и удерживается контргайкой. Обычно на каждый котёл устанавливаются два датчика уровня с контроллерами, обеспечивающие две независимые аварийные сигнализации низкого уровня. Во многих странах это даёт первую и вторую аварийные сигнализации низкого уровня. Датчик подходит для давления в котле до 32 bar g (464 psi g).

2.2 Доступные длины наконечников, mm (дюймы)

500 mm (19,7"), 1 000 mm (39,4") и 1 500 mm (59").

2.3 Пределы по давлению / температуре

2.4 Технические данные

2.5 Принцип работы LP30

Датчик имеет измерительный наконечник (наконечник датчика) и сравнительный наконечник. Путь возврата на землю проходит через присоединение корпуса.

При нормальных условиях работы наконечник датчика погружён, и сопротивление на землю невелико. Когда уровень воды опускается ниже наконечника датчика, сопротивление на землю становится высоким, и контроллер выдаёт аварийный сигнал низкого уровня.

Сравнительный наконечник компенсирует любую утечку на землю, вызванную накипью, загрязнениями или внутренней влагой, обеспечивая аварийный сигнал низкого уровня воды даже в неблагоприятных условиях.

С каждым изделием LP30 поставляются кабельная розетка DIN 43650 и кабельный ввод Pg 11. Для исполнения UL/FM вместо них поставляется адаптер для металлорукава с резьбой ½" NPT с четырьмя гибкими выводными проводами.

Внимание: необходимо, чтобы наконечник датчика не касался ни одной части котла. Стандарты требуют, чтобы наконечник находился на расстоянии не менее 14 mm (9/16") от защитной трубы, и это необходимо проверять при монтаже датчика. См. раздел 5 «Процедура проверки зазора датчика».

3. Монтаж

Перед выполнением любых работ по монтажу или техническому обслуживанию прочитайте раздел 1 «Информация по безопасности».

При установке датчика в котёл обеспечьте его расположение на расстоянии не менее 1 metre (39") от любого предохранительного клапана или отбора пара, поскольку возможно локальное повышение уровня воды.

3.1 Определение уровней аварийной сигнализации низкого уровня

В большинстве газотрубных котлов вода «поднимается» при работе котла, так что фактический уровень воды оказывается выше уровня, показываемого водоуказательным стеклом. На практике это может составлять до 50 mm (2") в очень крупных котлах и снижаться примерно до 10 mm (3/8") в малых. Поэтому мы рекомендуем настраивать вторую аварийную сигнализацию низкого уровня значительно выше нижней части водоуказательного стекла на холодном котле, поскольку при работающем котле этот уровень снизится. Первая аварийная сигнализация низкого уровня может быть на 20 mm (¾") выше второй. По возможности следует проконсультироваться с изготовителем котла по вопросу рабочих уровней воды и уровней срабатывания аварийной сигнализации.

3.2 Защитная труба

При использовании для аварийной сигнализации низкого уровня в паровом котле датчик должен устанавливаться в защитную трубу. Защитная труба обеспечивает относительно спокойный уровень воды, защищая датчик от турбулентности в котле. Необходимо предусмотреть две отдельные защитные трубы: одну для первой аварийной сигнализации низкого уровня и одну для второй.

Размеры и конструкция могут изменяться в зависимости от применения, но рекомендуется труба внутренним диаметром не менее Ø 80 mm (3"). Типичная защитная труба имеет вентиляционное отверстие 20 mm (¾"), расположенное как можно выше.

Рекомендуется теплоизоляция фланца, особенно на крупных котлах или котлах с рабочим давлением выше 10 bar g (145 psi g). Не изолируйте датчик.

Не перекрывайте вентиляционные и дренажные отверстия на корпусе.

Примечание: при выполнении фланцевых или резьбовых соединений следите, чтобы излишки уплотнительного состава не попали внутрь котла.

3.3 Обрезка наконечника датчика

Датчик обычно устанавливается вертикально, но при длине наконечника до 500 mm (20") допускается его наклон до 45° от вертикали. Уровень срабатывания аварийной сигнализации низкого уровня находится на самом конце наконечника датчика, который обрезается до длины, обеспечивающей требуемый уровень срабатывания.

Наконечники датчика LP30 фиксируются резьбой, штифтом и контргайкой. В более ранних датчиках наконечник фиксировался только двумя штифтами; совместимый наконечник поставляется под специальный заказ. Для существующих установок важно проверить, какой тип соединения используется, прежде чем обрезать наконечник датчика до нужной длины.

3.3.1 Процедура обрезки резьбового наконечника (текущий тип)

1. Навинтите контргайку на датчик до упора, но на этом этапе не затягивайте её.
2. Используйте ключ M6 на лысках соединителя наконечника датчика, чтобы предотвратить его проворот. Внимание: если резьбовой конец соединителя провернётся в корпусе датчика, внутренняя проводка будет повреждена.
3. Навинчивайте наконечник на датчик до тех пор, пока отверстие в датчике не совпадёт с основанием паза в наконечнике.
4. Поддержите сборку и забивайте стопорный штифт до тех пор, пока с каждой стороны наконечника датчика не выступит одинаковая длина.
5. Затяните контргайку на наконечнике датчика (5–7 N·m, 4–5 lbf·ft).
6. Убедитесь, что вода в котле находится на требуемом уровне срабатывания аварийной сигнализации низкого уровня.
7. Нанесите линию вдоль наконечника датчика водорастворимым маркером.
8. Временно установите датчик с наконечником на котёл (коническое ½" BSP для стандартного LP30 и ½" NPT для исполнений UL/FM), затянув от руки, без использования ленты PTFE.
9. Снимите датчик и отметьте точку, в которой чернила растворились водой.
10. Используйте мелкозубчатую ножовку, чтобы отрезать наконечник датчика до этой длины.
11. Удалите заусенцы с наконечника.
12. Выполните процедуру проверки зазора датчика (см. раздел 5 «Процедура проверки зазора датчика») и запишите результаты.

Примечание: для записи этих данных предусмотрен протокол (см. раздел 5.3 «Протокол проверки зазора датчика»).

3.3.2 Процедура обрезки наконечника с двумя штифтами (более ранний тип)

Эта процедура относится к более ранним датчикам, наконечники которых фиксируются только двумя штифтами, а не резьбой, штифтом и контргайкой, как в текущем типе.

1. Убедитесь, что вода в котле находится на требуемом уровне срабатывания аварийной сигнализации низкого уровня.
2. Установите наконечник на корпус датчика и совместите установочные отверстия.
3. Поддержите сборку и забивайте два стопорных штифта до тех пор, пока с каждой стороны наконечника датчика не выступит одинаковая длина.
4. Нанесите линию вдоль наконечника датчика водорастворимым маркером.
5. Временно установите датчик с наконечником на котёл (коническое ½" BSP для LP30 и ½" NPT для исполнений UL/FM), затянув от руки, без использования ленты PTFE.
6. Снимите датчик и отметьте точку, в которой чернила растворились водой.
7. Используйте мелкозубчатую ножовку, чтобы отрезать наконечник датчика до этой длины.
8. Удалите заусенцы с наконечника.
9. Выполните процедуру проверки зазора датчика (см. раздел 5 «Процедура проверки зазора датчика») и запишите результаты.

3.3.3 Установите датчик следующим образом

• Убедитесь, что наружная и внутренняя резьба находятся в хорошем состоянии.
• Намотайте на резьбу датчика не более трёх витков уплотнительной ленты PTFE. Предупреждения: не используйте слишком много ленты. Не применяйте уплотнительную пасту.
• Первоначально установите и затяните датчик от руки.
• Для затяжки датчика используйте подходящий ключ. Ни в коем случае не применяйте трубный ключ.
• Из-за особенностей конического/параллельного соединения рекомендовать значения момента затяжки невозможно.
• Не перетягивайте — на датчике всегда должна оставаться видимая резьба.
• Примечание: резьба датчика не должна садиться до упора (то есть шестигранник корпуса датчика не должен касаться торца внутреннего резьбового соединения), если только нет чрезмерного износа или внутренней резьбы вне допуска; в этом случае потребуется заменить или переделать фланец или присоединение.

3.3.4 Последующее снятие и повторная установка

Внимание: перед тем как отвинчивать или снимать датчик, убедитесь, что давление в котле или сосуде снято и он сообщён с атмосферой.

• Всегда используйте ключ правильного размера, а не трубный ключ.
• Осмотрите наружную и внутреннюю резьбу на предмет повреждений, которые могли возникнуть из-за перетяжки и привести к срыву резьбы или даже к местному холодному свариванию (задирам/схватыванию).
• При наличии повреждений замените датчик.

4. Электромонтаж

Полную информацию, включая сведения о подключении экрана, см. в документации/схеме подключения соответствующего контроллера.

Кабельные линии должны прокладываться в соответствии с BS 6739 «Instrumentation in Process Control Systems: Installation design and practice» или местным эквивалентом. Для установок в США и Канаде датчик должен быть подключён в соответствии с Национальными и местными электротехническими правилами (NEC) или Канадскими электротехническими правилами (CEC). Монтаж следует выполнять экранированным высокотемпературным кабелем с 4 жилами 1 mm² (18–16 AWG) длиной не более 50 metres (165 ft). Pirelli FP 200 или Delta Crompton Firetuf OHLS — два подходящих типа для стандартного LP30. Для исполнения UL/FM для подключения клеммной коробки к контроллеру необходимо использовать экранированный кабель класса 1 с подходящим температурным классом (не ниже 75 °C/167 °F).

Обеспечьте достаточную длину кабеля, чтобы можно было снять кабельную розетку и чтобы на изделие не передавалось натяжение.

Чтобы отсоединить кабельную розетку, выверните центральный винт. Для доступа к клеммной колодке внутри кабельной розетки выверните центральный винт и отведите откидную крышку.

Примечание: для защиты от воздействия окружающей среды датчик поставляется с прокладкой между кабельной розеткой и соединителем датчика. Чтобы сохранить герметичность, следите за тем, чтобы при повторном подключении кабельной розетки прокладка всегда была на месте, а все контактные поверхности были чистыми и неповреждёнными.

Клеммную колодку стандартного LP30 можно поворачивать с шагом 90° для удобства электромонтажа: выверните стопорный винт и снимите розетку, затем извлеките клеммную колодку и установите её в нужное положение. Клеммная колодка имеет нумерацию: 1 — красный наконечник датчика, 2 — чёрный сравнительный наконечник и 3 — чёрный сравнительный наконечник, а также жёлтый провод заземления и экран.

Примечание: в исполнении UL/FM повернуть клеммную колодку невозможно.

Убедитесь, что сопротивление от корпуса датчика до корпуса котла меньше 1 Ω.

В выпуске 13 также описано подключение стандартного LP30 и его исполнения UL/FM к контроллеру уровня LC3050 (клеммы с 50 по 54) наряду со схемой LC3000, показанной на рисунке ниже (клеммы с 9 по 12).

4.1 Исполнение UL/FM

Розетка поставляется с четырьмя гибкими выводными проводами 18 AWG длиной 300 mm (12") с цветовой маркировкой. Их необходимо обрезать до нужной длины и подключить к подходящей металлической клеммной коробке. Между датчиком и клеммной коробкой требуется отрезок гибкого металлорукава для защиты от воздействия окружающей среды и удобного электрического подключения. Для этой цели кабельная розетка снабжена адаптером для металлорукава ½" NPT.

Внимание: гибкие выводные провода, поставляемые с датчиком, рассчитаны на 221 °F (105 °C). Превышать этот температурный класс не допускается.

В гибком металлорукаве и клеммной коробке не должно быть другой цепи управления, так как это может повредить изделие или снизить его характеристики.

Поворачивать кабельную розетку с шагом 90°, как у LP30 без сертификации UL/FM, невозможно. Попытка сделать это может повредить внутреннюю проводку.

Примите меры, чтобы конденсат, который может накапливаться в сети металлорукавов, не скапливался в кабельном соединителе датчика и клеммной коробке.

5. Процедура проверки зазора датчика

5.1 Введение

Для обеспечения безопасной и правильной работы системы необходимо, чтобы наконечник датчика не касался ни одной части котла или защитной трубы. Стандарты требуют, чтобы зазор наконечника датчика составлял не менее 14 mm (9/16").

Это испытание подтверждает правильность установки датчика LP30. Его необходимо выполнять при первоначальном монтаже и каждый раз при снятии датчика с котла, например для ежегодного осмотра.

Пара «контрольных проволок» используется вместе с измерителем сопротивления изоляции (прибором) для проверки того, составляет ли радиальный зазор от конца наконечника менее 14 mm (9/16"). Об этом свидетельствует «короткое замыкание» (то есть показание меньше бесконечности).

При правильном выполнении испытание гарантирует, что окончательное положение наконечника датчика находится на расстоянии не менее 14 mm (9/16") от защитной трубы.

5.2 Метод испытания

1. Слейте воду до уровня как минимум на 50 mm (2") ниже уровня срабатывания аварийной сигнализации и сообщите котёл или сосуд с атмосферой.
2. Снимите датчик (если он установлен) и установите пару контрольных проволок на конце наконечника датчика под углом 90° друг к другу и на расстоянии не более 10 mm (3/8") от конца наконечника.
3. Осторожно проведите датчик через резьбовое соединение в защитную трубу. Контрольные проволоки отклонятся, пропуская их, а затем вернутся в исходное положение.
4. Завинтите датчик от руки, не используя ленту PTFE.
5. Подключите провод заземления прибора к котлу, а токоведущий провод — к контакту 1 соединителя датчика. Проверьте контакт с котлом с помощью прибора.
6. Включите прибор и следите за показаниями. Медленно отвинтите датчик на один полный оборот (не допуская чрезмерного раскачивания датчика).
7. Если короткое замыкание не обнаружено, отсоедините провода прибора, отвинтите и извлеките датчик, стараясь не зацепить контрольные проволоки за нижнюю сторону резьбового соединения.
8. Снимите контрольные проволоки и установите датчик, как описано в разделе 3 «Монтаж».
9. Перед допуском котла к работе без надзора необходимо провести функциональную проверку сигнализаций низкого уровня путём снижения уровня воды. Эта процедура описана в отдельной публикации.
10. Заполните протокол проверки зазора (см. раздел 5.3 «Протокол проверки зазора датчика»).

Внимание: необходимо снять контрольные проволоки с датчика до пусконаладки котла или сосуда. Невыполнение этого требования может привести к отказу сигнализаций низкого уровня.

Если во время испытания было обнаружено короткое замыкание, требуется дополнительное исследование. Ниже перечислены некоторые возможные причины:

• Наконечник датчика изогнут или установлен неправильно.
• Защитная труба и/или резьбовое соединение не соосны.
• Внутренний диаметр защитной трубы недостаточен и/или труба недостаточно глубока (труба должна быть как минимум на 40 mm (1 9/16") глубже внутри, чем конец датчика).

5.3 Протокол проверки зазора датчика

Мы настоятельно рекомендуем вести учёт проверок зазора датчика; для этой цели предусмотрен протокол. В нём указываются дата, причина испытания (первоначальный монтаж или ежегодный осмотр), подтверждение зазора о том, что зазор наконечника превышает 14 mm (9/16"), подпись лица, снявшего контрольные проволоки, и заключение независимого эксперта (например, инспектора страховой компании), подтверждающее, что испытание выполнено, контрольные проволоки сняты, а протокол правильно заполнен компетентным лицом. Протокол должен заполняться каждый раз при установке или повторной установке датчика.

6. Техническое обслуживание

Особого технического обслуживания не требуется, кроме ежегодного осмотра и очистки сборки датчика. Особенно важно очищать резьбовые контактные поверхности между удлинителем наконечника и центральным электродом датчика (используйте мелкую абразивную бумагу). При качестве котловой воды, способном вызвать накопление изолирующей накипи или оксида на датчике, рекомендуется более частая очистка.

Протирайте корпус датчика тканью, смоченной деионизированной водой или изопропиловым спиртом. Другие чистящие средства могут повредить изделие и приведут к потере гарантии.

Однако средства контроля уровня воды котла требуют регулярных испытаний и осмотра. Конкретные инструкции по испытаниям систем Spirax Sarco приведены в отдельной публикации.

7. Запасные части

Используйте только оригинальные запасные части Spirax Sarco. Перечисленные ниже запасные части являются единственными доступными; другие запасные части не поставляются.

Заказ запасных частей: при заказе запасных частей используйте описание доступной запасной части и указывайте наименование изделия. Например: 1 шт. комплекта для проверки зазора для самоконтролирующегося датчика уровня Spirax Sarco LP30.
